R1800
RONWIN
HS Code: 8431390000

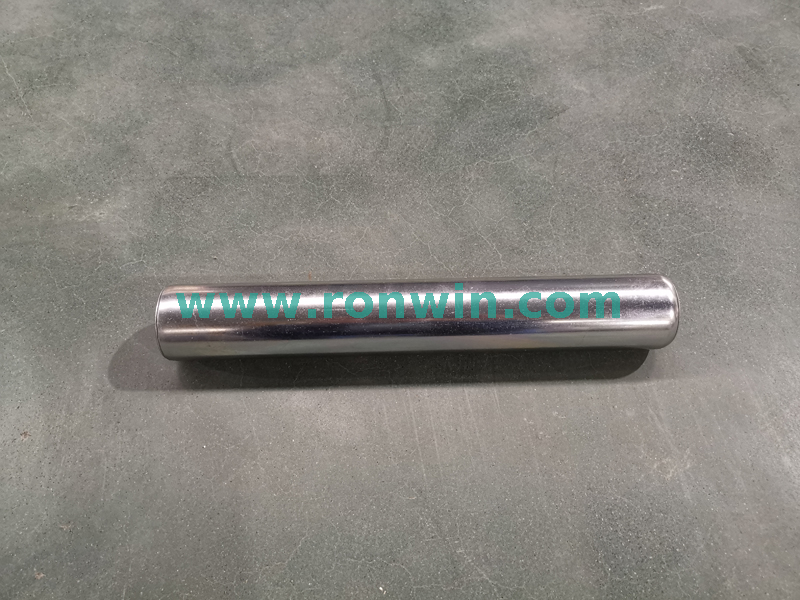

シリーズr1800ヘビーデューティ重力ローラー
応用 area
R1800シリーズヘビーデューティグラビティローラーは、炭素板、容器、バレル、タイヤ、パレットの輸送などのユニット用品の取り扱いに適しています。重力またはプッシュコンベアの費用効率の高い実装に適しています。ローラーには、光、中程度の、重い商品を輸送するために、広大な直径のパイプとシャフトがあります。非常にボードの温度範囲で使用するための鋼ベアリングハウジング-30〜 +80°C。
高信頼性
精密ボールベアリングは、スチールプレスベアリングハウジングで固定されています。ベアリングはきつく耐久性があります。プラスチックベアリングユニットよりも大きな軸力に耐えることができます。
L人工荷重
ベアリングハウジングベアリングがチューブに押し込まれ、チューブの端が丸くなっているため、材料を横から簡単に移動できます。
HIGH負荷容量
ローラーチューブとシャフトのフルレンジの直径、スチールベアリングハウジングでは、ローラーがパレット処理を含む多くの困難な環境で使用されるケーブルであることを保証します。
技術データ
一般的な技術データ | |
マックス。負荷容量 | 600 kg |
マックス。コンベア速度 | 50 m/min |
温度範囲 | -30〜 +80°C |
材料 | |
チューブ | 炭素鋼、ステンレス鋼、アルミニウム |
軸 | アンチラストオイルコーティングスチール、亜鉛メッキ鋼、ステンレス鋼 |
ベアリングハウジング | 亜鉛メッキ鋼、ステンレス鋼 |
ベアリング | 精密ボールベアリング |
Designバージョン | |
表面処理 | 亜鉛メッキ、クロムメッキ |
チューブスリーブ | PPスリーブ、PUスリーブ |
遅れ | ゴム、PU |
の図 R1800ヘビーデューティ重力コンベアローラー
シリーズrの寸法1スプリングロードインストール付き800
チューブ M人間 | d×t | 軸 | E | L |
鋼、ステンレス鋼、アルミニウム | 25×1.0 | φ12 | E = W+7 | L = W+31 |
鋼、ステンレス鋼、アルミニウム | 32×1.2 | φ12 | E = W+9 | L = W+31 |
鋼、ステンレス鋼、アルミニウム | 38×1.2 | φ12 | E = W+10 | L = W+32 |
鋼、ステンレス鋼、アルミニウム | 50×1.5 | φ12 | E = W+10 | L = W+32 |
鋼、ステンレス鋼、アルミニウム | 60×2.0 | φ12/φ15 | E = W+10 | L = W+32 |
鋼、ステンレス鋼、アルミニウム | 76×3.0 | φ20 | E = W+10 | L = W+40 |
鋼 | 80×3.0 | φ20 | E = W+10 | L = W+40 |
鋼 | 89×3.0 | φ20 | E = W+10 | L = W+40 |
LシリーズrのOAD容量1ゆるい設置で800
荷重容量チャートは、均一に分布した負荷のローラーの静的荷重容量を示しています。これは、-30〜 +80°Cの温度範囲を指します。
次のシャフト設計に有効です：スプリング装填シャフトまたは平らなシャフト。
シリーズrの寸法1女性のスレッドインストール付き800
チューブ Mアテリアl | d×t | 軸 | E | L |
鋼、ステンレス鋼、アルミニウム | 25×1.0 | φ12 | E = W+7 | L = W+8 |
鋼、ステンレス鋼、アルミニウム | 32×1.2 | φ12 | E = W+9 | L = W+10 |
鋼、ステンレス鋼、アルミニウム | 38×1.2 | φ12 | E = W+10 | L = W+11 |
鋼、ステンレス鋼、アルミニウム | 50×1.5 | φ12 | E = W+10 | L = W+11 |
鋼、ステンレス鋼、アルミニウム | 60×2.0 | φ12/φ15 | E = W+10 | L = W+11 |
鋼、ステンレス鋼、アルミニウム | 76×3.0 | φ20 | E = W+10 | L = W+12 |
鋼 | 80×3.0 | φ20 | E = W+10 | L = W+12 |
鋼 | 89×3.0 | φ20 | E = W+10 | L = W+12 |
LシリーズrのOAD容量1ネジに接続されたインストール付き800
荷重容量チャートは、均一に分布した負荷のローラーの静的荷重容量を示しています。これは、-30〜 +80°Cの温度範囲を指します。
次のシャフト設計に有効です：メスの糸または男性の糸。
