FDシリーズ 電動 柔軟な拡張可能なローラーコンベア
拡張可能なフレキシブルローラーコンベヤーは、自由に拡張してコンパクトする機能を備えた電動ローラーコンベヤーです 定義された長さの範囲内。 高さが調整可能であることに加えて、その運搬面を拡張、角度、または曲げることもできます。
それらは通常、荷重と荷降ろしのために倉庫やストックヤードで使用されます。 受信と配信に加えて、パッケージライン、トランジットコンベアライン、および物理的な分布を処理できます。 平坦な底のカートンは、特に輸送に適しています。 したがって、2つのインターフェイス間のアイテムを迅速かつ安全に処理し、労働要件を削減できます。
柔軟な拡張可能なローラーコンベア対固定ローラーコンベヤー
柔軟な拡張可能なローラーコンベヤーは、固定ローラーコンベヤーよりもいくつかの利点を提供し、動的で適応可能な材料処理環境に最適です。これが重要な利点です。
1。調整可能な長さ
- 拡張可能な設計：さまざまなワークスペースレイアウトまたは輸送距離に適合するように拡張または撤回できます。
- スペースの効率：崩壊して短い長さに使用しない場合、スペースを節約します。
2。ポータビリティとモビリティ
- 車輪付きベース：多くの場合、簡単に移転するためにキャスターを装備しています。
- 一時的なセットアップ：トラック、一時的な生産ライン、季節のワークフローの積み込み/荷降ろしに最適です。
3。アプリケーションの汎用性
- 多方向使用：障害物の周りをルーティングするために湾曲または調整することができます。
- さまざまな負荷を処理する：箱、カートン、および中産の工業製品に適しています。
4。手動処理の削減
- 労働を最小化する：労働者は手動で移動する代わりにコンベアの位置を調整できます。
- 人間工学に基づいた利点：距離にわたってアイテムを持ち上げたり運んだりすることで負担を軽減します。
5。可変ニーズに費用対効果が高い
- 永続的な設置なし：固定システムと比較してインフラストラクチャコストが低くなります。
- スケーラブル：ワークフローに変更が必要になるため、再構成できます。
6.クイックセットアップと再構成
- 重い設置なし：固定コンベアとは異なり、ボルトングや構造の変更は必要ありません。
- オンザフライ調整：さまざまな生産または配送レイアウトに簡単に適合しています。
| 特徴 | 柔軟な拡張可能なコンベア | ローラーコンベアを固定しました |
|---|---|---|
| 長さの調整可能性 | はい（拡張可能/折りたたみ可能） | いいえ（固定長） |
| モビリティ | ホイール付きのポータブル | 静止 |
| インストール | プラグアンドプレイ、セットアップは必要ありません | 永続的な取り付けが必要です |
| スペース効率 | 高（調整可能なフットプリント） | 低い（固定スペースの使用） |
| に最適です | 動的な一時的なワークフロー | 大量の固定レイアウト |
柔軟な拡張可能なコンベヤーのための理想的なユースケース*
warehouse倉庫の荷重/荷重 - トラックのベッドの長さに合わせて調整します。
e-E-Commerce&Distribution Centers - 変動する順序ボリュームを処理します。
✔生産ラインの柔軟性 - さまざまなアセンブリ段階で簡単に再配置されます。
✔小売および小包サービス - 季節需要のための迅速なセットアップ。
ローラー
通常、選択できる標準ローラーには3種類があります。

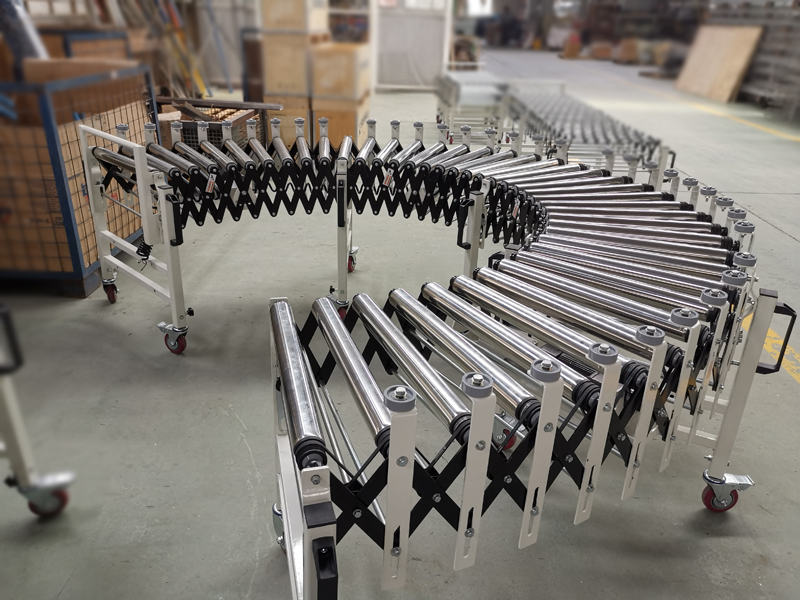

ポリVプーリー駆動ローラー
歯付きプーリー駆動ローラー

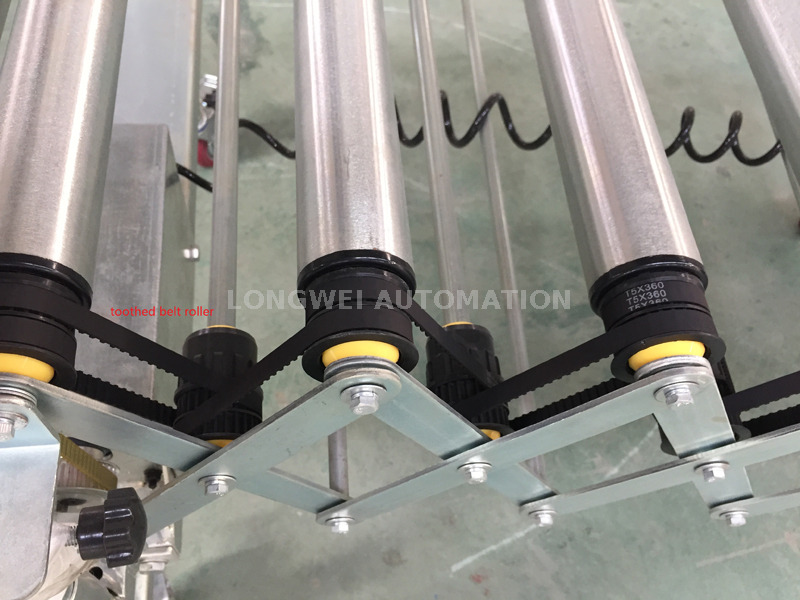

溝付きベルト駆動ローラー
同期ベルト駆動型ローラーは、ポリVベルト駆動ローラーとOベルト（丸いベルト）駆動ローラーと比較して、いくつかの明確な機能と利点を提供します。以下は詳細な比較です。
同期ベルト駆動ローラーの特徴
1。ポジティブドライブメカニズム
- 一致するプーリーと噛み合った歯付きベルト（タイミングベルト）を使用し、スリップを排除し、正確な速度同期を確保します。
- ポリVベルト（摩擦に依存する）やOベルト（負荷の下でスリップする可能性がある）とは異なり、同期ベルトは一貫した速度比を維持します。
2。高効率と送電
滑りがないために最小限のエネルギー損失（効率〜98％）がありますが、**ポリVベルト**は摩擦により効率（〜95％）を失い、** o-belts **は効率が低く（〜90-93％）、ストレッチの傾向があります。
3。精度と再現性
正確なポジショニング（コンベアインデックス作成、ロボット工学など）を必要とするアプリケーションに最適ですが、ポリVとOベルトは、クリープ/スリップの可能性があるため、正確ではありません。
4.メンテナンスが少なく、寿命が長い
頻繁に張力調整は必要ありません（伸びてレシエーションが必要なOベルトとは異なり）。
抵抗は、ポリVベルトよりも優れており、時間の経過とともに溝を発達させることができます。
5。コンパクトおよび高負荷容量
O-beltsやPoly-Vベルト（同等のパワーに大きな滑車が必要）と比較して、より小さなスペースでより高いトルクを送信できます。
6.静かで滑らかな操作
ポリVベルト（複数のrib骨のためにノイズを生成する可能性がある）よりも振動が少なく、Oベルト（高速で鞭打つ可能性があります）よりも安定しています。
ポリVベルトとOベルト駆動ローラーよりも利点
| 特徴 | 同期ベルト | ポリVベルト | o-belt（丸いベルト） |
|---|---|---|---|
| スリップ抵抗 | ✅スリップなし（ポジティブドライブ） | slow過負荷の下でスリップする傾向があります | slipスリップ傾向 |
| 精度 | ✅ハイ（正確な位置） | ❌中程度（一部のクリープ） | ❌ロー（ストレッチ/スリップ） |
| 効率 | ✅〜98％ | 〜95％ | 〜90-93％ |
| メンテナンス | ✅低（リケーションなし） | ⚠（中程度）（rib骨に摩耗） | high（頻繁なレシエーション） |
| 負荷容量 | ✅トルクの高さ | ⚠摩擦によって制限されています | ❌ロー（光負荷に適している） |
| 耐久性 | ✅寿命の長い（ストレッチなし） | rib骨は時間の経過とともに着用します | wear摩耗/ストレッチを起こしやすい |
| ノイズ/振動 | ✅ノイズが低く滑らか | wase高速ではうるさいことがあります | hippingノイズが可能です |
スピード
各ユニットはマイクロモーターを搭載しており、2つの速度構成で使用できます。
- 固定速度：25 m/minの一定の線形速度で動作します。電気制御キャビネットは含まれていません。

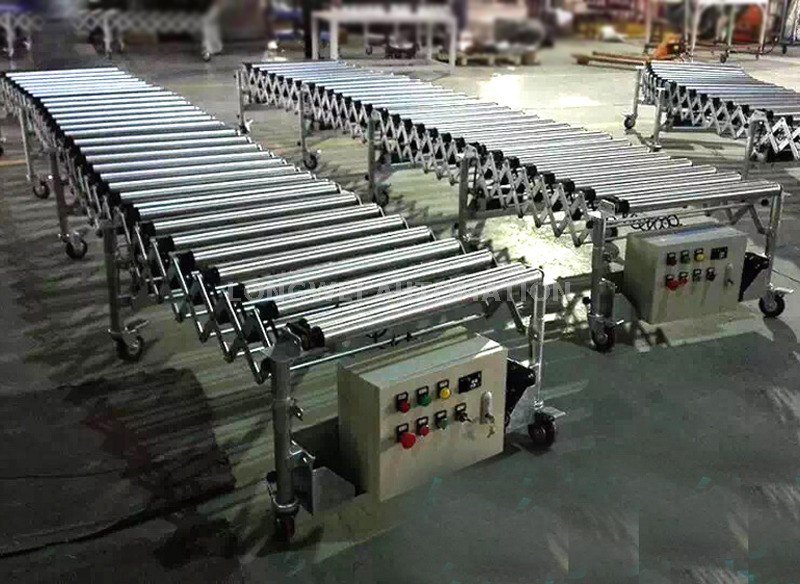

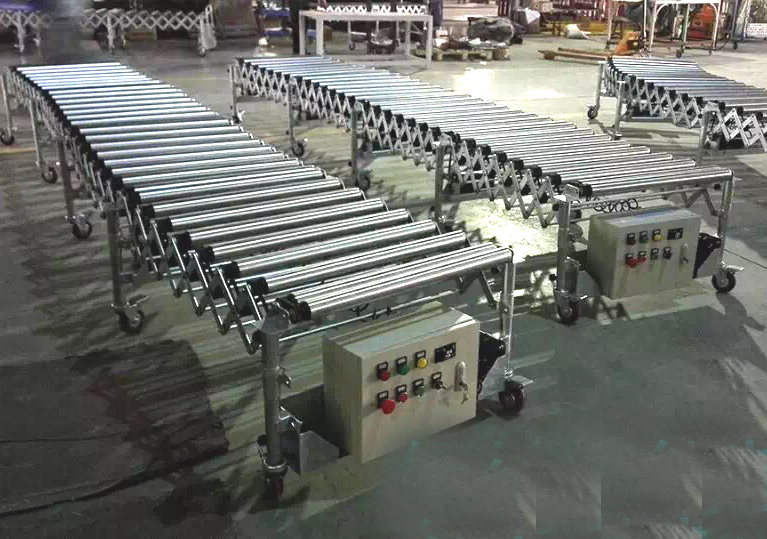

- 調整可能速度：電気制御キャビネットを備えた10〜35 m/minの範囲内で可変速度制御を提供します。
操作を容易にするために、開始スイッチと緊急停止（eストップ）スイッチがコンベアの最後に取り付けられます。
の仕様 FDフレキシブル拡張可能な電動ローラーコンベア（DIA.50、速度が調整可能）
| モデル番号 | ユニット | 長さ | 幅 | 身長 | ロード/ユニット | ローラー/ユニット | 足の数量 | 重さ |
|---|---|---|---|---|---|---|---|---|
| FD-50-450×1 | 1 | 450-1250 | 450 | 800-1000 | 100 | 9 | 2 | 68 |
| FD-50-450×2 | 2 | 900-2500 | 3 | 110 | ||||
| FD-50-450×3 | 3 | 1350-3750 | 4 | 150 | ||||
| FD-50-450×4 | 4 | 1800-5000 | 5 | 190 | ||||
| FD-50-450×5 | 5 | 2250-6250 | 6 | 230 | ||||
| FD-50-450×6 | 6 | 2700-7500 | 7 | 270 | ||||
| FD-50-500×1 | 1 | 450-1250 | 500 | 800-1000 | 100 | 9 | 2 | 71 |
| FD-50-500×2 | 2 | 900-2500 | 3 | 115 | ||||
| FD-50-500×3 | 3 | 1350-3750 | 4 | 157 | ||||
| FD-50-500×4 | 4 | 1800-5000 | 5 | 199 | ||||
| FD-50-500×5 | 5 | 2250-6250 | 6 | 241 | ||||
| FD-50-500×6 | 6 | 2700-7500 | 7 | 283 | ||||
| FD-50-600×1 | 1 | 450-1250 | 600 | 800-1000 | 100 | 9 | 2 | 76 |
| FD-50-600×2 | 2 | 900-2500 | 3 | 122 | ||||
| FD-50-600×3 | 3 | 1350-3750 | 4 | 166 | ||||
| FD-50-600×4 | 4 | 1800-5000 | 5 | 210 | ||||
| FD-50-600×5 | 5 | 2250-6250 | 6 | 255 | ||||
| FD-50-600×6 | 6 | 2700-7500 | 7 | 298 | ||||
モデル番号 FD-50-500×4 例
FDシリーズ
50ローラーの直径
500輸送面幅
×4-Fourユニット
負荷容量
柔軟な拡張可能なローラーコンベアは、幅広い箱型の商品を処理するように設計されています。完全に延長された場合、衝撃負荷が適用されないと仮定して、ユニットあたりの最大負荷容量（サポートレッグ間で測定）は100 kgを超えてはなりません。
キャスター
ブレーキ付きのヘビーデューティスイベルキャスターは、パッケージ処理中の安定したポジショニングに使用されます。
ジョイントフック
距離を長くするために、ジョイントフックを使用して、複数の柔軟な拡張可能なコンベアをエンドツーエンドで接続できます。

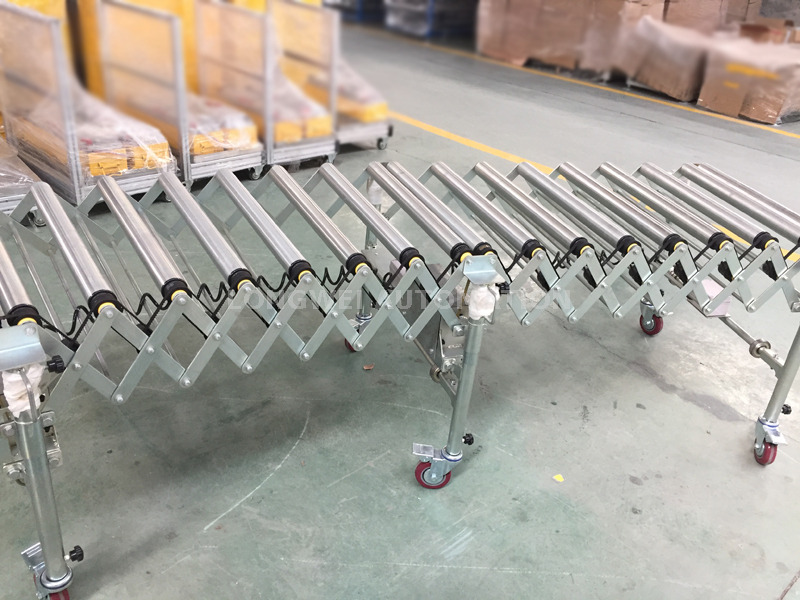

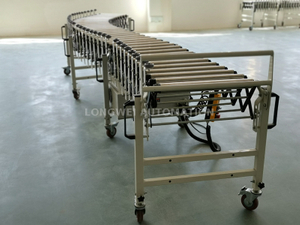

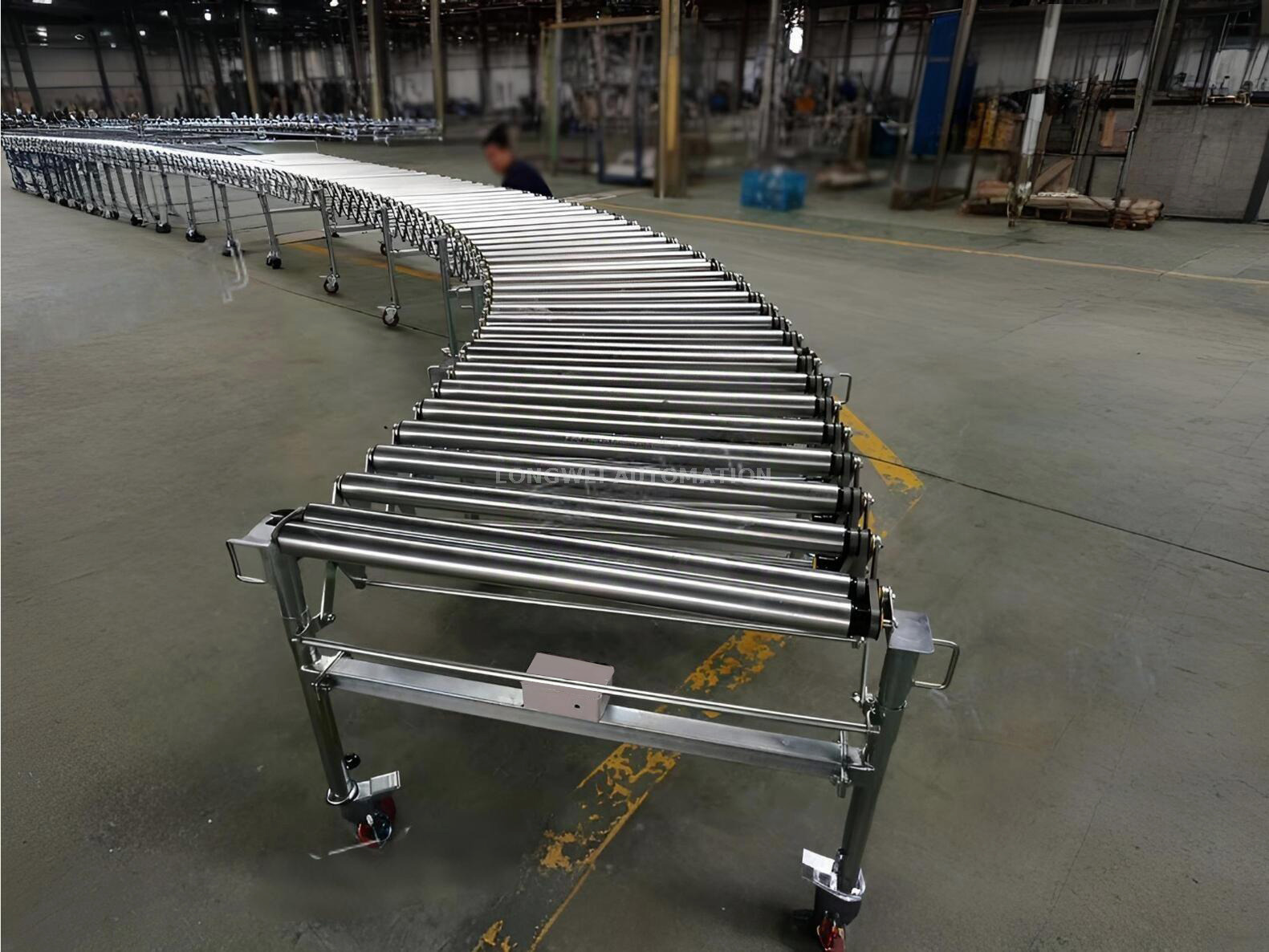

製品写真
