役割の位置付け: それはシステム内の「リーダー」ではなく「フォロワー」です。
機能コア: その主な機能には、コンベア ベルトと材料の重量をサポートすること、コンベア ベルトの移動方向を変更すること、駆動ローラーに対するコンベア ベルトの巻き角を増やすことが含まれます。ドライブ ローラーとの基本的な違いは次のとおりです。
ドライブローラー (アクティブローラー): モーターと減速機に接続されており、摩擦によってコンベアベルトを「引っ張る」または「押す」動力源となります。
ドリブンローラー (アイドラーローラー): 動力はなく、受動的に回転します。

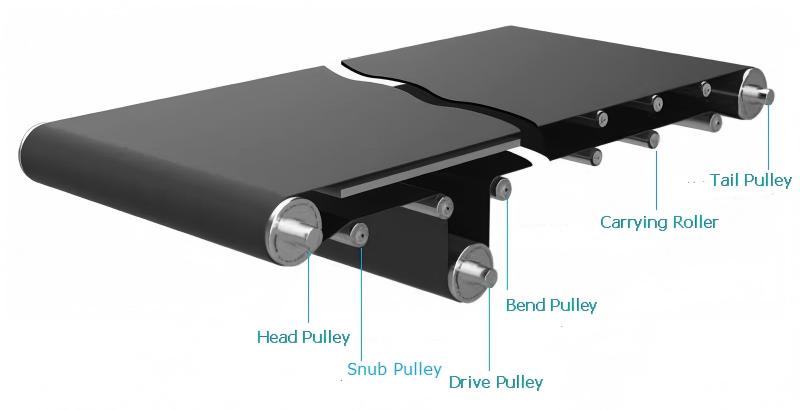

アイドラーローラーは、コンベアシステム内での位置と機能に基づいて、次の主要なカテゴリに分類できます。
ポジション: ローディングゾーンと中間セクションにあるコンベアの上部ストランドに取り付けられます。
機能: 材料とコンベヤベルトの重量を直接支え、ベルトのスムーズな動作を実現します。
一般的なタイプ:
トラフアイドラー: 通常、積載能力を高め、材料の流出を防ぐためにトラフ状に配置された 3 つまたは 5 つのローラーで構成されます。
フラットアイドラー: 梱包された商品の搬送や、負荷の軽いセクションで使用される単一のストレート ローラー。
インパクトアイドラー: 積み込みポイントに設置されるこれらのローラーは、表面にゴムリングがあり、材料の衝撃を吸収し、コンベアベルトを保護します。
ポジション: ベルトが荷降ろし後に駆動ローラーに戻る経路に沿って、コンベアの下側ストランドに取り付けられます。
機能: 空のリターンベルトを支えてください。
一般的なタイプ: 通常はフラットアイドラーです。ベルトのトレーニングを補助し、位置のずれを防ぐために、V 字型または逆 V 字型のアイドラーが使用されることがあります。
ポジション: ヘッド、テール、テンション装置、またはベルトの方向の変更が必要な場所に取り付けます。
機能: コンベア ベルトを 180°、90°、またはその他の角度で回転できるようにします。
特徴: 通常はサイズが大きく、複数の小さなローラーのセットではなく完全なドラムで構成されます。テールプーリーは最も典型的なタイプのベンドアイドラローラーで、ベルトを復帰状態から搬送状態に移行させます。
ポジション: 通常、駆動ローラーの近くに設置され、コンベア ベルトの搬送側に押し付けられます。
機能: コンベアベルトとドライブローラー間の巻き角と摩擦を増加させ、滑りを防止し効果的な動力伝達を確保します。
典型的なアイドラローラーは、一般に次のコンポーネントで構成されます。
ローラー本体: ローラーの主要部分。一般的な材料には次のものがあります。
鋼管：最も一般的に使用される材料で、低コストで強度に優れています。
PVC/プラスチック: 耐食性があり軽量で、食品や化学分野など、衛生や防食が要求される業界でよく使用されます。
ステンレス鋼: 高い耐食性を備え、厳しい衛生基準を満たしているため、食品や製薬などの業界に適しています。
シャフト： 通常は炭素鋼でできており、ローラー本体の中心を貫通しており、中心となる耐荷重コンポーネントとして機能します。
ベアリング: シャフトの両端に取り付けられており、ローラーのスムーズかつ柔軟な回転を実現します。一般的なタイプには、深溝玉軸受や針状ころ軸受などがあります。塵や湿気の侵入を防ぐには、密閉性能が重要です。
シール: 潤滑剤の漏れや汚染物質の侵入を防止してベアリングを保護し、ローラーの寿命を大幅に延ばします。
エンドキャップ/サークリップ: ベアリングとシャフトの位置を固定します。
アイドラーローラーは受動的なコンポーネントですが、その状態はコンベアシステム全体の動作に直接影響します。
1. 動作抵抗の主な原因: コンベヤの動作抵抗の約 60% ～ 70% は、アイドラ ロールの回転抵抗によって生じます。したがって、高品質でスムーズに回転するアイドラーロールにより、エネルギー消費を大幅に削減できます。
2. コンベヤベルトの寿命。
焼き付きまたは「デッド」ロール: コンベア ベルトとの激しい摩擦を引き起こし、ベルト カバーのゴムが急速に摩耗し、火災の危険さえも引き起こす可能性があります。
位置ずれ/トラッキングの問題: これらは、コンベア ベルトのエッジの磨耗や断裂につながる可能性があります。
3. 材料搬送の安定性：搬送アイドラーロールの間隔と柔軟性は、材料のスムーズな搬送に直接影響し、こぼれや振動を防ぎます。
4. 騒音源: ベアリングの損傷または潤滑が不十分なアイドラー ロールにより、重大な騒音が発生する可能性があります。
負荷: 材料の重量と密度に基づいて、ローラー径、シャフト径、軸受の種類を選択します。

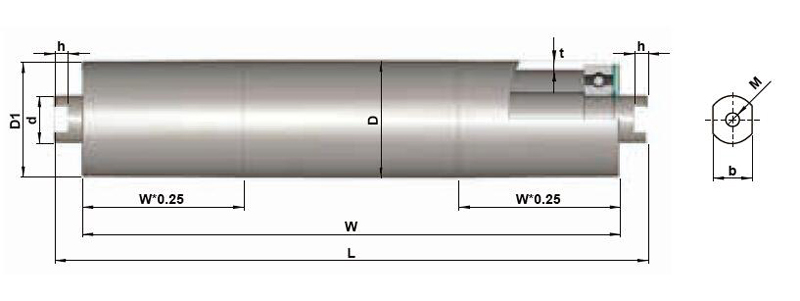

標準 | サイズ範囲 | 注記 | ||||
| チューブ径(D) | チューブ壁 (t) | シャフト径(d1) | ベアリング 型番 | ドラム (D1) | W | |
| Φ51 | 3.0 | Φ20 | 6204 | / | 450～1300 | |
| Φ59 | 6.0 | Φ25 | 6205 | Φ58 | 70～1300 | |
| Φ69 | 4.5 | Φ30 | 6206 | Φ68 | 70～1300 | |
| Φ75 | 4.5 | Φ25/Φ30 | 6205/6208 | Φ74 | 70～1300 | |
| Φ79 | 4.5 | Φ25/Φ30 | 6205/6206 | Φ77.6 | 70～1300 | |
| Φ87 | 6.0 | Φ25/Φ35 | 6205/6307 | Φ85.6 | 70～1300 | |
| Φ100 | 6.0 | Φ30/Φ40 | 6306/6308 | Φ98 | 70～1800 | |
| Φ112 | 6.0 | Φ30/Φ35 | 6306/6307 | Φ110 | 70～1800 | |
| Φ119 | 6.0 | Φ30/Φ40 | 6306/6408 | Φ117 | 70～1800 | |

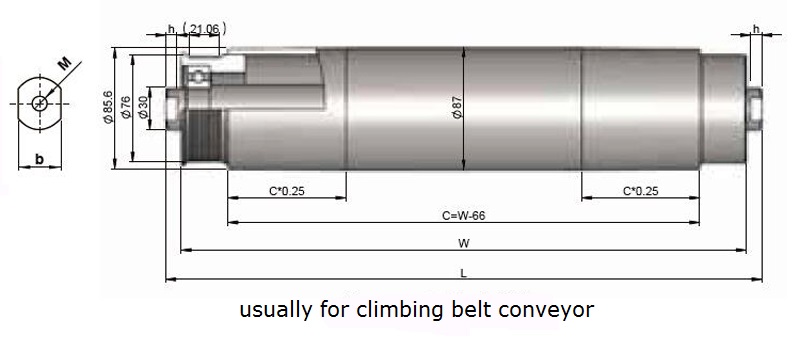

| Φ87 | 4.5 | Φ30 | 6206 | Φ85.6 | 70～1300 | スチールポリビープーリー |
環境: 湿気、高温、腐食、食品グレードの要件などの条件によって、材質とシーリングのタイプが決まります。
コンベアベルトの速度: 高速環境では、より優れた動的バランスと高品質のベアリングが必要です。
インストール方法: ローラーが搬送、返却、または方向転換の目的で使用されるかどうかを明確にします。
定期点検：異常な音がないか、ローラーが回転していないか確認してください。
適時の交換: 損傷、固着、または柔軟性のない従動ローラーは、発見したらすぐに交換してください。
清浄度の維持: ローラーの両端に物質が蓄積するのを防ぎ、スムーズな回転を保証します。
Longwei Automation は、高強度溶接および精密加工技術に加え、標準化、シリアル化された高強度、高品質のベルトコンベヤプーリーを提供することに尽力しています。アイドラー、ヘッドとテール、ドリブン、ベンド、スナブ、テークアッププーリーのソリューションを運ぶワンストップショップを提供する当社を信頼してください。
