HS Code: 8431390000
高度に集積された動力伝達装置です。 AC220V 単相モーター、減速機構 (該当する場合)、駆動ローラーをコンパクトな円筒形ユニットにシームレスに組み合わせています。その中心的な機能は「ダイレクトドライブ」テクノロジーであり、これにより、個別のモーター、ベルト、チェーン、ギアボックスなどの従来の外部トランスミッションコンポーネントが不要になります。ローラー本体そのものをモーターのローターとして直接利用し、回転出力を発生させます。
アウターケーシング (ステーターセクション): ローラーのアウターシェルは静止したままです。内部にはモーターの固定子巻線が埋め込まれています。 AC220V電源を供給すると回転磁界が発生します。
ローラー本体 (ローターセクション): ローラーのシリンダー (通常はスチール製またはゴムでコーティングされたもの) はモーターのローターとして直接機能します。回転磁場の影響を受けて、シリンダーは直接回転を始めます。
ベアリングとエンドキャップ: 回転シリンダー全体をサポートし、スムーズで低騒音の動作を保証します。
統合減速機構 (オプション): 一部のモデルでは、モーターとローラーシリンダーの間に遊星歯車減速機またはハーモニックギヤ減速機を統合し、高トルクと低出力速度を実現します。高速、低トルクの用途では、減速を行わない純粋なダイレクトドライブ方式も使用できます。
接続ボックス: 通常、AC220V 電源ケーブルを接続するためにローラーの片側のエンド キャップにあります。一部の高度なモデルには、速度制御または通信インターフェイスが統合されている場合があります。
非常にコンパクトな構造、省スペース: すべてのドライブコンポーネントが内蔵されているため、機器全体の設計が大幅に簡素化され、特にスペースに制約のある用途に適しています。
高い伝動効率、省エネ：中間伝動リンクからのエネルギー損失（ベルトの滑り、ギアの摩擦など）を排除します。エネルギー伝達はより直接的であり、効率は通常 80% 以上に達します。
スムーズで静かな動作: ベルトのバタつきやチェーンの噛み合い音がなく、機械振動が最小限に抑えられます。
メンテナンスフリー、高信頼性: 高い保護等級 (共通 IP54、IP65) を備えた優れた全体的なシールにより、防塵および防水性を提供します。内部コンポーネントは潤滑を必要としないため、従来の駆動システムのようにベルト張力の調整、チェーンの交換、潤滑剤の追加などの定期的なメンテナンスが不要になります。
簡単な取り付け：ローラーをシャフト端または両側のフランジを介してフレームに固定し、電源を接続するだけですぐに使用できます。これにより、設置時間とコストが大幅に削減されます。
安全性の強化: 回転部品は完全に密閉されており、ベルトやチェーンが露出していないため、挟み込みの危険が軽減されます。
クリーンで衛生的：油の浸入がなく、食品や製薬などの業界の衛生要件に準拠しています。
物流コンベヤシステム：ベルトコンベヤ、ローラーコンベヤの主駆動装置。
食品加工および包装機械: 高い清浄度要件が要求されるコンベヤ ライン。
郵便仕分け装置：頻繁な起動・停止とスムーズな動作が求められるクロスベルト仕分け機。
空港手荷物処理システム: 高い信頼性と長い耐用年数が要求されるアプリケーション。
軽工業組立ライン: エレクトロニクスや電化製品などの製品の組立コンベヤ。
印刷・製紙機械：巻き取りや搬送の駆動ローラーとして使用。
電源：AC220V、50/60Hz（単相）。
ローラー径：50mmから数百mmまで。
ローラーの長さ: コンベアベルトの幅に基づいてカスタマイズできます。
電力範囲: 通常は 0.1kW ～ 3.0kW です。
出力速度: モーター極と内蔵減速比によって決まります。一般的な範囲は約 10 rpm ～ 200 rpm です。
トルク出力: パワーとスピードに相関します。選択のためのコアパラメータ。
保護等級：IP55（防塵・防水）、IP66（強力な防塵・防水）など。
表面処理：普通鋼、亜鉛メッキ、ゴムコーティング（摩擦を高めるための普通ゴム、ダイヤモンドパターンゴム、ポリウレタンゴムなど）。
オプション機能：電磁ブレーキ（パワーオフブレーキ）、可変周波数速度制御、熱保護など。
放熱性：モーターが内蔵されているため、放熱性は限られています。過負荷による過熱を避けるために、デューティ サイクル (S1 連続または S3 断続など) と周囲温度に注意を払う必要があります。
負荷と起動: 起動トルクは通常、定格運転トルクよりも低くなります。負荷の高い起動アプリケーションでは、特別な計算と選択が必要です。
メンテナンス/修理: 内部モーターが故障した場合、修理は複雑になります。通常、ユニット全体を工場に返品するか、交換する必要があります。したがって、最初から高品質のブランドを選択することが重要です。
対応するコンポーネント
1.ケーブル 2.出口端シャフト 3. フロントベアリングハウジング 4.モーター 5. ギアボックス
6. 治具 7. チューブ壁 8. リアベアリングハウジング 9. エンドシャフト
主な特長

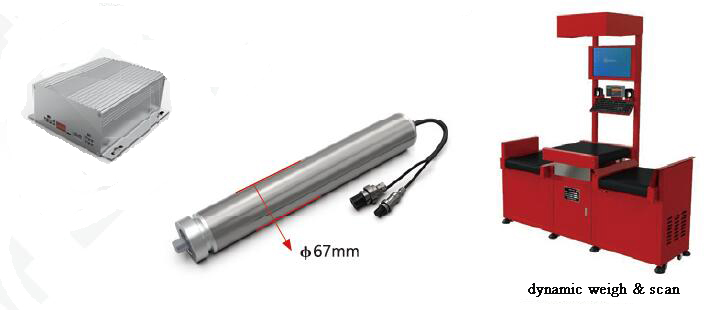

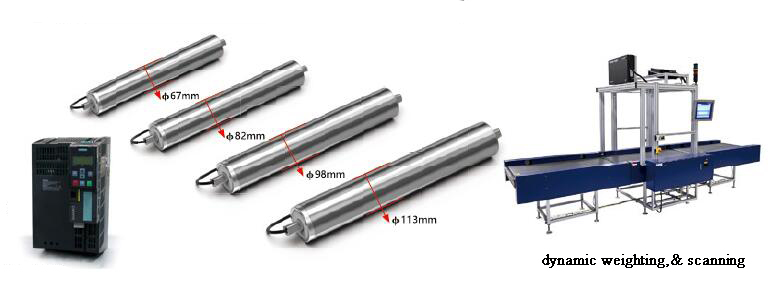

DGDD シリーズ ダイレクト ドライブ モーター駆動ローラーは、高速、中負荷、軽負荷のアプリケーションにすべて対応します。ギア減速なし、内部外部ローターの直接駆動ブラシレスモーター、より静かで信頼性が高くなります。 AC220VまたはDC24V/DC48Vのいずれかの電圧。速度30～180m/min、共通速度調整30%～100%、サーボ速度調整10%～100%。 IO 制御、ZPA 機能、RS485、MODBUS、イーサネット接続を実装するために、いくつかの賢いコントローラーが変更されました。
各種コントローラの特性比較
DGDDシリーズ 駆動モーター駆動ローラーのメリット
技術仕様 DGDDシリーズ ドライブモーター駆動ローラー
AC220V AC ダイレクト ドライブ モーター付きローラーは、統合、高効率、メンテナンス不要の動作に向けた最新のドライブ技術の重要な方向性を示しています。その革新的な設計により、従来の伝送方式の多くの問題点に対処し、自動化機器の性能、信頼性、シンプルさを向上させるための理想的な電源の選択肢となっています。選定の際には、特定の負荷、速度、設置スペース、使用環境に基づいた正確な計算とマッチングが不可欠です。
