DGBL76
RONWIN
HS Code: 8431390000

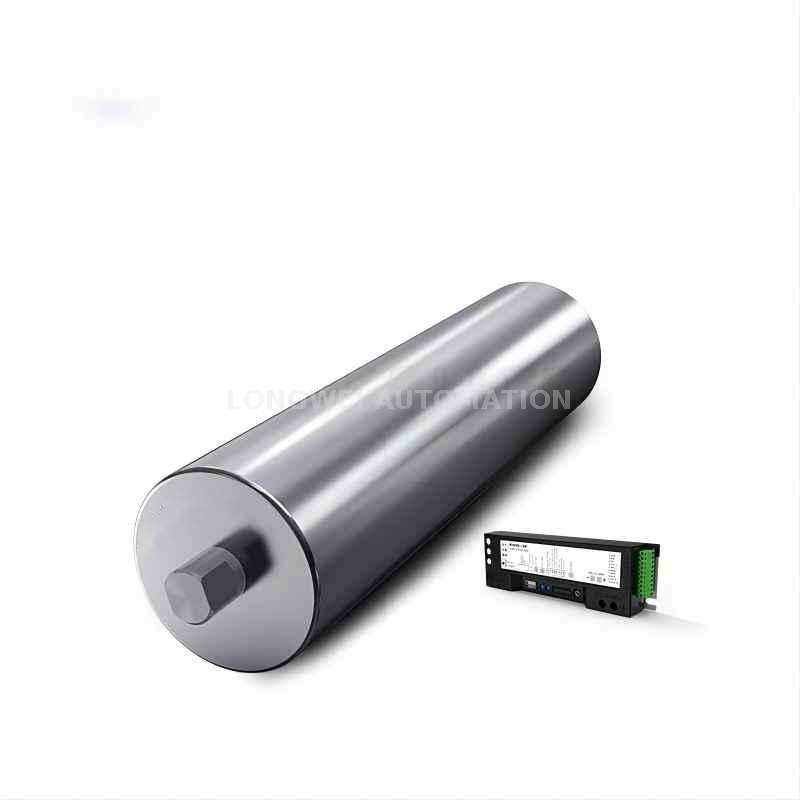

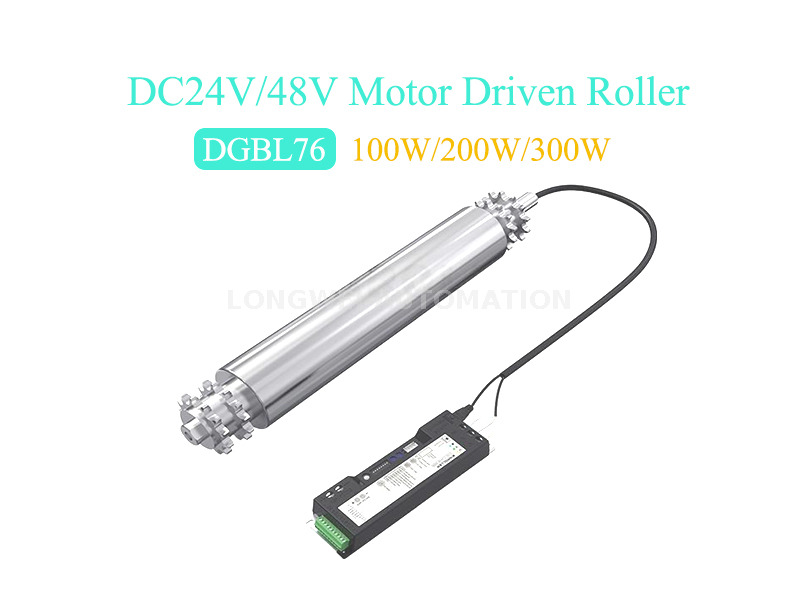

モータードライブローラー（電動ローラーまたはモーター駆動ローラーとも呼ばれます）は、電動モーターをローラー内に直接統合するコンベアシステムで使用されるローラーの一種です。外部モーターがベルトまたはチェーンを介してローラーを駆動する従来のコンベアシステムとは異なり、モータードライブローラーにはモーターが組み込まれているため、システムのコンパクトで効率的で、メンテナンスが容易になります。
ビルトインモーター - モーターはローラー内に収容されており、外部ドライブコンポーネントの必要性を排除します。
ダイレクトドライブメカニズム - 電力はローラーに直接送信され、エネルギーの損失が減少し、効率が向上します。
モジュラー設計 - インストールと交換が簡単で、ダウンタイムが短縮されます。
メンテナンスが低い - 可動部品が少ない（ベルト、チェーン、ギアなし）は、摩耗や裂傷が少ないことを意味します。
静かな操作 - 従来のコンベアドライブと比較してノイズの減少。
カスタマイズ可能な速度 - 一部のモデルでは、可変周波数駆動（VFD）またはコントローラーを介して速度制御を可能にします。
ロジスティクス、倉庫、製造におけるコンベアシステム。
パッケージングとソートライン（たとえば、eコマースフルフィルメントセンター）。
食品加工および製薬産業（衛生と清潔さが重要）。
自動車および電子産業の組立ライン。
| 1。ケーブル | 3。フロントベアリングハウジング | 5。ギアボックス | 7。チューブ壁 | 9。端部シャフト |
| 2。アウトレットエンドシャフト | 4。モーター | 6。フィクスチャ | 8。リアベアリングハウジング | 10。ホールチップ |
| 定格電力：100W、電圧：DC24V/48V | |||||
|---|---|---|---|---|---|
| 線形速度 | 速度範囲 （m/min） | 定格トルク （N.M） | トルクを開始します （N.M） | 定格されたトラクション （n） | 星の牽引 （n） |
| 12 | 1.5-18 | 15.6 | 39 | 410.62 | 1026.55 |
| 18 | 2.25-27 | 9.98 | 24.95 | 262.59 | 656.48 |
| 23 | 2.88-34.5 | 7.96 | 19.9 | 209.46 | 523.65 |
| 28 | 3.5-42 | 6.35 | 15.88 | 167.08 | 417.7 |
| 45 | 5.63-67.5 | 4.03 | 10.08 | 105.97 | 264.93 |
| 56 | 7-84 | 3.23 | 8.08 | 84.96 | 212.4 |
| 70 | 8.75-105 | 2.58 | 6.45 | 67.77 | 169.43 |
| 88 | 11-132 | 2.05 | 5.13 | 54.05 | 135.13 |
| 定格電力：200W、電圧：DC24V/48V | |||||
|---|---|---|---|---|---|
| 線形速度 | 速度範囲 （m/min） | 定格トルク （N.M） | トルクを開始します （N.M） | 定格されたトラクション （n） | 星の牽引 （n） |
| 13 | 1.56-13 | 25.6 | 64 | 674 | 1685 |
| 17 | 2.04-17 | 19.5 | 48.7 | 513 | 1283 |
| 23 | 2.76-23 | 14.8 | 37 | 389 | 972 |
| 30 | 3.6-30 | 11.2 | 28 | 295 | 738 |
| 35 | 4.2-35 | 10.8 | 27 | 284 | 710 |
| 42 | 5.04-42 | 8.8 | 22 | 232 | 580 |
| 52 | 6.24-52 | 6.4 | 16 | 168 | 420 |
| 69 | 8.28-69 | 5.4 | 13.5 | 142 | 355 |
| 90 | 10.8-90 | 4.1 | 10.2 | 108 | 270 |
| 定格電力：300W、電圧：DC24V/48V | |||||
|---|---|---|---|---|---|
| 線形速度 | 速度範囲 （m/min） | 定格トルク （N.M） | トルクを開始します （N.M） | 定格されたトラクション （n） | 星の牽引 （n） |
| 17 | 2.04-17 | 28.7 | 57.4 | 755 | 1510 |
| 23 | 2.76-23 | 21.9 | 43.7 | 576 | 1152 |
| 30 | 3.6-30 | 16.5 | 33.1 | 434 | 868 |
| 35 | 4.2-35 | 15.9 | 31.8 | 418 | 836 |
| 42 | 5.04-42 | 12.9 | 25.8 | 339 | 678 |
| 52 | 6.24-52 | 10.5 | 21.0 | 276 | 552 |
| 69 | 8.28-69 | 8.0 | 16.0 | 210 | 420 |
| 90 | 10.8-90 | 6.0 | 12.0 | 158 | 316 |
注記： █ 3段階のギア削減 █ 2段階のギア削減
※1。 1n = 0.1 kgf、1n・m = 0.1 kgf・m。
※2。 この表の値は参照用です。
※3。定格速度とは、定格電圧と定格荷重での速度、電圧上または電圧下、負荷なし、荷重なし、速度の変化を指します。
※4。 このテーブルは、スプロケット駆動モードに適用できます。
※5。 ベルトコンベヤーと重荷重パレットコンベアに特に。

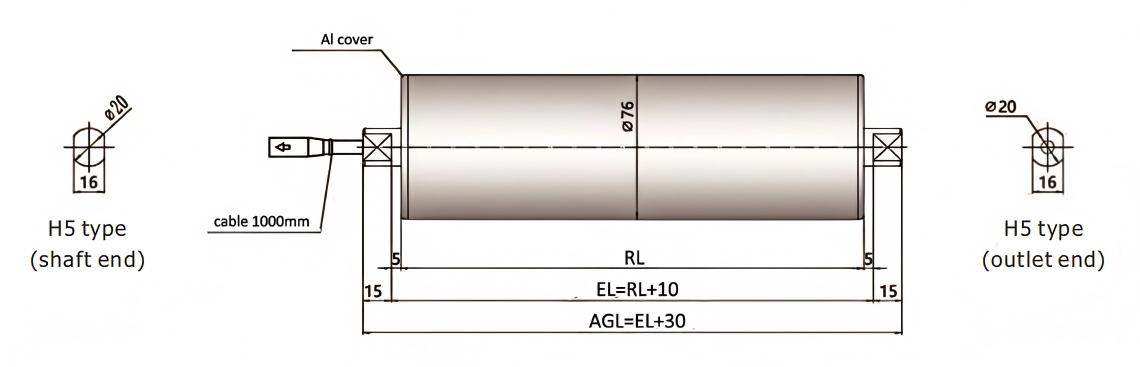

| ①ローラータイプ： 直流モータードライブローラー | ⑦ ローラーボディの長さ： 300mm（カスタマイズ） |
| ②ローラーの直径： 直径76mm | ⑧ ローラーボディ素材： X：炭素鋼、亜鉛メッキ P：PUコーティング JT：ゴムスリーブ JZ：ゴムが遅れています S3：SUS304 JP：PVCスリーブ JG：Siliconesleeve |
| ③モーターパワー： 100W、200W、300W | ⑨ ドライブモード： L：スプロケット I：プレーン ＃：ナーリング U：ドラム型 |
④ コントローラータイプ： Sタイプ（100W）、Dタイプ（200W/300W） | ⑩ アウトレットエンド： H3：フラットミリング11 H5：フラットミリング16 C3：ヘックス17.3 H52：20：フラットミリング16 M20 |
| ⑤ 電力電圧： DC24V、DC48V | ⑪ シャフトエンド： H3：フラットミリング11 H5：フラットミリング16 C3：ヘックス17.3 N1：M8メススレッド N2：M12メススレッド |
| ⑥ 線形速度： 12 m/min（カスタマイズ） |
注記：
※その他の電圧またはローラーの形状がカスタマイズされています。
※特別な要件：ダストプルーフと防水（IP65）—HS、電子ブレーキまたは機械ブレーキ— Z

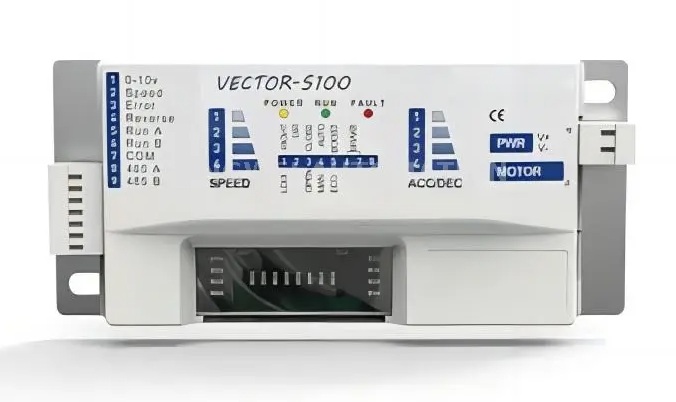

3つのブレーキモード：電子ブレーキ、無料ブレーキ、サーボブレーキ。
PNPおよびNPNアダプティブ：顧客にコントロールのためのオプションを提供します。
加速度と減速：広い調整範囲は、0.25から2秒、16の正確な調整時間を達成できます。
3スピードギア：顧客が加速と減速の間に高速に切り替えるのに便利です。
フェイルセーフ再起動：障害が修正された後、システムは一定期間内に自動的に再起動します。
◆2つのワイヤシステムは正と否定的なものです。
16速デジタルノブを備えた速度レギュレーション。
◆0-10Vアナログ電圧ステップレス速度レギュレーション。
speedスピードクローズドループサポート。
◆非インダクティブ操作サポート。
cloicクイックスタート時間は調整可能です。
◆減速時間の停止は調整可能です。
ebs EBSブレーキサポート。
◆異常なアラーム出力。
doubleダブルLEDステータスインジケーター。
◆2段階の速度をカスタマイズできます（段階的な速度規制と互換性がありません）。
◇NPNとPNPはオプションです。
◆RS485通信制御サポート。
◇カスタマイズすることができます。
