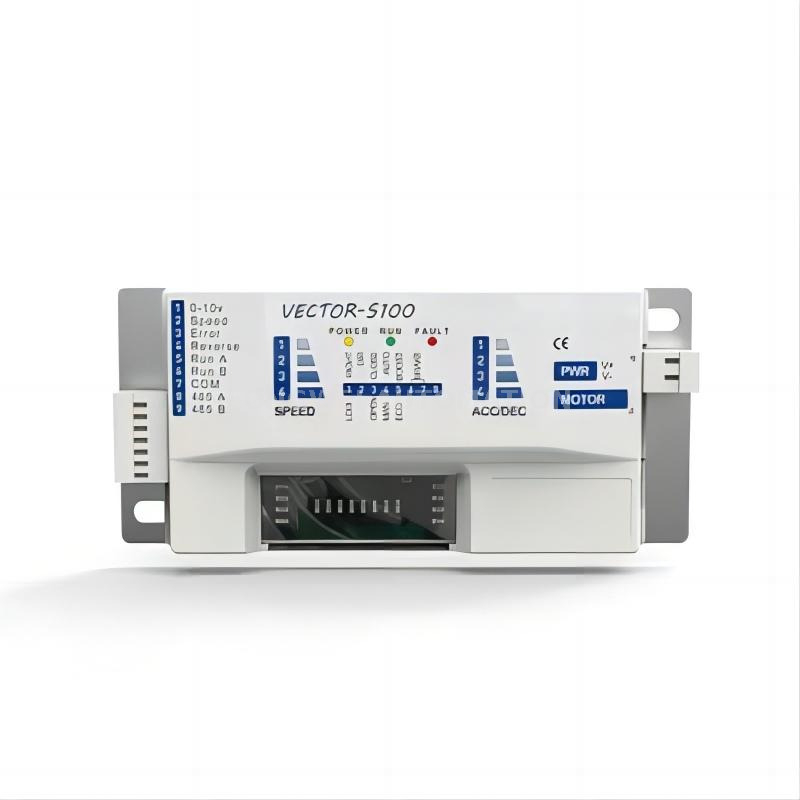

DCモータードライブローラーコントローラータイプS100

コントロールカードは、モーター駆動ローラーの必要なアクセサリであり、ローラーに電源を供給するだけでなく、ローラー速度、回転方向、ネガティブローラー、コントロールローラーのスタートと停止なども調整します。

製品説明

• ブラシレスDCモーター

  モーターは、永久磁石ローターとコイルのあるステーターの巻きで構成されています。このタイプのモーターには利点があります

  単純な構造、高い信頼性、良好な安定性、高効率、強力な適応性があるため、広く使用されています。

• ホールセンサー

  ブラシレスモーターはカーボンブラシを排除するため、モーター自体が実行できず、外部に依存する必要があります

  走るドライバー。ホールセンサーは、モーター内に設置されたデバイスで、ドライバーへのフィードバック位置信号です。

• させて

  排出ダイオードは、ドライブシステムの状態を示すために使用されます。

• PNP/NPN

  効果的な制御信号のロジックレベル：NPNは低レベルが効果的であることを意味します。つまり、接続すると効果的です

• dc-; PNPは、高レベルが効果的であることを意味します。つまり、DC+に接続すると効果的です。

• plc

  産業用プログラマブルロジックコントローラー。

• 開いて閉じたループを速めます

  スピードループ、負荷が増加するとドラム速度が低下します。

  速度クローズドループ、負荷がドラムの定格トルク内にある場合、ドラム速度は負荷とともに変化しません。

• エコとブースト

  電気C型コントローラーは、電動ローラーエコ（省エネ）とブースト（高トルク）モードをサポートします。

• ベクトル周波数変換

  現在、フィールド指向のコントロールは、ブラシレスDCモーターを効率的に制御するのに最適な選択肢です。

S100タイプの主な関数

• 3つのブレーキモード：電子ブレーキ、無料ブレーキ、サーボブレーキ。

• PNPおよびNPNアダプティブ：顧客にコントロールのためのオプションを提供します。

• 加速度と減速：広い調整範囲は、0.25から2秒、16の正確な調整時間を達成できます。

• 3スピードギア：顧客が加速と減速の間に高速に切り替えるのに便利です。

• フェイルセーフ再起動：障害が修正された後、システムは一定期間内に自動的に再起動します。




構造と取り付けの寸法

コントローラータイプS100の技術仕様
