DGBL60A
RONWIN
HS Code: 8431390000
モータードライブローラー（電動ローラーまたは駆動ローラーとも呼ばれます）は、電動モーターをローラー内に直接統合するコンベアシステムで使用されるローラーの一種です。外部モーターがベルトまたはチェーンを介してローラーを駆動する従来のコンベアシステムとは異なり、モータードライブローラーにはモーターが組み込まれているため、システムのコンパクトで効率的で、メンテナンスが容易になります。
自動化とカスタマイズされた運搬の需要の高まりに対処するために、食品加工や医薬品から電子機器や物流（空港、郵便サービス、流通センターを含む）から、モーター駆動ローラー（MDR）を広く利用しています。これらのソリューションは、さまざまなアプリケーションで効率的で適応性のある材料処理を可能にする上で重要な役割を果たします。

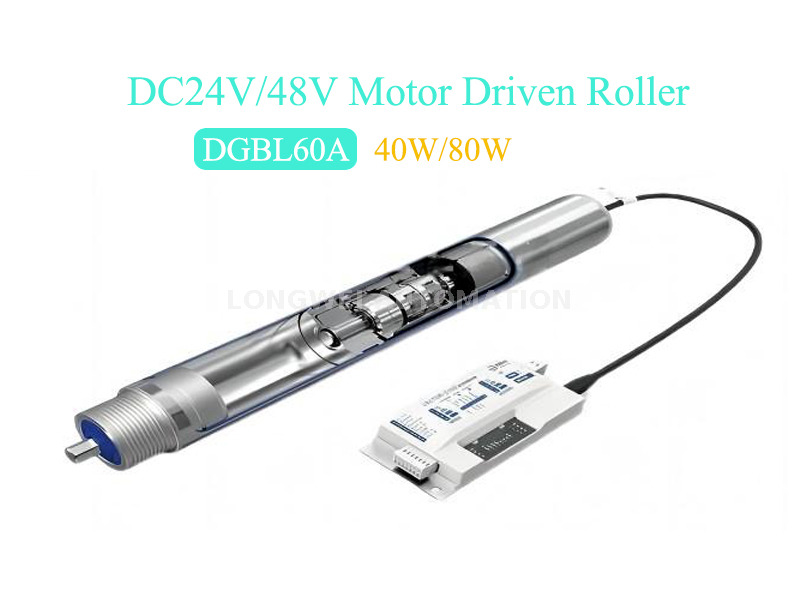

DGBL60Aシリーズモータードライブローラーは、簡単な速度調整と高性能を提供し、重い、中程度、軽量のアプリケーションに適しています。
強力なパワーとスムーズな操作を実現する、組み込みの高効率ブラシレスギア縮小モーターを備えています。一致するコントローラーを使用すると、より便利な使用のために正確な速度制御が実現されます。
さまざまな負荷要件を満たすために、複数の出力トルクオプション（標準電力、高出力、高トルク）が利用可能です。
ローラーは、24Vまたは48Vの安全なDC電圧で動作します。
速度の範囲は1.04 m/minから144 m/minで、調整可能な範囲は8.7％から100％です。
複数のインテリジェントコントローラーと互換性があり、I/OコントロールとZPA機能をサポートし、RS485、Profinet、Ethernet、CC-Link、Modbus TCPなどの通信インターフェイスを提供します。
その簡単なインストールにより、インテリジェント制御システムの簡単な統合が可能になります。
| 1。ケーブル | 3。フロントベアリングハウジング | 5。ギアボックス | 7。チューブ壁 | 9。端部シャフト |
| 2。アウトレットエンドシャフト | 4。モーター | 6。フィクスチャ | 8。リアベアリングハウジング | 10。ホールチップ |
線形速度 | スピード 調整可能な範囲8.7％-100％m/min | S1作業モード（40W） | S2作業モード（50W） | ||||||
| トルク（N.M） | トラクション（n） | トルク（N.M） | トラクション（n） | ||||||
| 定格 | 始める | 定格 | 始める | 定格 | 始める | 定格 | 始める | ||
| 12 | 1.04-12 | 5.5 | 30.3 | 183 | 1008 | 7.11 | 39 | 237 | 1304 |
| 16 | 1.39-16 | 3.98 | 21.9 | 132 | 729 | 5.12 | 28.2 | 170 | 935 |
| 26 | 2.26-26 | 2.8 | 15.4 | 93 | 511 | 3.48 | 19.1 | 116 | 638 |
| 30 | 2.61-30 | 2.4 | 13.2 | 80 | 440 | 2.98 | 16.4 | 99 | 545 |
| 43 | 3.74-43 | 1.7 | 9.4 | 56 | 311 | 2.15 | 11.8 | 72 | 396 |
| 61 | 5.31-61 | 1.20 | 6.6 | 40 | 220 | 1.50 | 8.3 | 50 | 275 |
| 72 | 6.26-72 | 1.02 | 5.6 | 34 | 187 | 1.29 | 7.1 | 43 | 237 |
| 100 | 8.7-100 | 0.74 | 4.1 | 25 | 135 | 0.92 | 5.1 | 31 | 171 |
| 144 | 12.5-144 | 0.51 | 2.8 | 17 | 93.5 | 0.64 | 3.5 | 21 | 115 |
線形速度 | スピード 調整可能な範囲8.7％-100％m/min | S1作業モード（40W） | S2作業モード（50W） | ||||||
| トルク（N.M） | トラクション（n） | トルク（N.M） | トラクション（n） | ||||||
| 定格 | 始める | 定格 | 始める | 定格 | 始める | 定格 | 始める | ||
| 12 | 1.04-12 | 9.5 | 52.5 | 31.6 | 1741 | 10.6 | 53 | 380 | 2090 |
| 16 | 1.39-16 | 6.8 | 37.4 | 226 | 1243 | 7.68 | 38.4 | 272 | 1496 |
| 26 | 2.26-26 | 4.7 | 25.8 | 156 | 858 | 5.36 | 26.8 | 188 | 1034 |
| 30 | 2.61-30 | 4.1 | 22.6 | 136 | 748 | 4.6 | 23 | 164 | 902 |
| 43 | 3.74-43 | 2.9 | 16 | 96 | 528 | 3.3 | 16.5 | 116 | 638 |
| 61 | 5.31-61 | 2.0 | 11 | 66 | 363 | 2.3 | 11.5 | 80 | 440 |
| 72 | 6.26-72 | 1.75 | 9.6 | 58 | 319 | 1.97 | 9.85 | 70 | 385 |
| 100 | 8.7-100 | 1.3 | 7.2 | 43 | 236 | 1.42 | 7.1 | 52 | 286 |
| 144 | 12.5-144 | 0.88 | 4.8 | 29 | 159 | 0.98 | 4.9 | 35.2 | 193.6 |
注記： █3段階のギア削減 █ 2段階のギア削減
S1作業モード - ベルトコンベヤーなどの継続的な材料輸送に適しています。
S2作業モード - ボックスタイプの転送などの断続的な材料輸送に適しています。
コントローラーディップスイッチ関数を介してS1/S2作業モードを切り替えます。
※1。 1n = 0.1 kgf、1n・m = 0.1 kgf・m。
※2。この表の値は参照用です。シングルドライブセグメントの負荷は、ポリV駆動モードで200kgを超えてはなりません。
※3。一定の速度閉鎖ループ制御、負荷または定格負荷、同じ速度。
※4。調整可能な速度範囲は、定格速度の8.7％〜100％です。
※5。その他の速度をカスタマイズできます。速度を高めるには、DGDDダイレクトドライブローラーを参照してください。
※6。このテーブルは、スプロケット駆動モードに適用できます。
シングルドライブセグメントの負荷は、ポリV駆動モードで200kgを超えてはなりません。
シングルドライブセグメントの負荷は、Oベルト駆動モードで35kgを超えてはなりません。

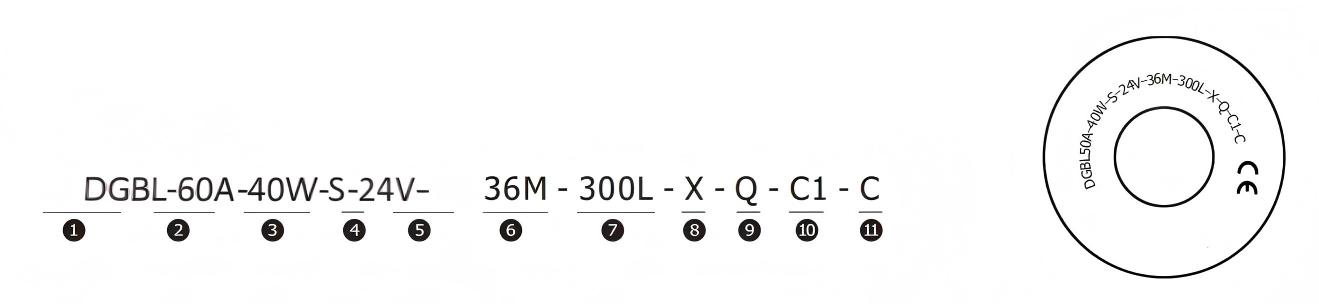

| ①ローラータイプ： 直流モータードライブローラー | ⑦ボディの長さ：ローラーの長さ： 300mm（カスタマイズ） |
| ②ローラーの直径： 直径60mm | ⑧ボディ材料：ローラー素材： X：炭素鋼、亜鉛メッキP：PUコーティングJT：ラバースリーブ JZ：ラバーラグS3：SUS304 JP：PVCスリーブJG：シリコンスリーブ |
③モーターパワー： 40W、50W（標準モーター） 80W、100W（強化されたモーター） | ⑨ドライブモード： Q：ポリV V：V字型 T：タイミングベルト E：Oリングベルト O：溝 L：スプロケット ＃：ナーリング I：プレーンU：ドラム型 ZT：テーパースリーブ |
④コントローラータイプ： S100、P100、K100、H100 | ⑩アウトレットエンド： C1：φ12ヘックス11 C2：M12ヘックス11 |
| ⑤電力電圧： DC24V、DC48V | ⑪シャフトエンド： C1：φ12ヘックス11 N：M8メススレッド |
| ⑥線形速度： 10、14、22、26、36、51、60、83、120 |
注記：
※その他の電圧またはローラーの形状がカスタマイズされています。
※特別な要件：ダストプルーフと防水（IP65）—HS、電子ブレーキまたは機械的ブレーキ— Z、
スプリングロードシャフト— Tx。
taper化されたローラーのローラーボディは、炭素鋼またはステンレス鋼です。
※RL=ローラー長eL =取り付け長いagl =シャフト長

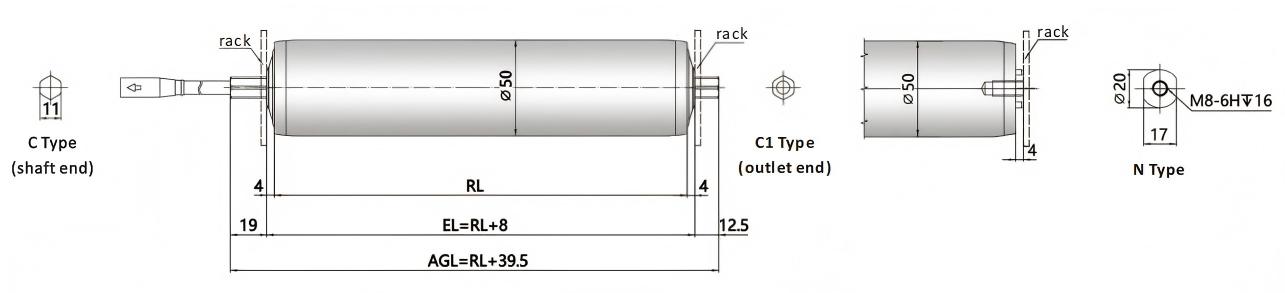

★プレーンローラー：50*1.5mmスチールチューブ、炭素鋼、クロムメッキ、ステンレス鋼304はオプションです。
エンドシャフト：Cは、防水機能なしでデフォルトのスプリングロードシャフトをタイプします。
★ポリ-V：
①SUS304プーリー、合金スチールプーリー、ポリマープーリーはオプション、PJベルト用の9本の溝です。
rollerローラーの負荷容量は、伝送配置とポリVベルトのタイプに依存します。ローラーが少ない場合、または3PJまたは4PJポリVベルトさえも使用している場合、負荷容量は高くなります。逆に、それは低いです。
max。負荷容量は200kgに達する可能性があります。負荷が100kgを超える場合、合金プーリーを選択する必要があります。注：防水機能のないOD50デフォルトのスプリングロードシャフト。

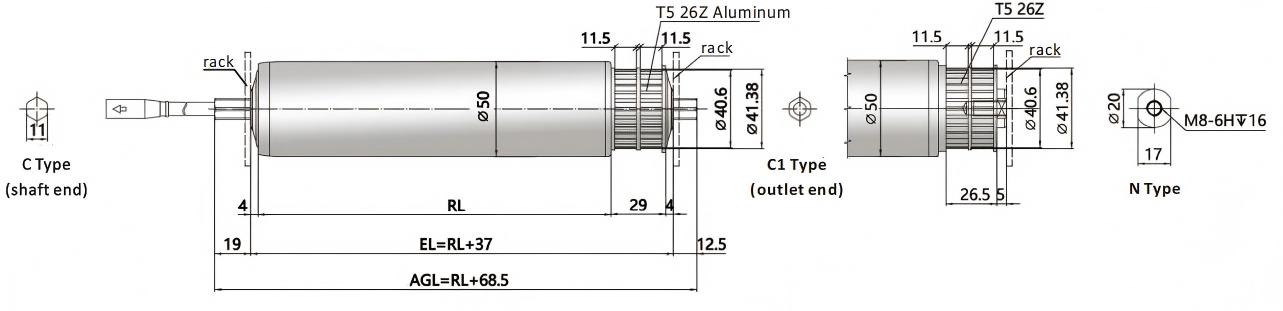

★歯付きベルト：
toothedベルトは、滑りを効果的に防ぐことができます。上記の図は、2本の歯のあるT5タイプの2本の歯を備えた成形ナイロン歯付きベルトプーリーを示しています。仕様に合わせて特別な要件をカスタマイズできます。利用可能な材料には、アルミニウム合金、ステンレス鋼、エンジニアのプラスチックプーリーが含まれます。
Rolerローラーの負荷容量は、送信配置と歯付きベルトの種類によって決定されます。一般的に、運搬ゾーンの負荷容量は最大100 kgに達する可能性があります。

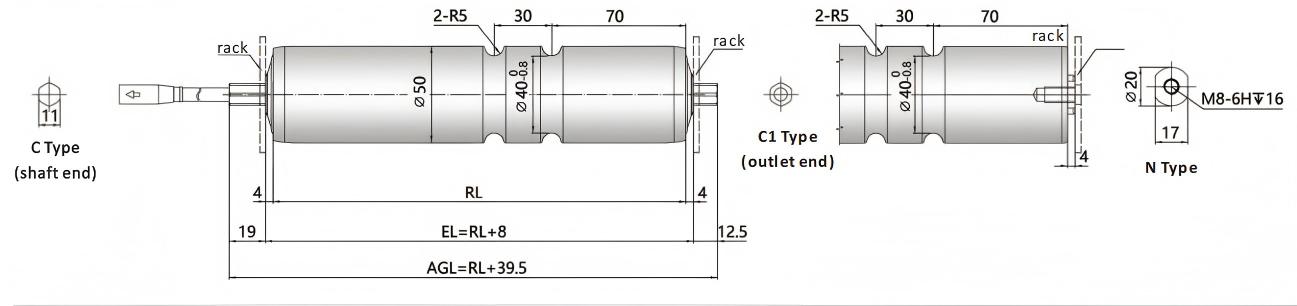

★グルーブ：
grueved溝ローラーはPu o-ringベルトで接続されているため、光を伝えるアプリケーションに非常に非常に適しています。
トルクは急速に減少します。単一のモーターダーブローラーは、7-8パッシブローラーのみを駆動できます。単一で 搬送ユニット、単一の商品の重量は35kgを超えてはなりません。
注：溝付きローラーのエンドシャフトがスプリングロードタイプの場合は、当社に連絡してください。 溝付き寸法。

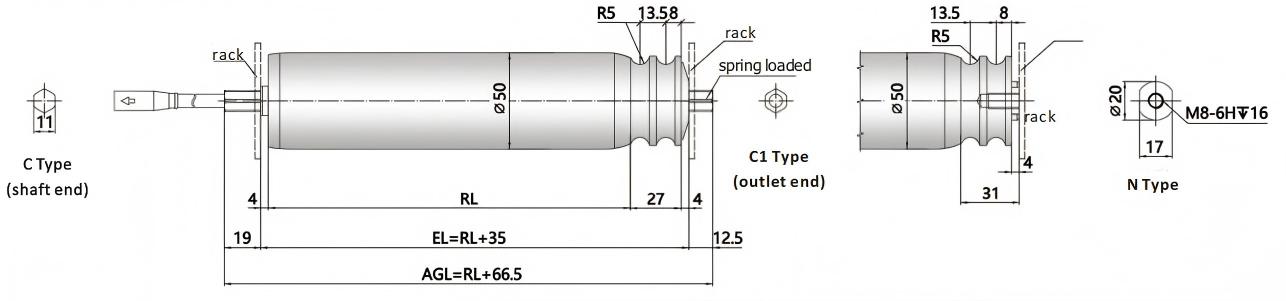

★Oリングベルトプーリー：
brow型で生成されるOリングベルトプーリーは、PU Oリングベルトで接続されているため、非常にかなりです 光搬送アプリケーションに適しています。
トルクは急速に減少します。単一のモーターダーブローラーは、7-8パッシブローラーのみを駆動できます。で 単一の搬送ユニット、単一の商品の重量は35kgを超えてはなりません。
★スプロケット：
conve式に適しています。一般的に、スプロケットモデル数は08B14T、シングルロー、または二重列です。炭素鋼またはステンレス鋼304はオプションです。
トルク減衰は重要です。最高のトランスミッションパフォーマンスを実現するには、コンベアの中央セクションに二重列ドライブを配置する必要があります。

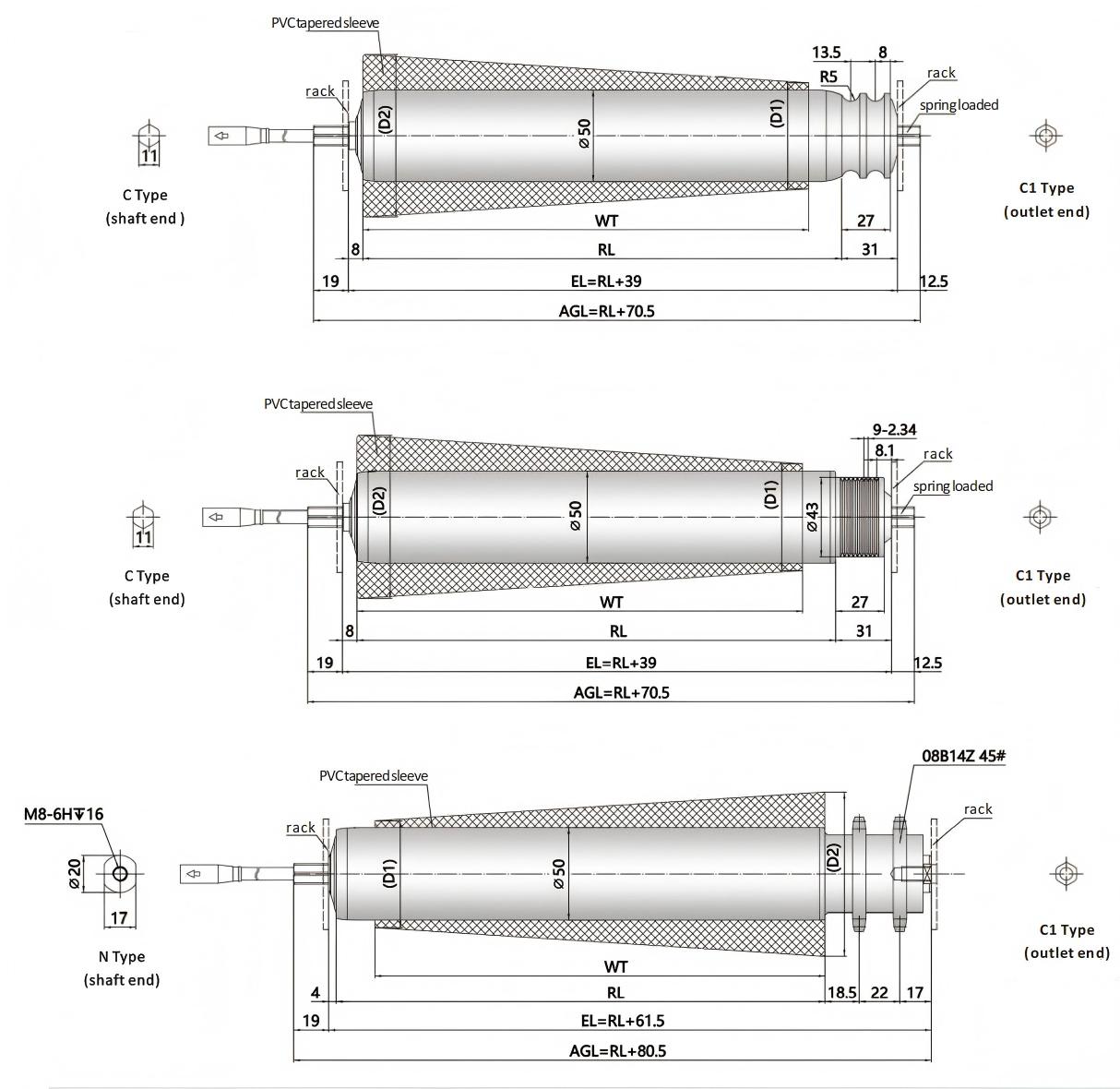

★テーパースリーブ：
plasticプラスチック製テーパースリーブの円錐角は3.6度で、湾曲した輸送に適しています。円錐形の形状を形成するために、円錐形のプラスチックスリーブの複数のセクションで構成できます。
dectenced専用のテーパーモータードライブローラーマウントブラケットを使用します。インストールに外部スレッドを使用することはお勧めしません。
標準の端子ボックスベースプレートと固定プレートでシャフトをケーブルアウトレットに固定します。

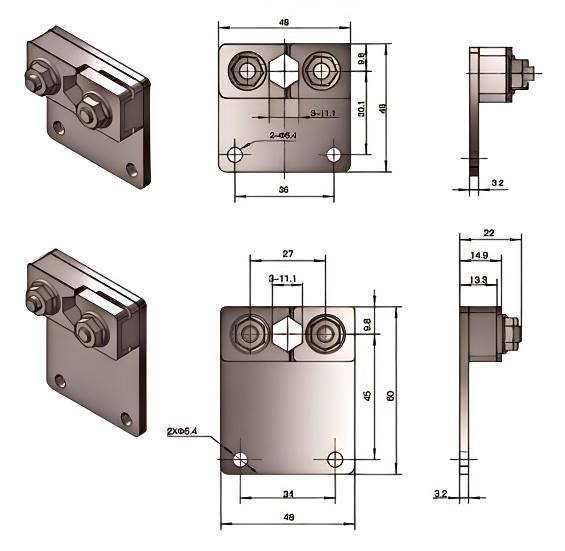

軸方向固定ブラケット - コンパクトタイプ
◇材料：厚さ3.2mmの亜鉛メッキ鋼板
cableケーブルアウトレット端軸はしっかりとロックする必要があります
軸方向固定ブラケット - 標準タイプ
◇材料：厚さ3.2mmの亜鉛メッキ鋼板
cableケーブルアウトレット端軸はしっかりとロックする必要があります

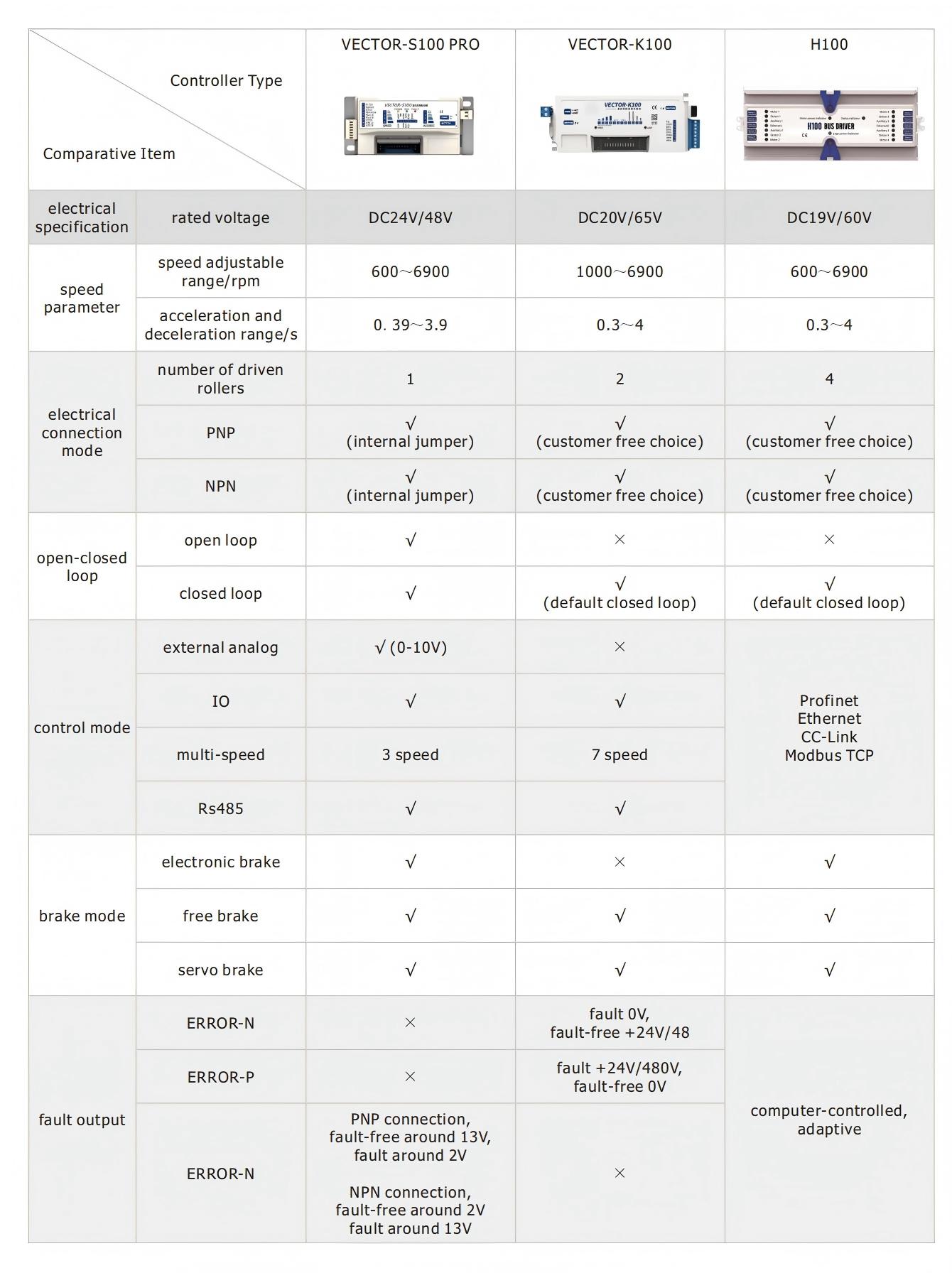

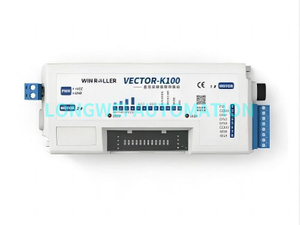

複数のインテリジェントコントローラーは、IOコントロールやRS485などのインターフェイスをサポートし、正確で効率的なリモートコントロールを可能にします。これにより、操作がよりインテリジェントで便利になります。
ポリVプーリー直接電流亜鉛めっき鋼モーター駆動ローラー

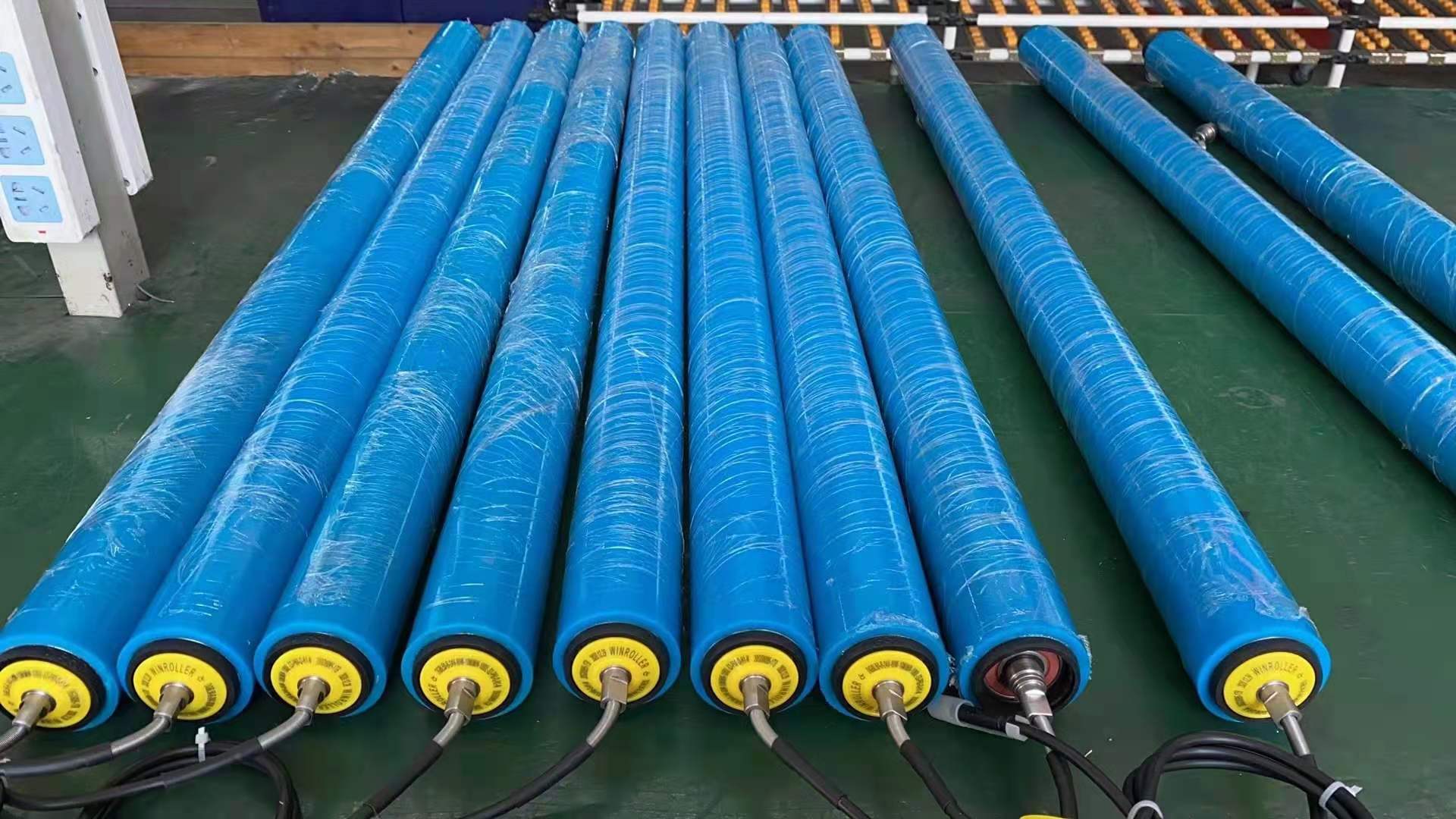

PUコーティング付きポリ-Vプーリーダイレクト電流スチールモーター駆動ローラー

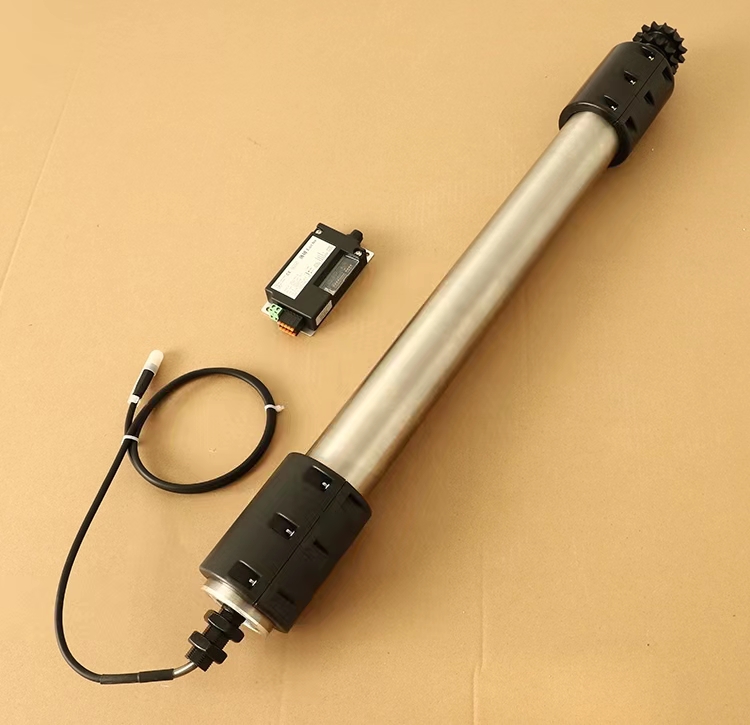

Sprokcetチェーンドライブ プーリー 直流スチールモーター駆動型ローラー
