製品概要

外部ブレーキローラー BT120 は、コンベアラインシステム用に特別に設計されたメカニカルダンパーです。その中心的な機能は、移動するパレットやワークピースに対して制御されたスムーズな緩衝と減速を提供し、衝撃、騒音、商品が転倒するリスクを効果的に排除することです。パレットの底部構造に合わせて特に最適化されています。

核となる動作原理

外部ブレーキローラー BT120  独自の「間接接触」送信方法を採用しています。

• 動力伝達経路：パレット下部クロスメンバー→ゴム被覆従動輪→ブレーキローラー→内部ブレーキ機構。

• ワークフロー: パレットがダンパーの上を通過すると、その底部のクロスメンバー (搬送方向に垂直) が 2 つの高摩擦ゴムコーティングホイールを押し下げて回転させます。これらのホイールは、物理的接触を介して水平方向の運動エネルギーを下のブレーキ ローラーに伝達し、ブレーキ ローラーは内部のダンピング システムに接続されており、それによってパレットのスムーズで直線的な減速が実現されます。

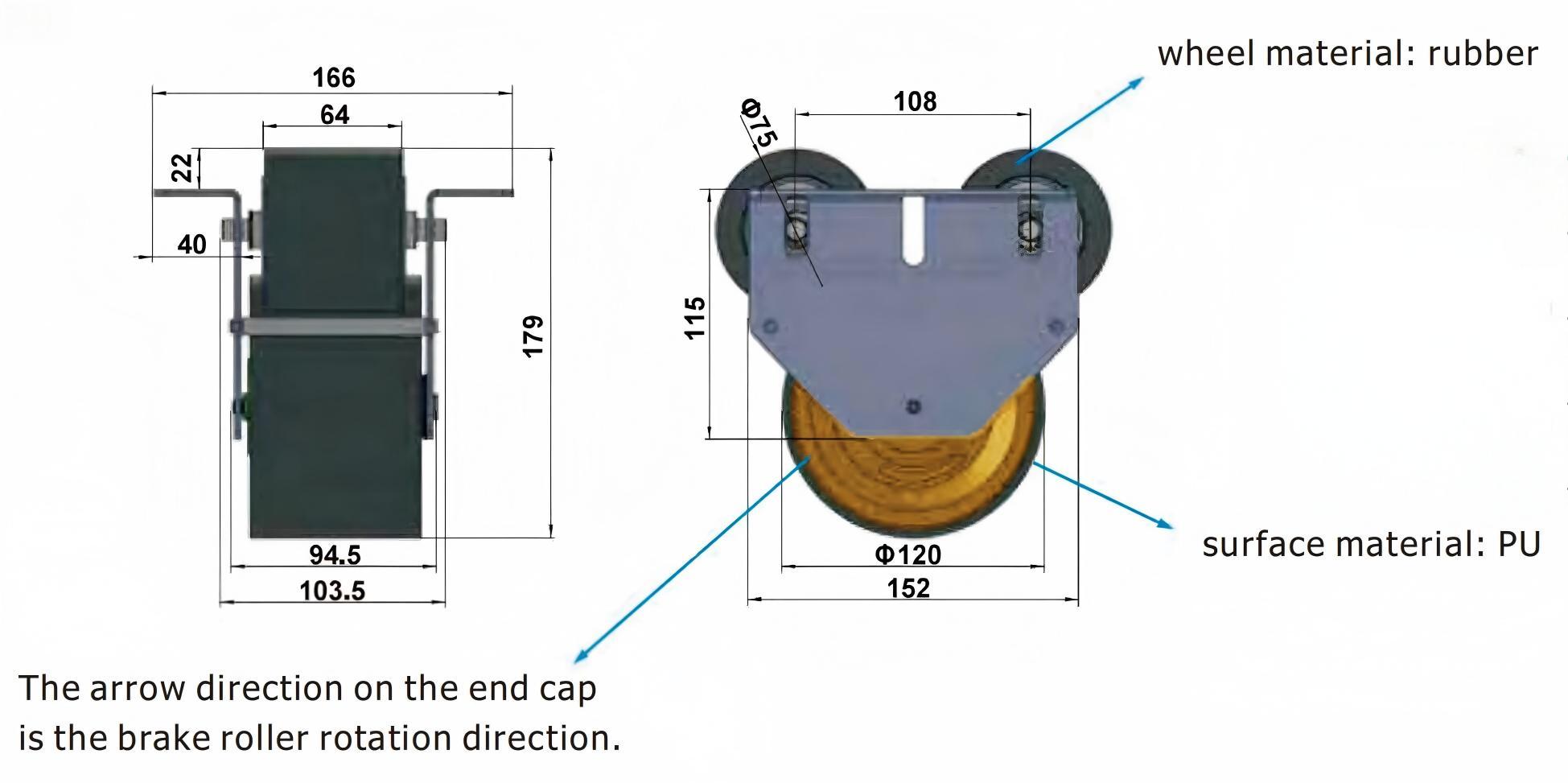

寸法と仕様

主要なアプリケーション シナリオと利点

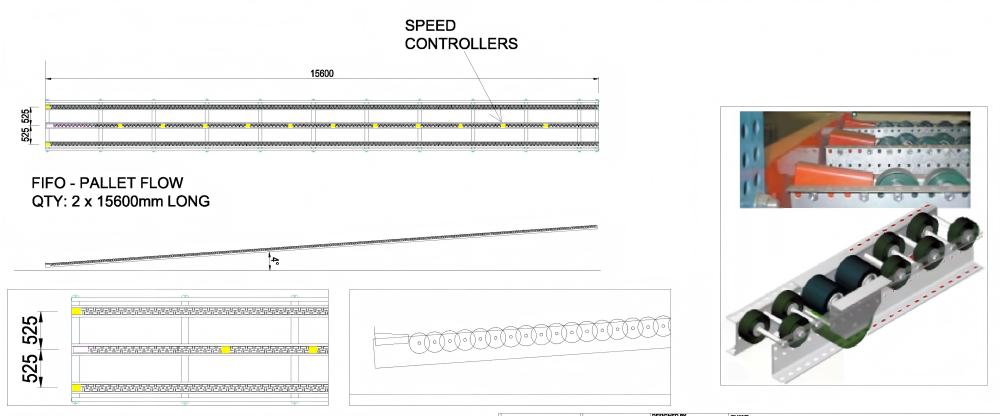

1. 主な応用シナリオ: クロス ホイール コンベヤ (重力コンベヤ ライン)

クロスローラーコンベヤシステムでは、パレットが動力なしで惰性走行することが多く、過剰な慣性により簡単に転倒や重大な衝突が発生する可能性があります。 BT120ブレーキローラーをコンベア内に一定間隔で設置することで、パレットの惰行速度を正確に制御し、所定の位置で緩やかに正確に停止し、「ソフトランディング」を実現します。

2. 主要な構造的利点: 「搬送方向に対して垂直な下部クロスメンバー」を備えたパレット用に設計

これは BT120 の最も特徴的なアプリケーションのハイライトです。パレットの平らな底面に直接作用する従来のダンパーとは異なり、BT120 はパレット独自の構造を巧みに利用しています。

• 効率的なパワーキャプチャ: 垂直のクロスメンバーと回転するゴムコーティングされたホイールが最適な「噛み合い」を形成し、減衰力が最大効率で伝達され、滑りを防ぎます。

• 設置の柔軟性: パレットを変更する必要はなく、搬送面に設置用の大きな切り欠きを設ける必要もありません。クロスメンバーのパスの下に設置するだけで済むため、スペースを節約し、簡単に展開できます。

• 幅広い適用性: 物流、倉庫、組立ラインで使用される一般的な木製、プラスチック、金属製のパレットと完全に互換性があります。

選択と設置のガイドライン

• 選択に関する考慮事項

• パレット/ワーク重量：最大荷重に応じて適切な減衰係数を持つ機種を選定してください。

• 動作速度: パレットがダンピングゾーンに入るときの初速度を考慮してください。

• 必要な停止距離: 利用可能な設置スペースの制約に基づいて、必要な減速効果を決定します。

• パレット底部の構造: ゴムコーティングされたホイールとの効果的な接触を確保するために、クロスメンバーの間隔、高さ、材質を確認します。




• インストールのポイント

• BT120 の設置高さは、パレットの過度の持ち上げを避けながら、ゴム被覆ホイールとパレットクロスメンバー間の確実な接触を確保するために正確に調整する必要があります。

• 取り付けベースが、減衰プロセス中に発生する反力に耐えられる十分な剛性を備えていることを確認してください。

各種重量に対応した内外付けブレーキローラー

当社は10年以上にわたり、内外型の2種類のブレーキローラーを提供してきました。当社は、さまざまなプロジェクト向けに重力ラックを取り扱うためのブレーキローラー（スピードコントローラー）を提供してきました。当社のスムーズで信頼性の高いパフォーマンスは、長年にわたりユーザーから高い満足を得ています。

当社のシステムの設計とコンポーネントは、お客様からのフィードバックと現場での分析に基づいて継続的に更新および改善されています。当社では、200 ～ 1500 kg のパレットを使用する用途向けの中型および重量モデルと、10 ～ 100 kg の用途向けの軽量モデルをご用意しています。
