フレキシブルエキスパンダブルグラビティローラーコンベヤは、フレームが自由に伸縮できる無動力のローラー搬送装置です。支持構造としてシザータイプの拡張可能なフレームを使用し、搬送媒体としてローラーを使用します。荷物の移動は手押しまたは重力で行い、ローラーが自由に回転するためスムーズな搬送が可能です。この装置には駆動源が内蔵されておらず、非電動搬送装置のカテゴリーに属し、物流および倉庫システムにおける重要な柔軟なリンクおよび補助ツールとして機能します。
その中心構造は、拡張可能なハサミ型フレーム アセンブリ、搬送ローラー、高さ調整可能な支持脚、ブレーキ付き回転キャスターで構成されています。ユニットは自由に操縦でき、任意の角度に調整でき、必要に応じて直線部分または曲線部分に構成できるため、さまざまな複雑な作業環境に適応できます。

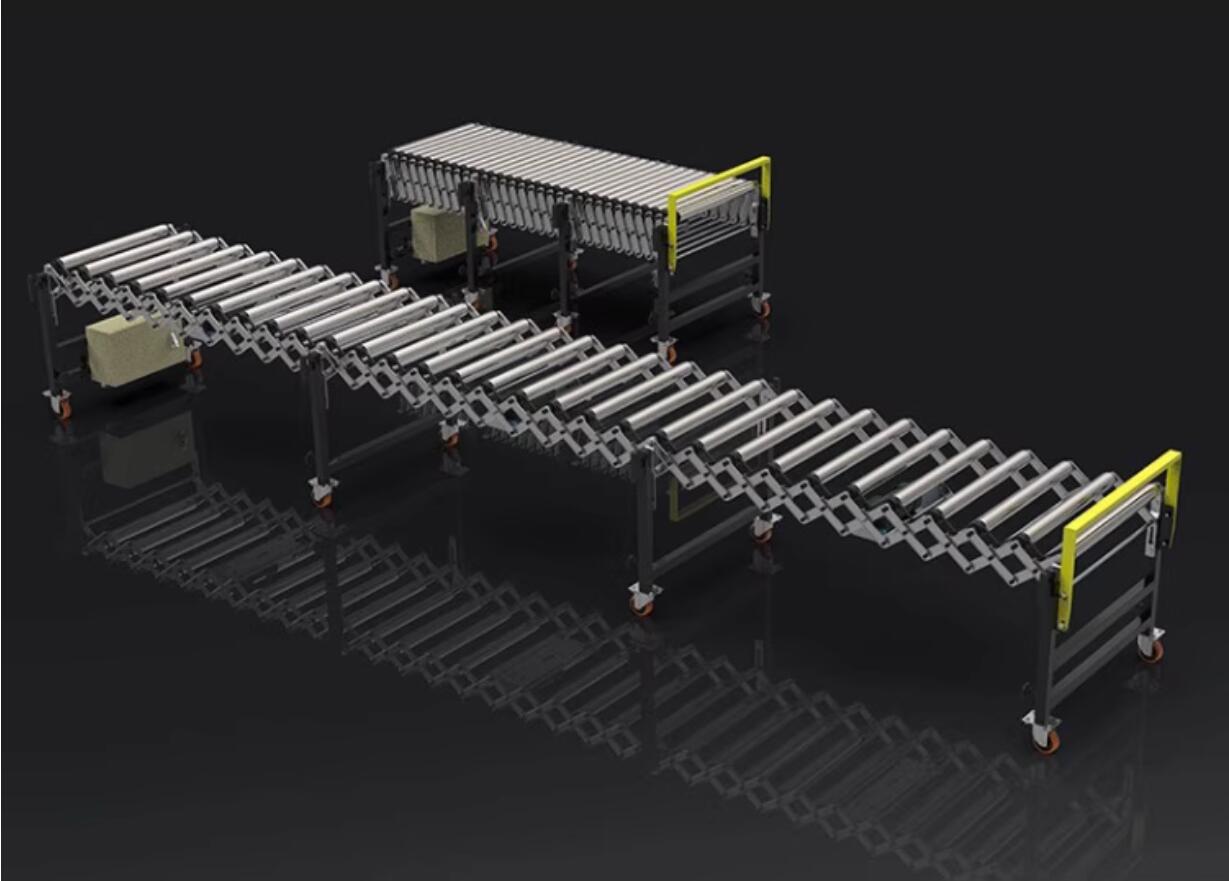

(図1 フレキシブル拡張型重力ローラーコンベヤの概略図 – 収縮状態と伸長状態の比較)
フレキシブルに拡張可能な重力ローラーコンベヤには、次のような大きな利点があります。
各セクションの拡張比は 1:3 に達することがあります。これは、完全に伸びた長さと完全に縮んだ長さの比が 3:1 であることを意味します。動作中は、搬送ニーズに合わせて全長まで伸ばすことができます。使用しないときは、収納して床面積を大幅に削減でき、使用可能なスペースを効果的に約 2 倍に増やすことができ、特に面積が限られた職場に適しています。
ユニットは自由に操縦でき、最大操舵角は180°まで柔軟に搬送ルートを変更できます。サポートレッグは高さ調整可能で、さまざまなドッキング高さの要件に合わせてコンベアを水平または傾斜に設置できます。
底部にはブレーキ付きの静音自在キャスターを装備しており、コンベヤを任意の位置に素早く移動でき、確実に固定できます。必要に応じて延長長さを制限できます。機器は運用要件に応じていつでも再配置できるため、効率的な「必要なときに展開し、完了したら保管する」作業モードが可能になります。
この装置にはモータードライブ、伝達装置、電気制御システムはありません。基本的にフレームとローラーで構成されています。低コスト、構造がシンプル、メンテナンスが容易、安定した動作が可能で、長期メンテナンス費用が非常に低いという利点があります。
搬送する物の種類に応じて、回転要素を 1 列または 2 列のローラーとして構成できます。ローラーの材質には、さまざまな搬送要件に合わせて、亜鉛メッキ炭素鋼、ステンレス鋼、アルミニウム合金、ゴムコーティング、PVC などが含まれます。
このコンベヤは、複数のローラーラインや他のタイプの搬送装置と柔軟に組み合わせることができ、物流システムの柔軟なインターフェースとして機能し、完全な運用可能な搬送ラインを迅速に構築できます。

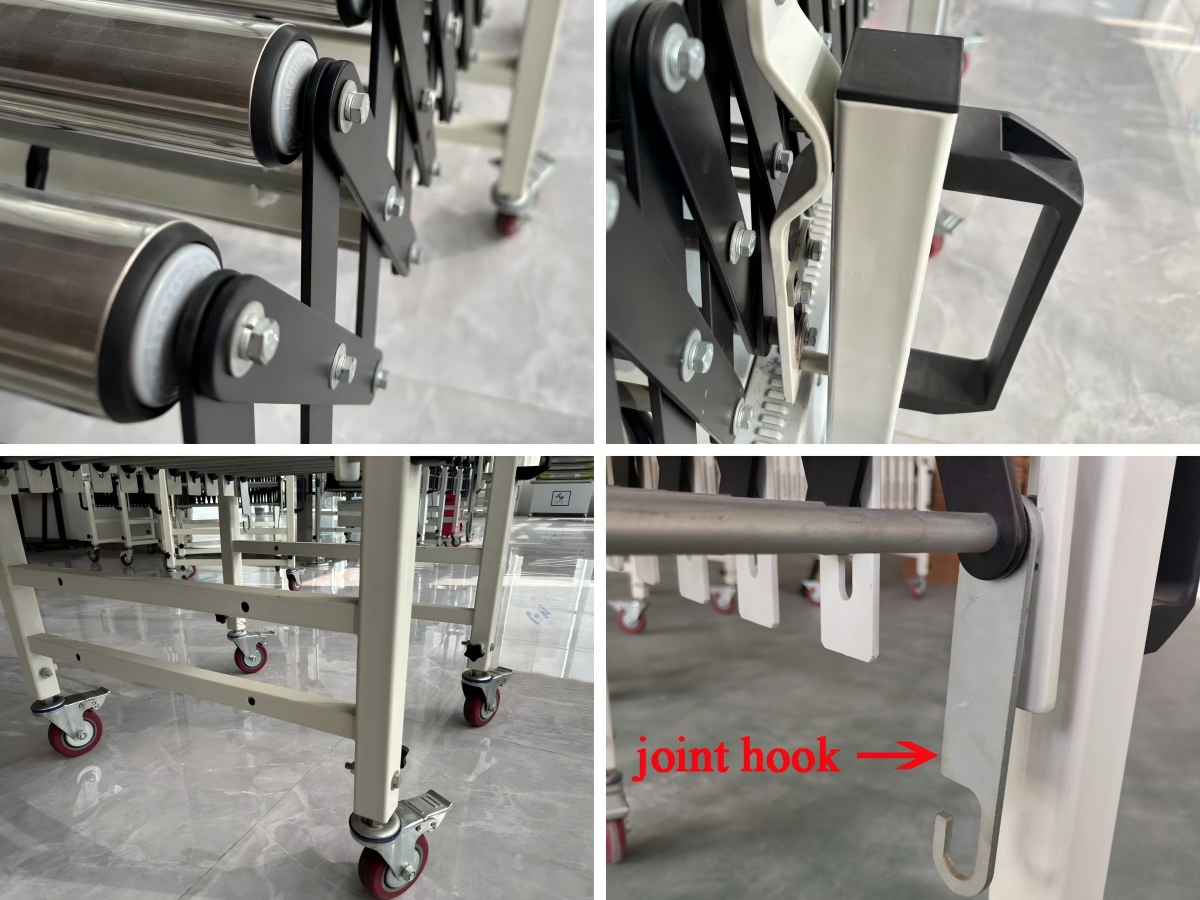

(図 2 柔軟で拡張可能な重力ローラーコンベヤーの概略図 – ローラー、ハサミ、ノブ、脚、カースター、フック)
フレキシブル拡張型重力ローラーコンベヤの共通技術仕様は以下の通りです。
| パラメータ | 指定範囲 |
|---|---|
| 膨張率 | 1:3 (完全に伸びた部分の長さと完全に縮んだ部分の長さの比) |
| 最大ステアリング角度 | 180°まで |
| メディアの伝達 | 単列ローラー、二列ローラー |
| ローラー径 | 38 mm、50 mm (一般的に使用); 60 mm オプション |
| ローラー材質 | 炭素鋼亜鉛メッキローラ、ステンレス鋼ローラ、塩ビローラ、アルミニウム合金ローラ、ゴム被覆ローラなど |
| コンベヤ幅 | 500mm、600mm、800mmなど |
| セクションの長さ | 400 mm ～ 1120 mm (直径 50 mm のローラーの場合) |
| サポート脚の高さ | 従来の調整範囲 650mm～950mm |
| セクションあたりの耐荷重 | 70kg（直径50mmローラー使用時） |
| 完全に伸ばしたときの総耐荷重 | 約100kg（無衝撃荷重条件下） |
| 回転半径 | 標準内径回転半径：600mm、900mm、1200mmなど |
| 部門構成 | 1 セットのハサミを 1 つのセクションとして、ユニットあたり少なくとも 2 つのセクション |
| アスペクト | 柔軟な拡張可能な重力ローラー コンベヤー | 固定ローラー コンベヤー |
|---|---|---|
| インストール | 移動式、キャスター付きで自由に移動可能 | 床に永久的にボルトで固定されています |
| 空間適応性 | 1:3 の伸縮率で長さを調整可能。使用しないときは折りたたんでスペースを節約します | 固定長、調整不可、永続的なスペースを占有 |
| 方向性の柔軟性 | 自由に操縦可能、回転角度は最大 180° | 固定方向。旋削には専用の曲線セクションが必要です |
| 高さ調整 | サポートレッグは調整可能で、傾斜したセクションにも対応可能 | 高さは固定、調整不可 |
| 導入効率 | 素早く伸縮できます。一人でも操作可能。機動性が高い | 専門的な設置と試運転が必要です。不動の |
| 電源 | 非電源。手動で押すか重力に依存する | 無動力、またはオプションでモーター駆動も可能 |
| 代表的な用途 | 一時的な搬送、積み下ろし、スペースに制約のある場所、頻繁なレイアウト変更 | 固定生産ライン、長期安定搬送ルート |
| 耐荷重 | セクション容量 70 kg;総容量約完全に伸ばした状態で100kg | より高い耐荷重性。必要に応じて、より重い負荷向けに設計できます |
| コスト構造 | シンプルな構造。購入コストとメンテナンスコストの削減 | 構成によって異なります。パワードバージョンはより高価です |
比較概要: フレキシブルに拡張可能なグラビティローラーコンベヤは柔軟性に優れており、頻繁に変更される作業場、限られたスペース、迅速な導入シナリオに最適です。一方、固定ローラーコンベヤは、長期安定稼働、重荷重搬送、自動化システムとの統合などのメリットがあります。この 2 つのタイプは、実際のアプリケーションでは相互に補完し合うことがよくあります。
柔軟で拡張可能な重力ローラーコンベヤは、さまざまな業界で完成したカートンやトートの搬送に広く使用されています。典型的なアプリケーションには次のようなものがあります。
積み下ろし作業: 作業場、倉庫、貨物ヤードでの迅速な積み下ろし。トラックトレーラーに拡張して、人手による運搬距離を減らすことができます。
物流と流通: 高速仕分けセンター、貨物ステーション、コンテナ積み込みエリアでの取り扱いと一時保管。
生産および包装ライン: 生産ラインに沿った一時的または補助的な搬送装置として、さまざまなワークステーションを接続します。
E コマース倉庫: 注文量の変動に柔軟に対応し、機敏な倉庫運営を可能にします。
対象業界: エレクトロニクス、飲料および食品、包装および印刷、機械製造、軽工業および繊維、タバコ、化学薬品および医薬品、ゴムおよびプラスチック製品、自動車およびオートバイ部品など。
FA-単列ローラーシリーズ
ローラー径50
搬送面幅500
×4-4セクション
FB複列ローラーシリーズ
ローラー径50
搬送面幅800
×5～5セクション
柔軟な拡張可能な重力ローラーコンベヤは、簡単な移動性、拡張可能な保管場所、自由なステアリング、経済的な信頼性を兼ね備えた軽量で柔軟な搬送装置です。電源不要で動作し、構造がシンプルでメンテナンスが容易です。これは、物流および倉庫システムにおける固定機器と手作業の取り扱い作業を橋渡しするための理想的なソリューションです。この装置は、作業場所の頻繁な変更、柔軟な搬送ルート、コスト重視の投資を必要とするシナリオに特に適しており、積み降ろしと取り扱いの効率を効果的に向上させ、肉体労働の強度を軽減し、現代の柔軟な物流業務に不可欠なツールとして機能します。
