RONWIN
HS Code: 8431390000
格納可能なスプリング式ボールトランスファーユニットは、クッション機能とリセット機能を統合した特殊なボールトランスファーコンポーネントです。その中心的な特性は、垂直方向の圧力がかかるとボールヘッドが下方に圧縮 (「後退」) し、圧力が取り除かれると自動的に元の位置に戻ることを可能にする内部スプリング機構です。標準的なボールトランスファーユニットの低摩擦回転特性を維持しながら、格納可能なクッション機能を追加しているため、高さの変化の取り扱い、クッションの提供、または制御された圧力の適用を必要とする精密用途で一般的に使用されています。
ばね力/初期圧力: ボールヘッドの格納を開始するために必要な最小の力 (N または kgf)。
ストローク/リトラクション距離: ボールヘッドが最高点から最低点まで移動できる最大圧縮可能距離 (mm)。
全高と取り付け寸法: 取り付け後の全体の寸法と取り付けネジ/穴の仕様が含まれます。
ボールヘッドの直径と材質: 耐荷重と環境への適合性が決まります。
耐荷重: 耐えることができる最大荷重 (静的および動的)。
再現性の精度: 複数の圧縮とリセットのサイクル後の初期位置への戻りの一貫性。
| 型番 | 素材 | 積載量(kg) | 重量(g) | |
| 提案する | 最大。 | |||

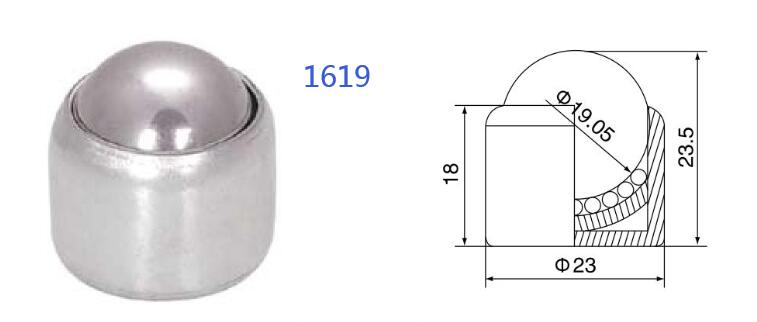

| 1619 | CS/CS | 20 | 30 | 45 |
| PL/CS | 10 | 15 | 25 | |
| SS/SS | 15 | 20 | 45 | |
| PL/SS | 10 | 15 | 25 | |
| 型番 | 素材 | 積載量(kg) | 重量(g) | |
| 提案する | 最大。 | |||

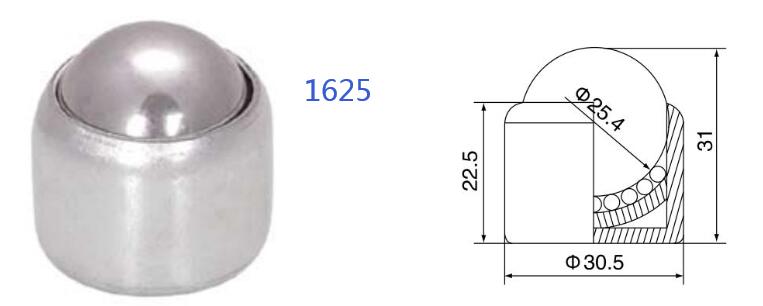

| 1625 | CS/CS | 30 | 35 | 100 |
| PL/CS | 12 | 18 | 45 | |
| SS/SS | 25 | 30 | 100 | |
| PL/SS | 12 | 18 | 45 | |
この製品は通常、次の主要コンポーネントで構成されます。
ボールヘッド: 滑らかな表面、高硬度、耐摩耗性を備えた高精度の金属 (ステンレス鋼 440C など) またはセラミック球で、全方向に滑らかな回転を保証します。
ボールソケット: ボールヘッドを収容するボウル形のシートで、通常は低摩擦で耐摩耗性の材料 (エンジニアリング プラスチック、青銅、硬化鋼など) で作られています。その内壁はボールヘッドと正確に一致しており、自由に転がることができます。
スプリング機構: これは「収縮」機能を可能にするコアです。ボールソケットの下にはスプリングが取り付けられています。
タイプ: らせん圧縮バネ、皿バネ、またはエラストマー (ポリウレタンなど) を使用できます。
機能: 制御可能な垂直方向の弾性力を提供します。
ハウジング/取り付けスリーブ: 内部機構全体を含む円筒形の金属シェル。通常、機器のベースプレートやフレームにしっかりと取り付けるための雄ねじ (M シリーズのメートルねじなど) または取り付けフランジが付いています。
シール (オプション): より高い要件を持つ一部のモデルには、内部機構への塵や破片の侵入を防ぎ、長期にわたる信頼性の高い動作を保証するためのシール リングが含まれています。
クッション性と衝撃吸収：スプリングがワークや装置からの衝撃エネルギーを効果的に吸収し、ワークと装置自体を保護し、騒音を低減します。
高さの変動への適応: コンベアライン上のワークピースの高さが不均一な場合、スプリングの圧縮によってこの高さの差が自動的に補正され、すべてのワークピースが効果的にサポートされ、スムーズに搬送されます。
一定の圧力の提供: バネの力は、ワークピースに対する安定した制御可能な下向きまたは横方向の圧力に変換でき、位置決め、クランプ、または保持用途によく使用されます。
過負荷保護：偶発的な過負荷が発生した場合、ボールヘッドは完全に後退し、機械的安全保護機能を提供します。
自動リセット: 上からの圧力が取り除かれると、スプリングがボール ヘッド アセンブリをすぐに元の位置に押し戻し、次のサイクルに備えることができます。
ローリング機能の維持: ボールヘッドは、圧縮、伸張、または中間位置にかかわらず、全範囲の低摩擦ローリング機能を維持します。
初期状態: 無負荷では、スプリングが伸びてボールヘッドを最高位置まで押します。
圧縮と後退: ワークピースがスプリングのプリロードを超える力でボールヘッドを押し下げると、ボールヘッドアセンブリはスプリングの力に打ち勝ち、全体として下方向に移動します (「後退」)。
ローリングとクッション性: 格納中および任意の位置で安定しているときは、スプリングが継続的にクッション性とサポートを提供しながら、ボールヘッドは自由に回転してワークピースを移動できます。
リセット: ワークピースが取り外されて圧力がなくなると、スプリングの力によってボールヘッドアセンブリ全体が最初の最高位置に戻ります。
このコンポーネントは、柔軟で適応的な処理が必要なオートメーション設定で広く使用されています。
ワークピースの位置決めとクランプ: CNC 加工または検査治具で使用され、熱膨張/収縮やわずかな位置調整による動きを許容しながらワークピースを上面または側面からクランプします。
選別・方向転換機構：選別ポイントでの伸縮・回転特性を利用し、ワークの案内と方向転換を行います。
Z 軸調整可能な搬送プラットフォーム: さまざまな高さのワークピースをサポートするために使用され、すべてのワークピースの底面が統一された駆動面 (ベルトやトッププレートなど) に確実に接触します。
過負荷保護装置: 妨害を受けやすい場所に設置されます。抵抗が過剰になるとボールヘッドが後退し、機器の損傷を防ぎます。
精密組立ライン: 組立プロセス中に準拠したサポートを提供し、精密部品の表面に傷がつかないようにします。
格納可能なスプリング式ボール転送ユニットは、高度に統合されたインテリジェントなコンポーネントです。全方向回転とスプリングクッションを独創的に組み合わせ、硬い衝撃、高さの不一致、柔軟なクランプの必要性など、自動化システムに共通する課題を解決します。これにより、機械装置の適応性と信頼性が向上し、精密組立、マテリアルハンドリング、工具治具の分野で重要なソリューションとして機能します。
