スチールローラーベアリングアセンブリ
このタイプのスチールベアリングアセンブリは、直径60mm、76mm、89mmのスチールローラーに適しています。アセンブリスタンプベアリングハウジング、エンドキャップ、精密ボールベアリングが完成しました。
ローラーチューブの壁の厚さと一致したシャフトは、以下の仕様チャートです。
| 直径のチューブ（mm） | チューブの壁の厚さ （んん） | シャフトの直径 （んん） | 材料 |
| φ60 | 1.2/1.5/2.0/3.0 | φ12/φ15/φ20 | 炭素鋼、ステンレス鋼 |
| φ76 | 2.0/2.5/3.0/3.5 | φ12/φ15/φ20 | 炭素鋼、ステンレス鋼 |
| φ89 | 2.5/3.0/3.5/4.0 | φ15/φ20/φ25 | 炭素鋼、ステンレス鋼 |

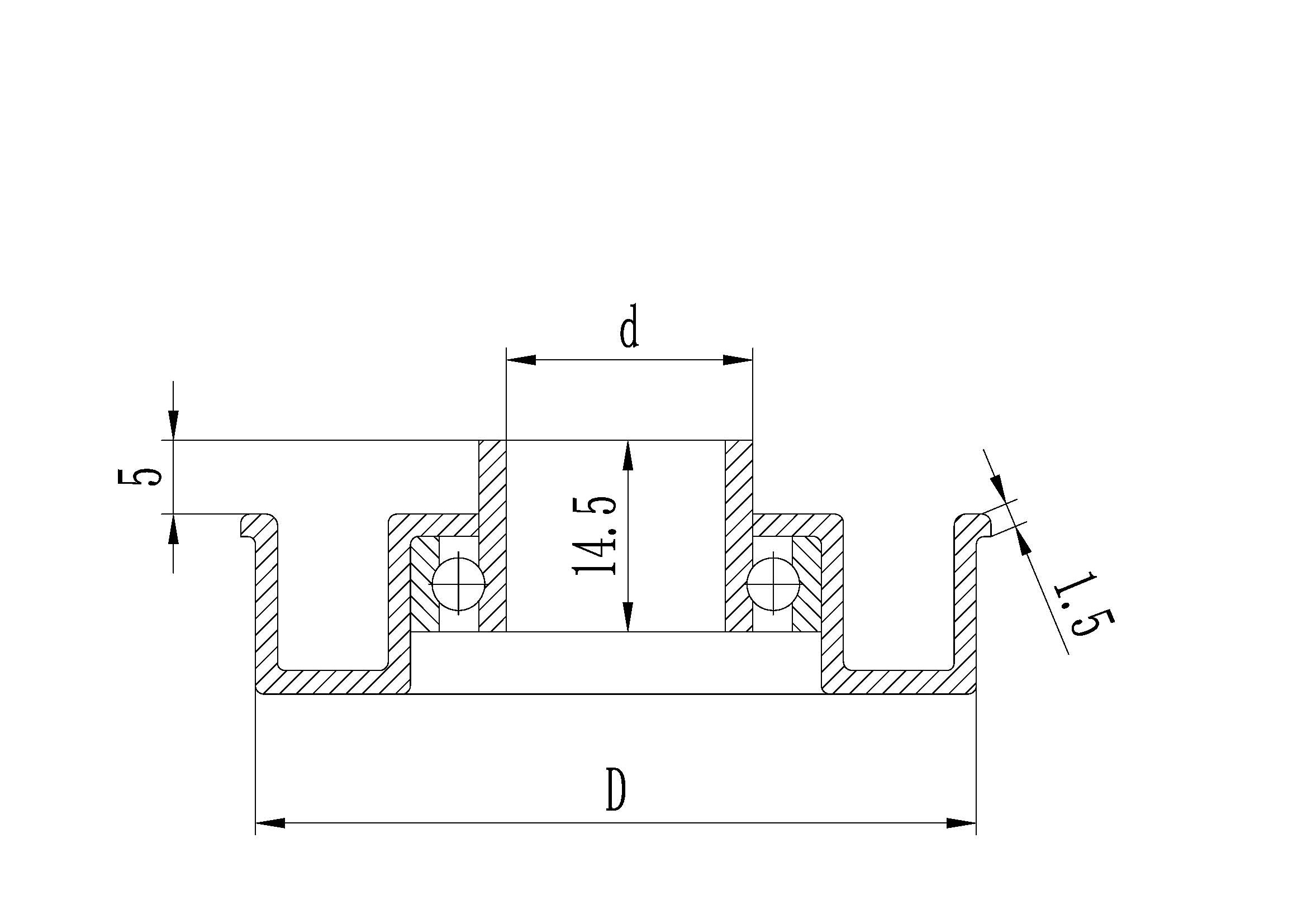

2D図面

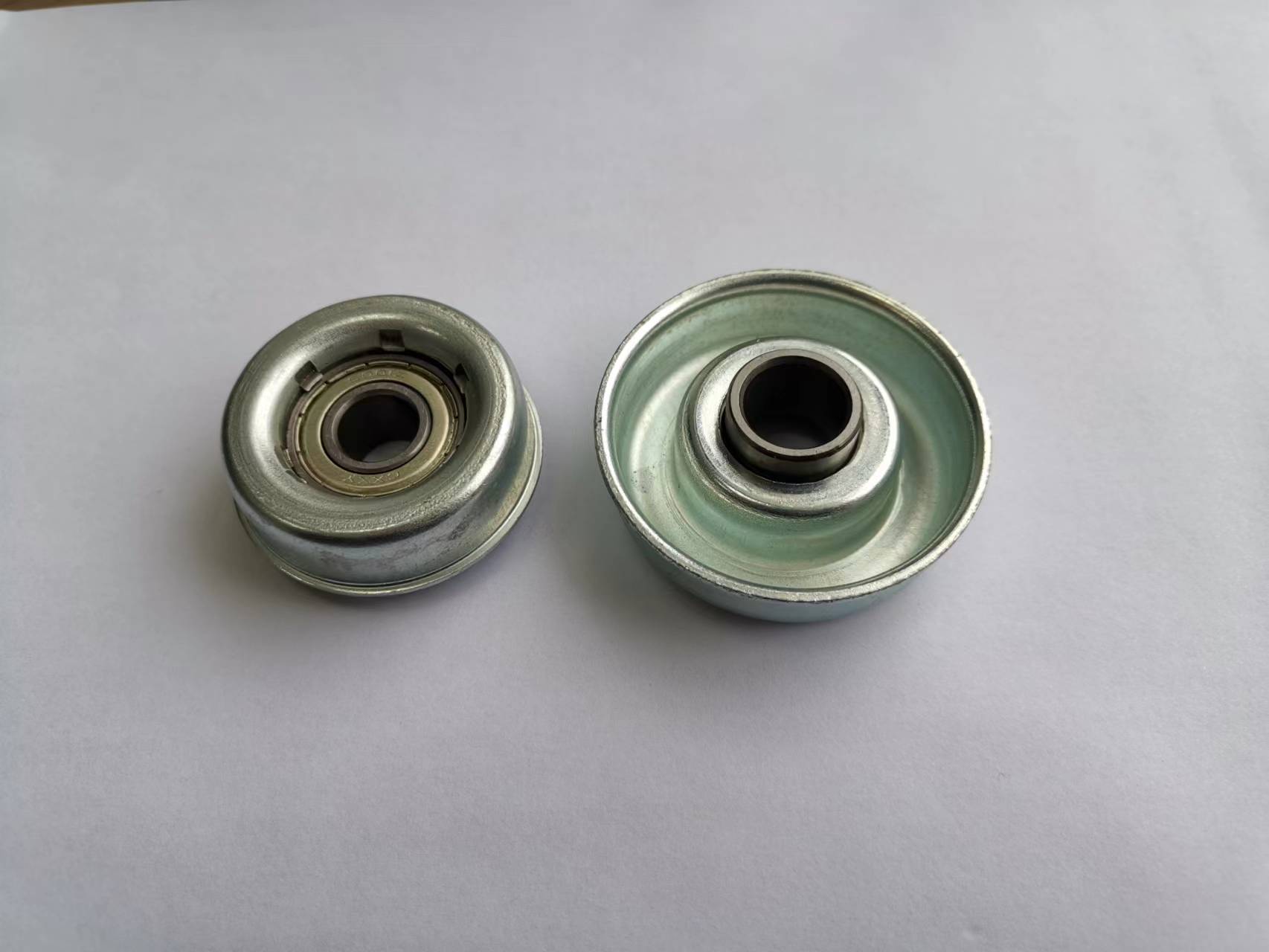

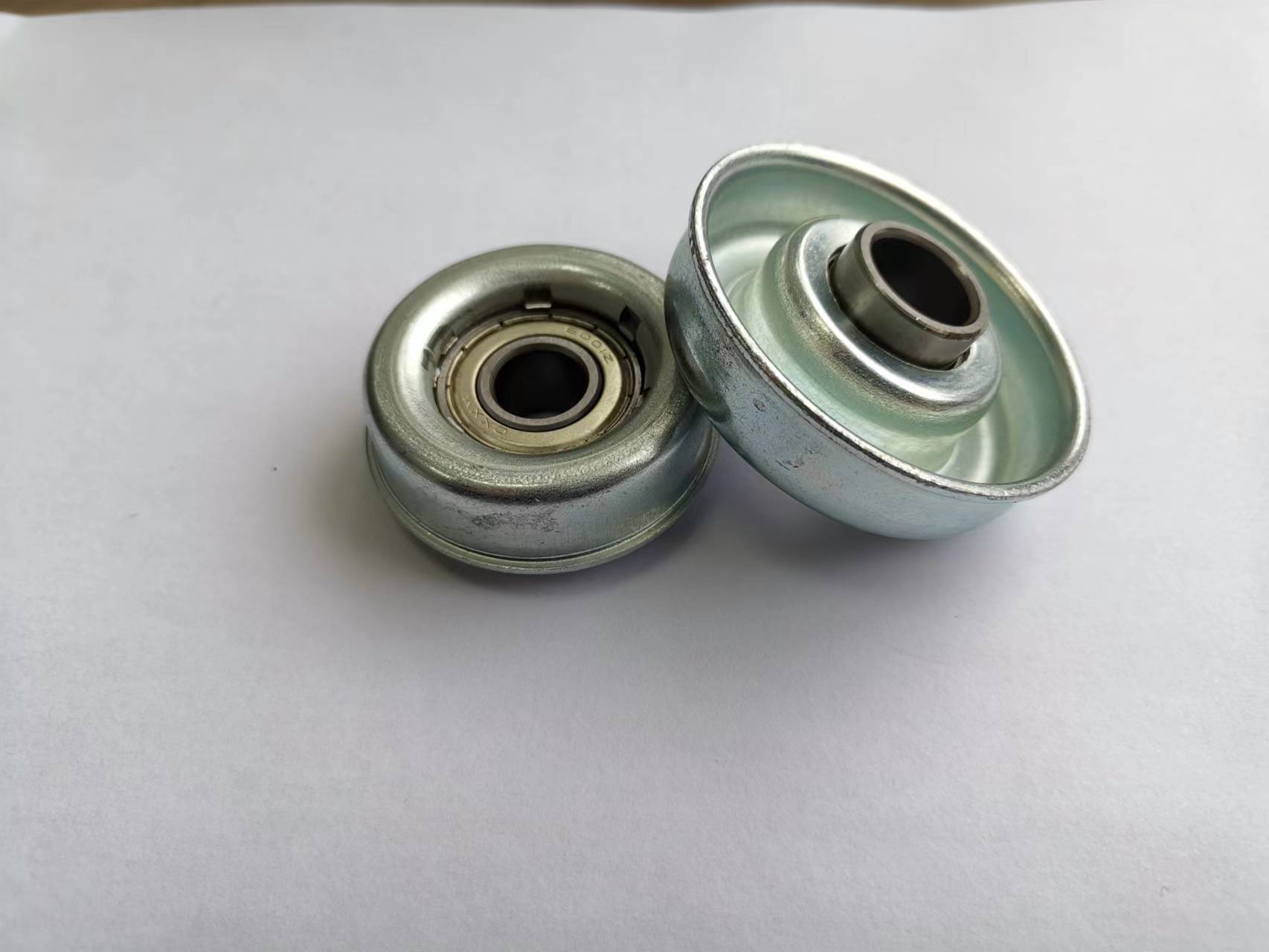

画像

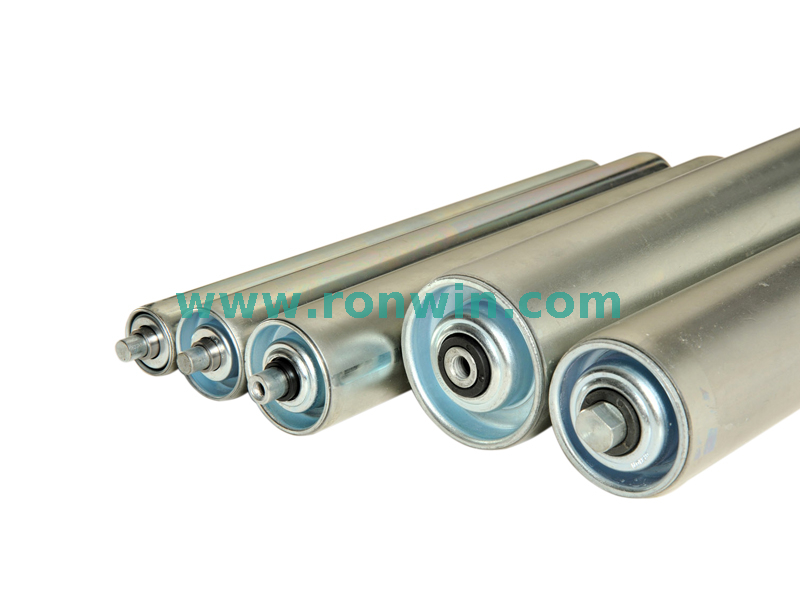

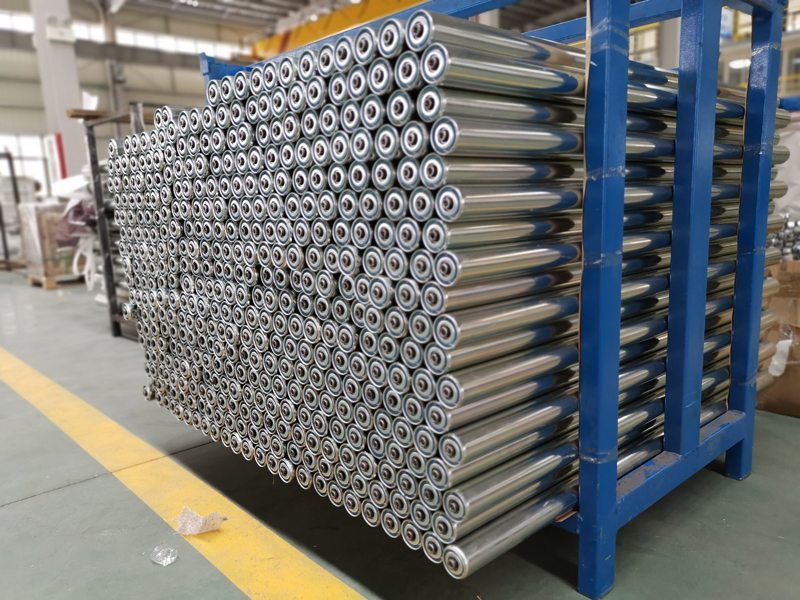

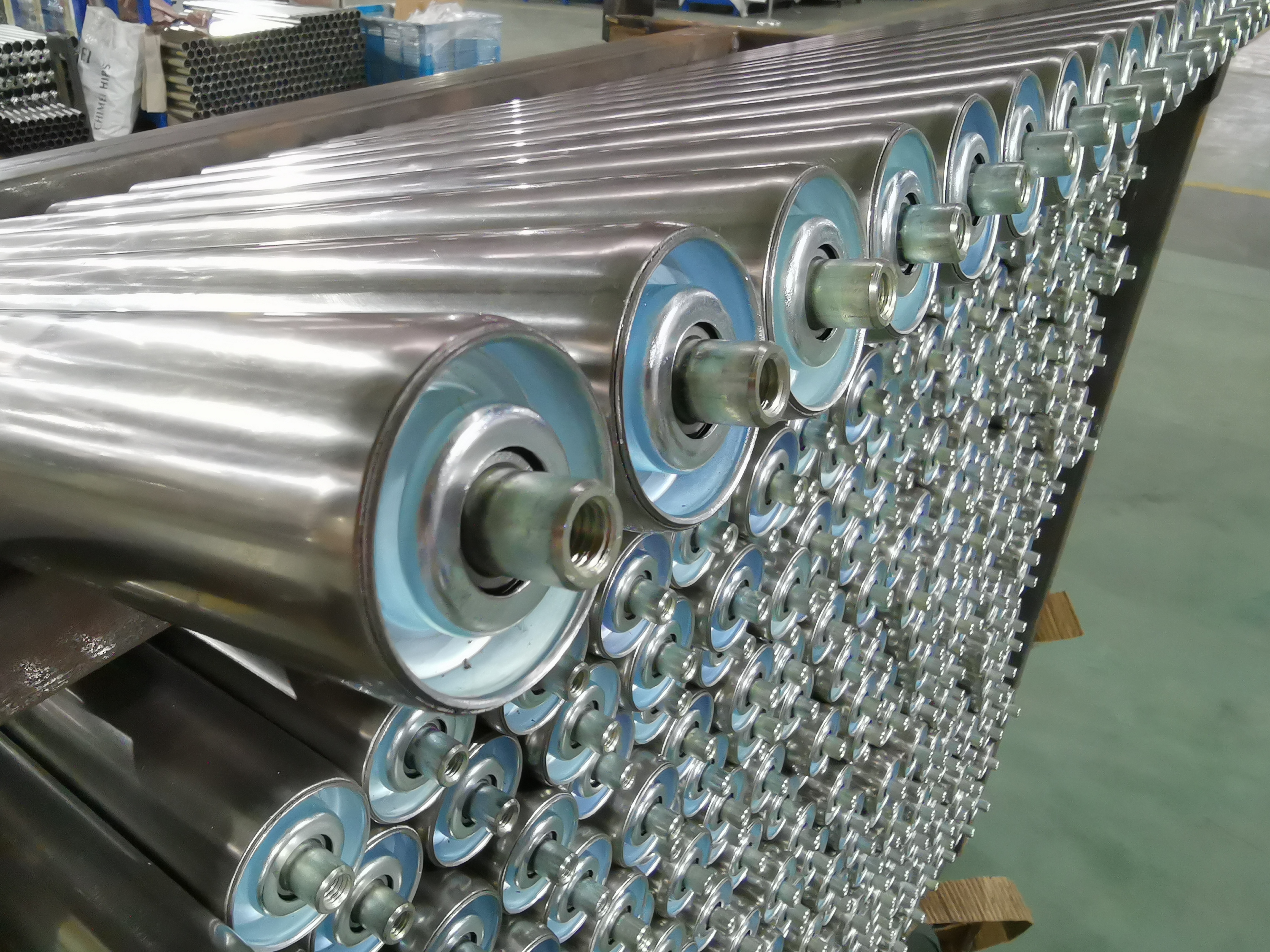

アプリケーション
