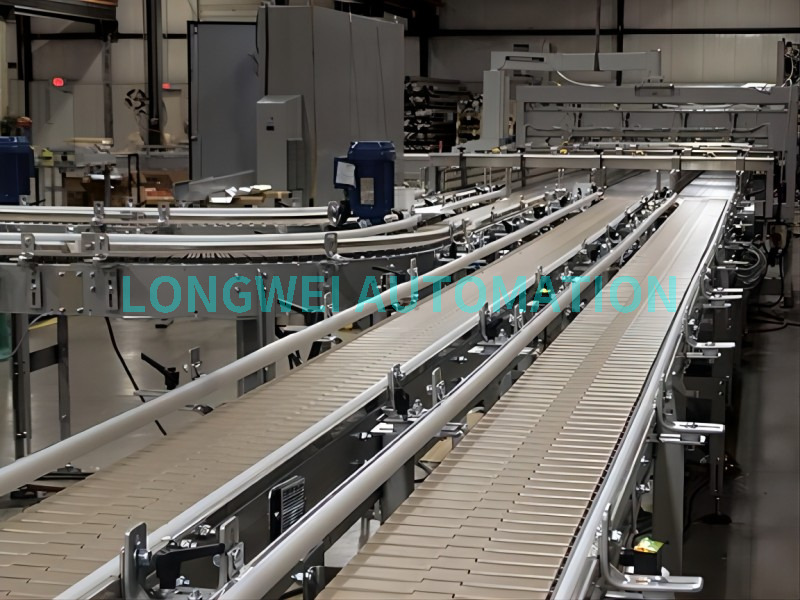

MatTop チェーン コンベヤは、正式にはモジュラー トップ プレート チェーン コンベヤとして知られており、連結されたエンジニアリング プラスチック チェーン モジュールを利用した連続コンベヤ システムです。これらのモジュールの上面には、建築物の「ドラゴンの骨」に似た補強リブ状構造が特徴であり、そのため一般名が付けられました。この設計により、スプロケットによって連続ループで駆動される、非常に安定した高摩擦係数の運搬プラットフォームが作成されます。これは本質的にモジュール式プラスチックコンベヤベルトとチェーンドライブの原理を完璧に融合したもので、特に最新の自動生産ラインでの製品の直接取り扱いに最適化されています。
優れた搬送性能
製品に優しい: 平坦でわずかに弾性のあるプラスチック表面により、穏やかな取り扱いが保証され、ボトル、缶、箱などの製品への傷や損傷が大幅に軽減され、低騒音で動作します。
安定した動作: オプションのサイドガイドと組み合わせたモジュールの緊密な噛み合わせにより、製品の正確な位置決めが保証され、高速でも転がり、傾き、または詰まりが防止されます。
プロセスの柔軟性: 動的蓄積 (ライン圧力蓄積)、方向転換、合流、方向転換を理想的にサポートします。複雑な追加機構を必要とせずに、直接アキュームコンベアとして機能します。
優れた衛生性と洗浄性
開放構造: モジュールは、液体の排水 (洗浄/滅菌後)、空気の流れ (冷却/乾燥用)、および破片の落下を促進するために、グリッドまたは大きな開口部を備えて設計できます。
衛生的な行き止まりがない: 滑らかで継ぎ目のない表面は、高圧の熱水、蒸気、化学洗剤に耐え、すぐに乾燥します。食品および製薬業界の厳しい衛生基準 (FDA、EHEDG など) を満たしています。
安全な素材: 主にポリプロピレン (PP) やポリエチレン (PE) などの食品接触規制に準拠した素材を使用しており、帯電防止や抗菌特性のオプションもあります。
高い耐久性とコストパフォーマンス
優れた耐食性: 全プラスチック構造は水、酸、アルカリ、洗剤に耐性があり、特に湿った頻繁に清掃される環境では、金属ベルトをはるかに上回る耐用年数を提供します。
非常に低いメンテナンスコスト: モジュール設計により、ベルト全体を分解せずに損傷したモジュールを個別に交換できるため、ダウンタイムとメンテナンスコストが大幅に削減されます。通常、操作は無潤滑で行われるため、グリースによる製品汚染のリスクが排除されます。
設計の柔軟性: 幅、長さ、回転半径を生産ラインのレイアウトに応じてカスタマイズできるため、設置が容易になります。
| 仕様カテゴリ | 特定のパラメータとオプション |
|---|---|
| 1. チェーンモジュール | 材質：ポリプロピレン（PP、汎用）、ポリエチレン（PE、耐衝撃）、ポリオキシメチレン/アセタール（POM、高摩耗・低摩擦）、ナイロン（PA、高靭性）。 表面パターン：フラット、滑り止めダイヤモンドパターン、グリッドタイプ（さまざまな開口部）、リブ/隆起パターン。 標準色: ホワイト (食品グレード)、ブルー、グリーン、ブラック。 単一モジュールの寸法: ピッチ (例: 25.4mm、37.15mm、38.1mm、50.8mm、76.2mm)。幅 (例: 38mm ～ 200mm+)。 |
| 2. チェーン構造 | 一体成型ヒンジタイプ：軽量、静音、無給油で中軽荷重に適します。 モジュラーローラータイプ（ブッシング/ローラー付き）：個別のモジュール、ピン、ブッシング、ローラーから組み立てられます。高強度、耐摩耗性、低摩擦を実現し、重荷重・長距離搬送に適しています。 |
| 3. システムパフォーマンス | ベルト総幅: 複数のストランドを結合することにより実現され、200mm から 3000mm 以上までカスタマイズ可能。 搬送速度: 通常の範囲は 0.5 ～ 50 メートル/分です。 最小回転半径: データシートに指定されているピッチによって決定されます (例: 内側半径 R=300mm)。 動作温度: 通常 -10°C ～ +90°C (材質によって異なります)。 引張強度: チェーン シリーズによって異なり、単ストランドの破断強度は数千から数万ニュートン (N) の範囲です。選定には負荷に応じた計算が必要です。 |
| 4. 主要な付属品 | サイドガイド: ステンレス鋼またはプラスチック (UHMW など)、高さ調節可能 (25 ～ 150mm)。 ストップ/ディバイダーストリップ: 横方向 (製品の分割/停止用) または縦方向 (ガイド用)。 クリーニング システム: ポリウレタン スクレーパーまたはナイロン ブラシ ロール。 ドライブスプロケット: 6 歯、8 歯、10 歯、スチールまたはステンレススチール製。 |
食品および飲料: ボトル入り飲料水、ジュース、ビール、缶、乳製品、焼き菓子の充填、包装、滅菌、冷却ライン。
消費財: シャンプー、化粧品ボトル、瓶の充填、キャッピング、ラベル貼り、箱詰めライン。
梱包と物流: カートンやトートバッグの搬送、仕分け、パレット積み。
医薬品: ブリスターパック、バイアル、薬箱の包装および搬送ライン。
MatTop チェーン コンベヤは、現代の軽工業自動化生産の基礎となる装置です。モジュール式プラスチックチェーンモジュールを中心に、製品の保護、衛生、レイアウトの柔軟性、効率的なメンテナンスなどの主要なニーズに完全に対応します。さまざまな材質、表面パターン、チェーン構造、付属品を選択することで、特定のプロセスフローに完全に適合する信頼性の高い搬送システムを構築できます。生産ラインの効率、信頼性、衛生基準を強化するには理想的な選択肢です。選択には、搬送される製品の特性、プロセス環境、レイアウト要件を総合的に考慮し、正確な構成のために特定のサプライヤーの仕様マニュアルを参照する必要があります。
