R2624
RONWIN
HS Code: 8431390000

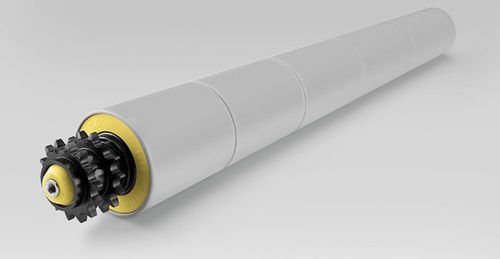

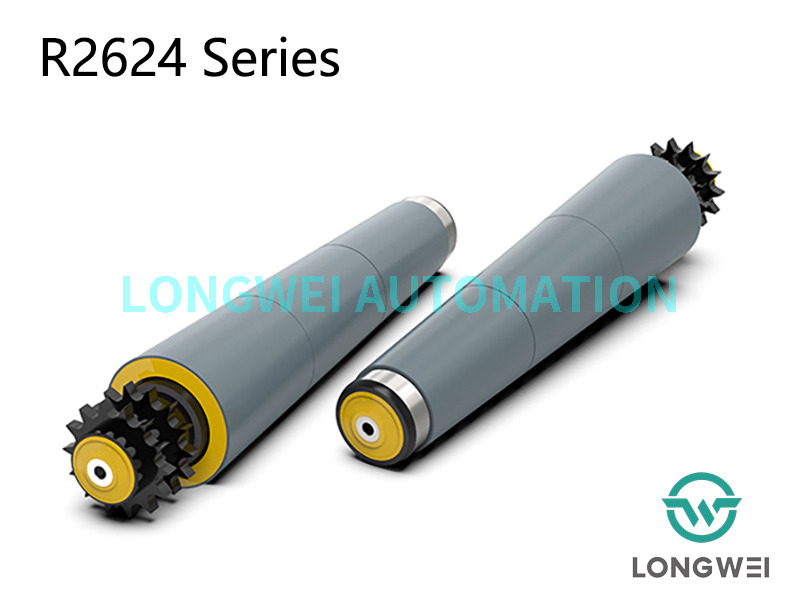

中耐久ポリマー スプロケット テーパー スリーブ コンベヤ ローラーは、コンベヤ ローラーの機能と信頼性の高い駆動機構を組み合わせた統合コンポーネントです。中負荷用途向けに設計されており、ポリマー (プラスチック) スプロケットとテーパースリーブを使用してドライブチェーンからローラーに直接動きを伝達するため、ベアリングやスプロケットアセンブリを別個に用意する必要がありません。
簡単に言うと、これは「すぐに取り付けられる」ローラーで、シャフトにスライドさせ、テーパースリーブで所定の位置にロックし、チェーンに接続します。
1. ローラーチューブ:
材質: 通常はスチール (塗装、亜鉛メッキ、またはステンレス) で作られ、場合によってはポリマーで作られます。中程度の負荷の場合は、中程度の荷重に適した肉厚の亜鉛メッキ鋼管が使用されることがよくあります。
機能: これは、製品を物理的に運ぶ円筒面です。ローラーの直径と長さによってローラーのサイズが決まります (例: 直径 50mm x 長さ 500mm)。
2. ポリマースプロケット:
素材: ナイロン、アセタール (POM/デルリン)、ポリアミドなどの高性能エンジニアリング ポリマーで作られています。
機能: このスプロケットは、ローラー チューブの一端に永久的に取り付けられています (多くの場合、圧入、成型、またはキーでロックされています)。その歯は、標準のローラー チェーン (ANSI #35、#40、#50 など) と噛み合うように設計されています。
なぜポリマーなのか?
騒音の低減: 金属同士の接触よりもはるかに静かです。
耐食性：錆びません。
無潤滑: 乾燥状態で動作し、クリーンな環境 (食品、包装など) での汚染リスクを軽減します。
コスト効率が高い: 一般に、機械加工されたスチール製スプロケットよりも安価に製造できます。
3. テーパースリーブ (またはテーパーロックブッシュ):
材質: 通常は精密鋳造または機械加工された鋼です。
機能: これはデザインの素晴らしい部分です。テーパー状の内穴と外ネジを備えたブッシュです。ローラーのエンドキャップ内に収まります。
仕組み: おねじに六角ナットを締めると、スリーブが軸方向に引っ張られます。テーパーがあるため、ローラーは半径方向外側に押し付けられ、ローラーの内側との間に非常に大きな機械的締まり嵌めが形成され、同時に角形または円形のドライブシャフトをしっかりとクランプします。これにより、溶接、止めネジ、ピンを使用せずに、ローラーをシャフトにしっかりとロックします。
4.ベアリング:
ローラーの内側に位置し、固定ドライブシャフト上で自由に回転できます。これらは通常、事前に潤滑され、密封されています（深溝玉軸受など）。
取り付け: ローラーは、コンベアフレームにあらかじめ取り付けられている角型または丸型のドライブシャフトにスライドさせて取り付けます。
ロック：テーパースリーブの六角ナットをレンチで締め付けます。この動作によりスリーブが拡張し、ローラー アセンブリがシャフトにしっかりとロックされます。この接続により、シャフトからローラーにトルクが伝達されます。
駆動: モーターによって駆動されるチェーンは、ローラー上のポリマー製スプロケットと噛み合います。チェーンが動くとスプロケットが回転し、ローラー全体が回転します（スプロケットはチューブに固定されており、チューブはスリーブを介してシャフトにロックされているため）。
簡単な取り付けと取り外し：テーパースリーブシステムにより、特殊な工具を使わずに簡単に取り付けおよび取り外しができます。ナットを緩めるとロックが解除され、メンテナンスや交換の際にローラーをシャフトから簡単にスライドさせることができます。
メンテナンス不要: 密閉ベアリングと無潤滑ポリマースプロケットにより、定期的なグリースアップやメンテナンスは必要ありません。
優れた位置合わせ: テーパースリーブのしっかりしたロックにより、ローラーとシャフトの完璧な位置合わせが保証され、ぐらつきや不均一な摩耗が防止されます。
振動の軽減: ポリマー製スプロケットは、全金属製システムと比較して振動と騒音を軽減します。
費用対効果が高い: これはオールインワンのソリューションであり、在庫する部品の数と組み立ての労働時間を削減します。

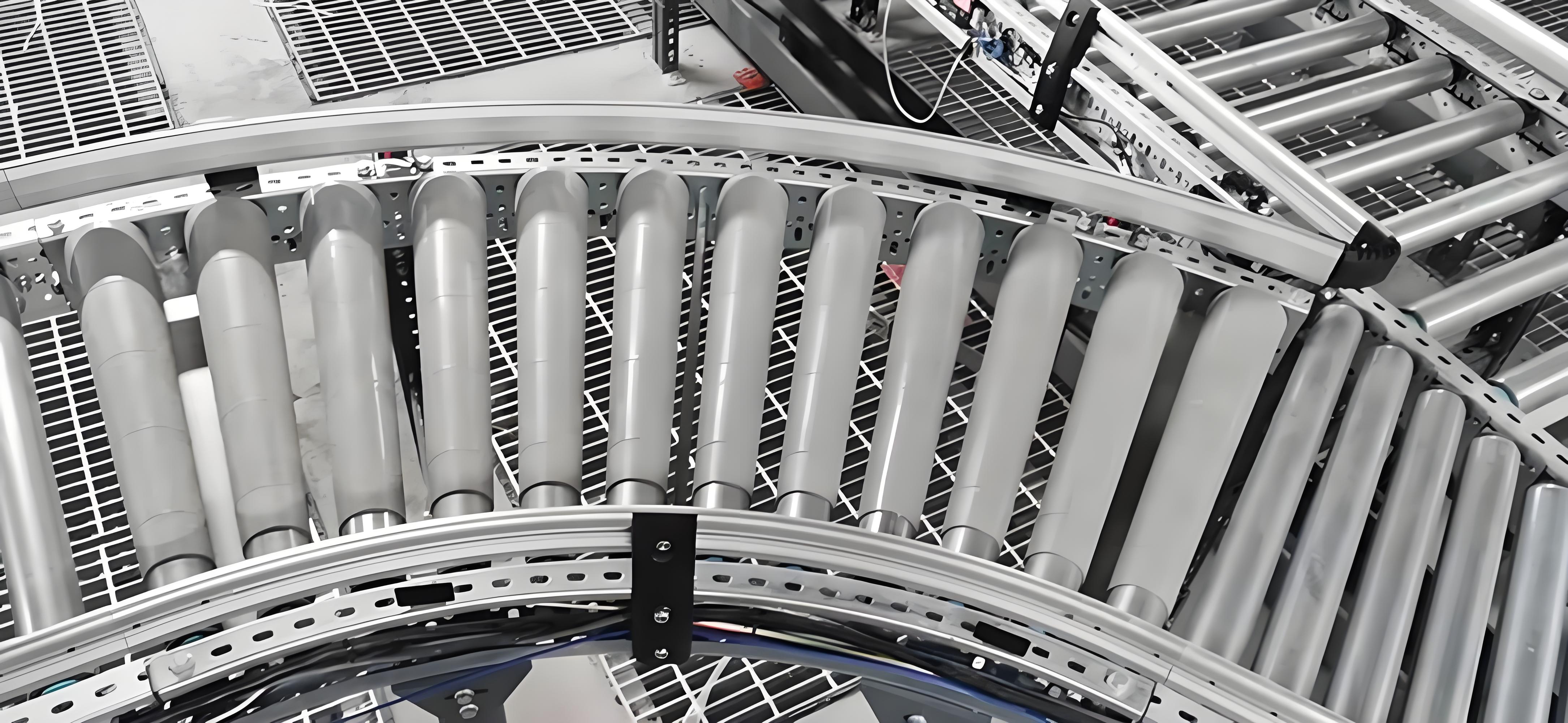

このタイプのローラーは、次のような中量の動力ローラーコンベヤー システムに最適です。
荷物の取り扱い: 配送センターおよび宅配便サービス。
食品および飲料の加工および包装: 耐食性と洗浄性が重要な場合。
箱物コンベヤ: 製造および倉庫でのカートンの移動に。
組立ラインコンベヤ: 正確で信頼性の高いローラーの動きが必要な場合。

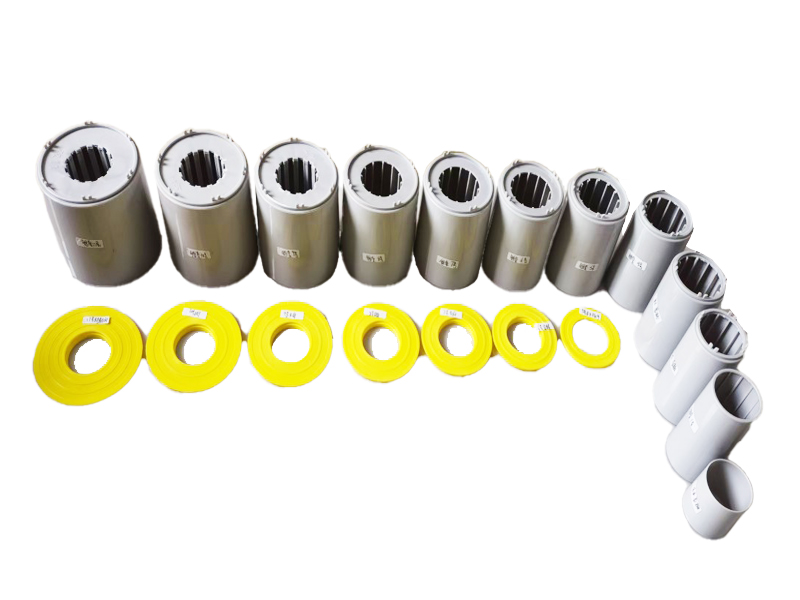

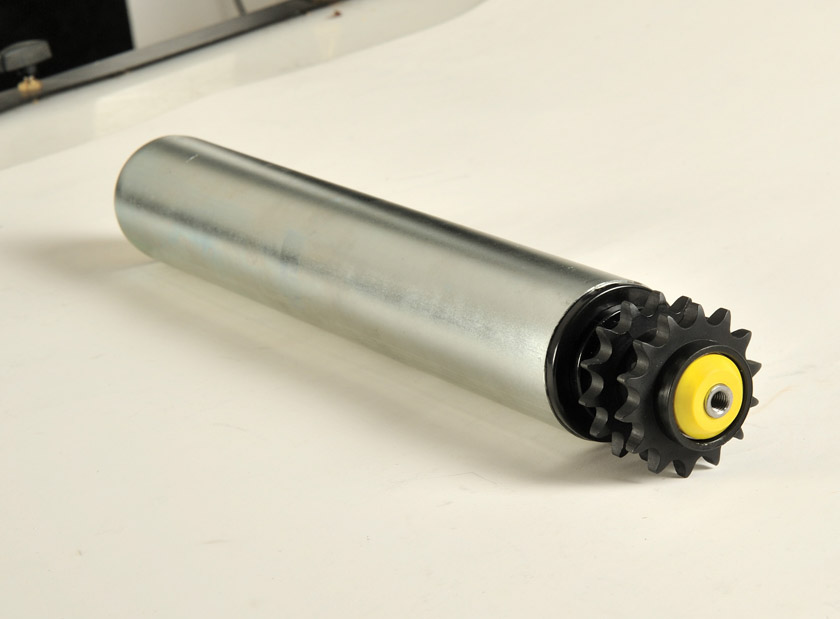

R2224シリーズダブルポリマースプロケットをベースにしています。 ストレートスチールローラー 、テーパースリーブスプロケットドリブンローラーは耐衝撃性、耐摩耗性があり、炭素鋼ローラークリンダーはポリプロピレン (PP) テーパースリーブで覆われています。
ローラーの駆動部に従来のスチール製スプロケットに代わり、高性能ポリアミド製スプロケットを採用し、作動音が比較的静かです。
精密ボールベアリング、ポリマーベアリングハウジング、エンドカバーで構成されるベアリングユニットが重要です。それは単に見た目が良いからではありません。また、静かでスムーズに動作します。
ローラーのエンドキャップは、作業環境における水の飛沫や粉塵に効果的に耐えます。
スプロケットとチェーンの早期摩耗を防ぐため、円すいころ間の角度 (軸角度) が 5° を超えないようにすることをお勧めします。
通常、輸送される商品の重量は 50 kg までです。
使用温度範囲は-5℃～+40℃です。
チューブ M物質的な | D1 | W | D2 | 軸 | E | L |
スチール、ステンレス | 56 | 200 | 69 | Φ12 | E=W+63 | 長さ=幅+63 |
300 | 74.5 | |||||
400 | 81 | |||||
500 | 88.5 | |||||
600 | 96 | |||||
700 | 102.5 |
本質的に、中耐久ポリマー スプロケット テーパード スリーブ コンベヤ ローラーは、スマートで効率的で使いやすいコンポーネントです。スチールローラーの耐久性、ポリマースプロケットの静かでクリーンな利点、そしてテーパースリーブの非常に信頼性が高く使いやすいロック機構を兼ね備えており、最新のコンベヤ設計に非常に人気のある選択肢となっています。
