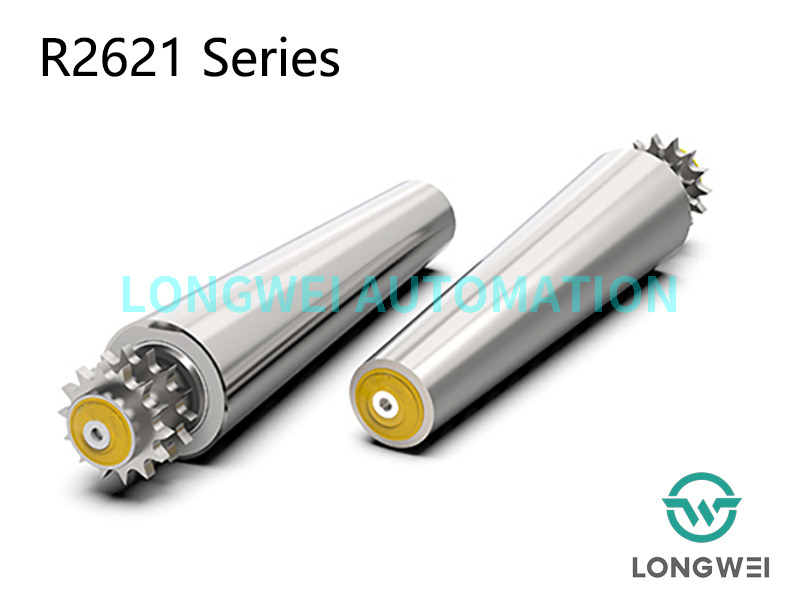

R2621
RONWIN
HS Code: 8431390000
アプリケーション aレア
搬送システムを扱う内部ユニットの曲線部分は、スチール製テーパーローラーがチェーンによって駆動されます。スチール製ストレートスプロケットローラーと組み合わせてボックスコンベアラインを一体化します。主にケース、コンテナ、パレット、バレルなどを輸送するための重荷重コンベヤに適用されます。
重耐荷重
ローラー本体は鋼板を一定の円錐度に溶接し、スチール製スプロケットをローラー本体に溶接することにより、より高いトルクを伝達することができ、重量物輸送の要求に応えます。
作業環境の幅が広がります
スチール製ローラー本体とスチール製スプロケット、スチール製精密ボールベアリングを備えたスチール製ベアリングハウジングにより、ローラーは高温と低温の両方で動作できます。
汚れや水からの優れた保護
ローラーのエンドキャップは作業環境においても防塵・防滴性に優れています。
T技術データ
| 一般的な技術データ | |
| 最大。耐荷重 | 200kg |
| 最大。コンベア速度 | 30m/分 |
| 温度範囲 | −30〜＋80℃ |
材質 | |
| チューブ | 炭素鋼、ステンレス鋼 |
| シャフト | 防錆油塗装鋼材、亜鉛メッキ鋼材、ステンレス鋼 |
| ベアリングハウジング | スチール |
| ベアリング | 精密ボールベアリング |
Dライブエレメント | |
複列スプロケット | 亜鉛メッキスチール、黒色酸化、08B14 |
| D設計バージョン | |
| エンドキャップ | ポリプロピレン、イエロー/グレー |
| 表面処理 | 亜鉛メッキ、クロムメッキ |
| 遅れている | ゴム、PU |
R2621シリーズスチールスプロケットテーパーコンベヤローラの概略図
シリーズの寸法 R2621 雌ネジ取り付け
チューブ M物質的な | D×T | シャフト | L | Sプロロケット |
スチール、亜鉛メッキ | 38×1.2 | Φ12/六角11 | 長さ=幅+63 | 08B14T |
スチール、亜鉛メッキ | 42×1.5 | Φ12/六角11 | 長さ=幅+63 | 08B14T |
スチール、亜鉛メッキ | 50×1.5 | Φ12/Φ15/六角11 | 長さ=幅+63 | 08B14T |
D1 | C学位 | D2 | |||||
W=200 | W=300 | W=400 | W=500 | W=600 | W=700 | ||
Φ38 | 3.6° | Φ50.6 | Φ56.9 | Φ63.2 | Φ69.5 | Φ75.8 | Φ82.1 |
Φ42 | Φ54.6 | Φ60.9 | Φ67.2 | Φ73.5 | Φ79.8 | Φ86.1 | |
Φ50 | Φ62.6 | Φ68.9 | Φ75.2 | Φ81.5 | Φ87.8 | Φ94.1 | |
