DGBL38
RONWIN
HS Code: 8431390000

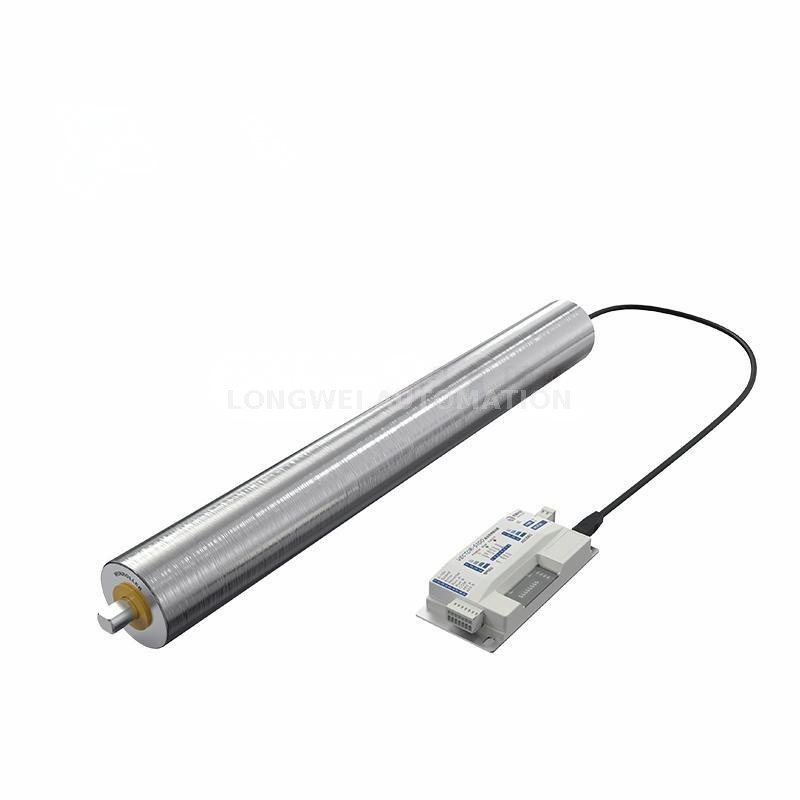

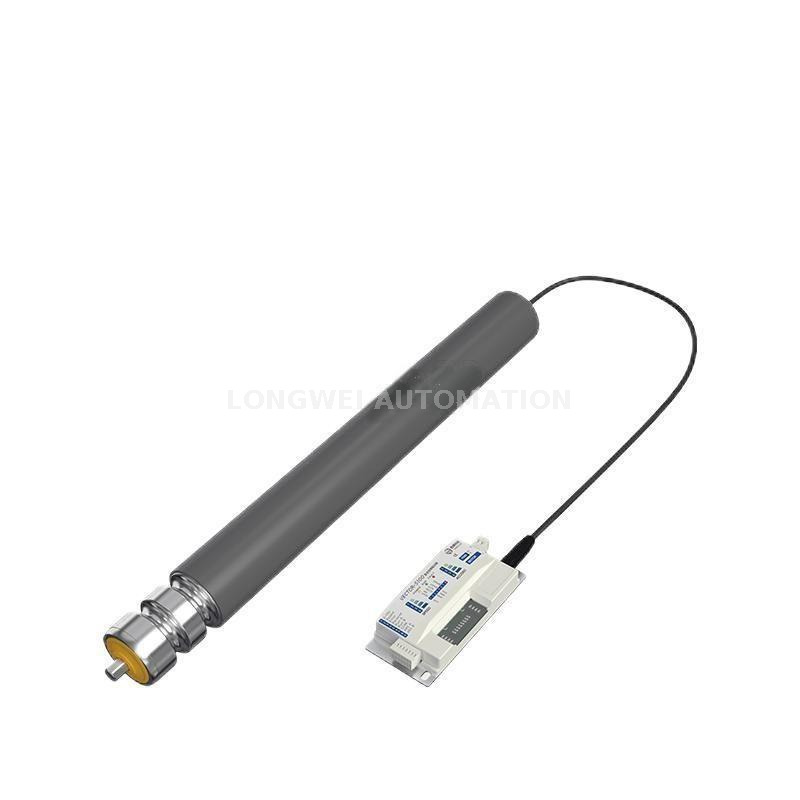

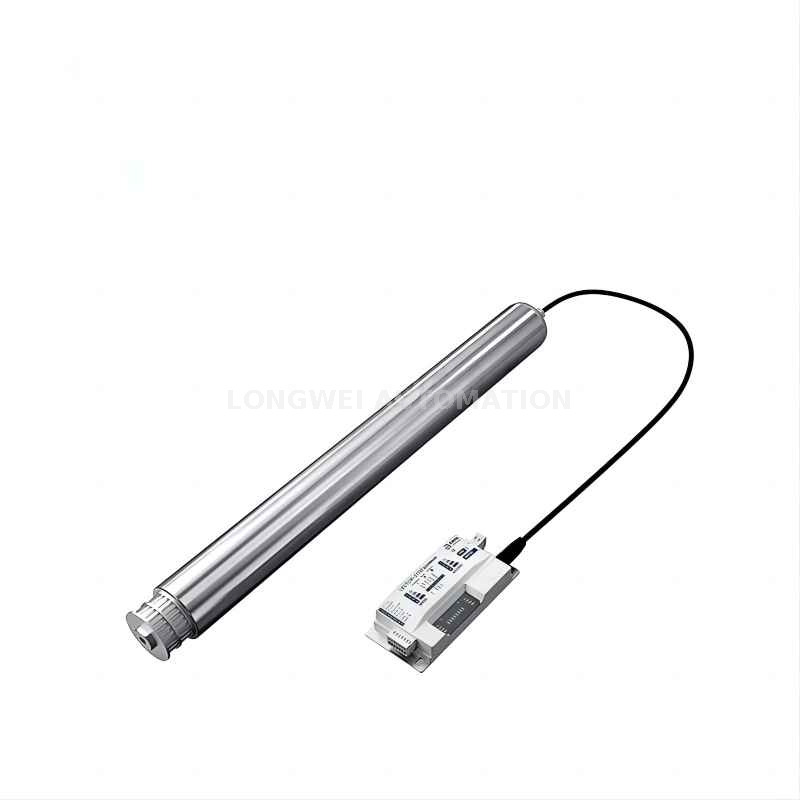

モーター駆動ローラー (モーター駆動ローラーまたは従動ローラーとも呼ばれる) は、ローラー内部に電気モーターを直接組み込んだコンベア システムで使用されるローラーの一種です。外部モーターがベルトやチェーンを介してローラーを駆動する従来のコンベア システムとは異なり、モーター駆動ローラーにはモーターが内蔵されているため、システムがよりコンパクトで効率的で、メンテナンスが容易になります。
内蔵モーター – モーターはローラー内に内蔵されているため、外部駆動コンポーネントは必要ありません。
ダイレクトドライブ機構 – 動力を直接ローラーに伝達するため、エネルギーロスが少なく効率が向上します。
モジュラー設計 – 取り付けと交換が簡単で、ダウンタイムが削減されます。
低メンテナンス – 可動部品が少ない (ベルト、チェーン、ギアがない) ため、磨耗が少なくなります。
静かな動作 – 従来のコンベヤドライブと比較して騒音が低減されています。
カスタマイズ可能な速度 – 一部のモデルでは、可変周波数ドライブ (VFD) またはコントローラーを介して速度制御が可能です。
物流、倉庫、製造におけるコンベヤ システム。
梱包および仕分けライン (e コマース フルフィルメント センターなど)。
食品加工および製薬産業 (衛生と清潔さが重要な場所)。
自動車およびエレクトロニクス産業の組立ライン。
速度調整および中～軽負荷シナリオ向けに特別に設計されており、優れたパフォーマンスと安定した動作を実現します。
高効率省エネパワーコア：内蔵DCブラシレスギヤードモーターを搭載し、高効率、省エネ、長寿命の耐久性を保証します。専用コントローラーと組み合わせることで、正確な速度制御が可能になります。
安全電圧設計: 24VDC または 48VDC の安全電圧で動作し、安心して信頼性が高く安全な使用を保証します。
広い速度範囲: 0.8〜79 m/minの範囲で速度を調整でき、12%〜130%の幅広い速度調整範囲で、さまざまなシナリオにわたる多様なニーズに対応します。
強力な互換性を備えたスマート コントロール: 複数のインテリジェント コントローラーと互換性があり、簡単な IO 制御を可能にして、便利な操作と高レベルのインテリジェンスを実現します。
プレミアムローラー本体素材: ローラー本体のオプションには亜鉛メッキ炭素鋼またはステンレス鋼が含まれており、堅牢性と耐久性を保証します。長さをカスタマイズして柔軟に適応できます。

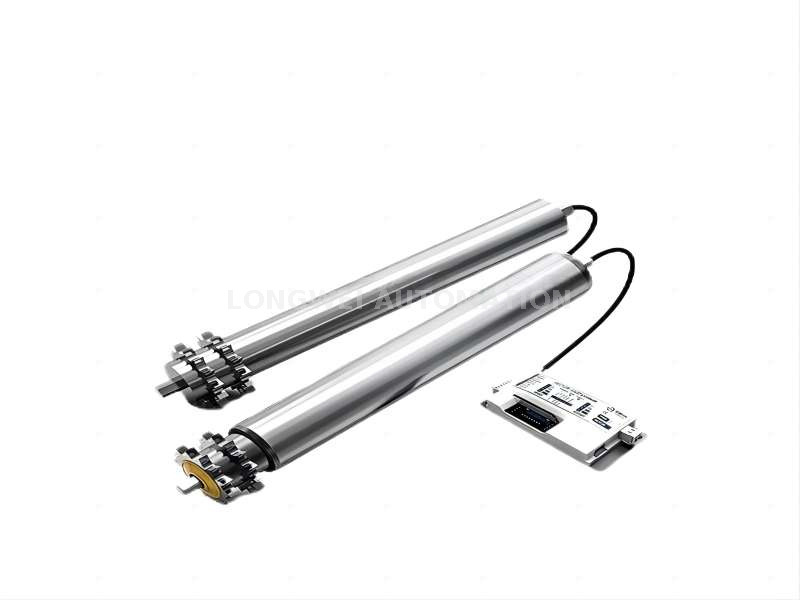

多彩なリンケージ設計: 溝付きローラーをサポートし、Poly-V プーリー、V プーリー、その他のリンケージ コンポーネントを取り付けることができ、さまざまな伝動ニーズに対応し、作業効率を向上させます。
簡単でスマートな取り付け: シンプルで便利なセットアップとインテリジェントな制御システムの組み合わせにより、スムーズで効率的、安定した動作を実現します。
| 1.ケーブル | 3. フロントベアリングハウジング | 5. ギアボックス | 7. チューブ壁 | 9. エンドシャフト |
| 2.出口端シャフト | 4.モーター | 6. 治具 | 8. リアベアリングハウジング | 10. ホールチップ |
型番例：DGBL38-20W-S-線速-RL（≧203mm、特注）-ローラーボディ材質-駆動モード-H1H
RL=注文長さ(エンドカバー含む) EL=固定長さ AGL=シャフト長さ
| 定格電力：20W、電圧：DC24C | |||||
|---|---|---|---|---|---|
| 線速度 | 速度範囲(m/min) | 定格トルク(N・m) | 始動トルク(N・m) | 定格トラクション (ん) | トラクションを開始する (ん) |
| 7 | 0.8～9.8 | 3.46 | 10.4 | 182 | 546 |
| 20 | 2.4-3.6 | 1.17 | 3.5 | 62 | 185 |
| 30 | 3.6-39 | 0.77 | 2.3 | 41 | 122 |
| 61 | 7.6-79 | 0.37 | 1.1 | 20 | 60 |
