日本語 日本語CR100
RONWIN

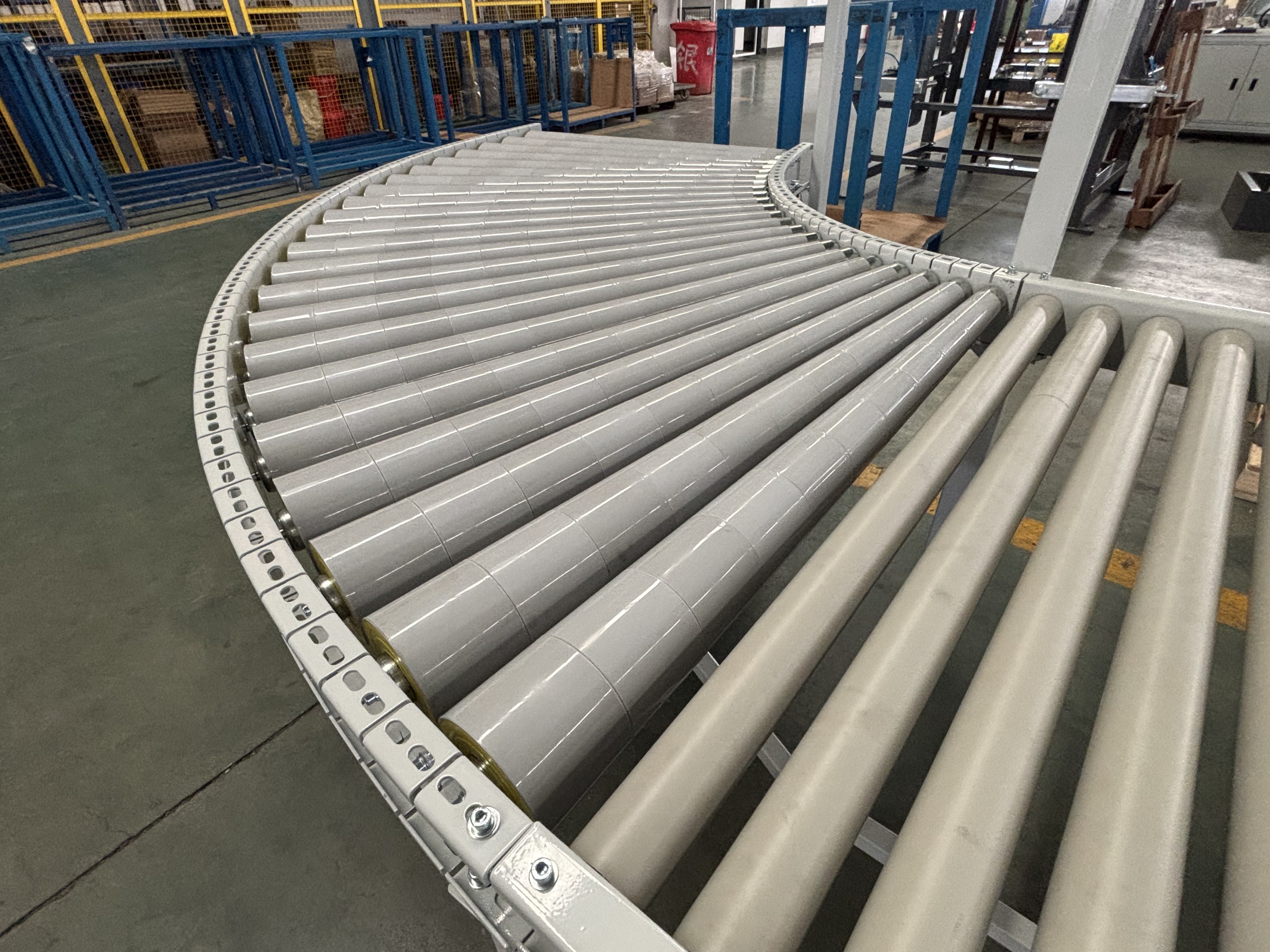

グラビティカーブローラーコンベヤは重力コンベヤの一種です。その中心的な特徴は次のとおりです。
動力駆動なし：コンベア自体にはモーターなどの動力源がありません。
重力を利用：搬送物の重量と一定の傾斜角を利用し、重力によりローラー上を自然に滑り落ちます。
曲線デザイン: フレームとローラーの配置は特定の円弧 (通常 90° または 45°) を形成し、2 つの直線コンベアセクションを接続し、搬送方向を変更するように特別に設計されています。
動作原理は非常にシンプルです。アイテムは、上端から押し出されます。
直線コンベアをカーブセクションに挿入します。重力の下で、品物はローラーによって形成された曲線経路をたどり、スムーズに方向を変え、下端の出口に向かって滑り、コンベアラインの次のセクションに入ります。
湾曲フレーム: これは機器の骨格であり、通常は高張力鋼で作られており、スムーズな回転経路を確保するために必要な円弧 (例: 90°、45°、180°) に正確に曲げられています。
ローラー: これらは、中心となる耐荷重コンポーネントとガイドコンポーネントです。曲線セクションで使用されるローラーは、通常、特殊なパターンで配置されたテーパーローラーまたはストレートローラーです。
テーパーローラー: これは最も理想的で一般的なソリューションです。ローラーの直径は、内側 (円弧の中心に近づく) から外側に向かって徐々に大きくなります。この設計により、回転中、ローラーの内側と外側の線速度が異なることが保証されます (外側の経路は長いため、より高い線速度が必要ですが、内側の経路は短いため、より低い線速度が必要です)。これにより、物品はカーブの中心線に沿ってスムーズかつ安定して回転することができ、詰まり、渋滞、またはガードレールとの激しい摩擦を効果的に防止できます。
スタンドとレベリング フィート: 湾曲したフレーム全体をサポートするために使用され、通常は前後のコンベア セクションとのスムーズな接続を確保し、必要な傾斜を作成するために高さ調整可能です。
ガードレール: フレームの内側と外側の両方に取り付けられており、非常に重要です。その役割は、旋回中に遠心力によってアイテムが脱線するのを防ぐことです。ガードレールの表面には、摩擦と騒音を軽減するために摩耗ストリップが取り付けられていることがよくあります。
エネルギー効率が高く環境に優しい: 完全に重力で動作し、電力やその他のエネルギー源を消費しないため、運用コストが非常に低くなります。
シンプルな構造、簡単なメンテナンス: 複雑な電源および制御システムがなく、部品点数が少なく、故障率が低くなります。日常のメンテナンスは、通常、ローラーを清潔に保ち、自由に回転できるようにすることのみです。
スムーズで静かな動作：適切に設計された重力曲線ローラーコンベヤにより、最小限の衝撃と低騒音でスムーズに商品を回転させることができます。
高い費用対効果：電動カーブコンベヤ（カーブベルトコンベヤ、電動ローラーカーブなど）に比べて初期投資コストが大幅に低くなります。
高い柔軟性: さまざまな直線重力コンベヤや電動コンベヤと簡単に組み合わせて、複雑なコンベヤ ネットワークを形成できます。

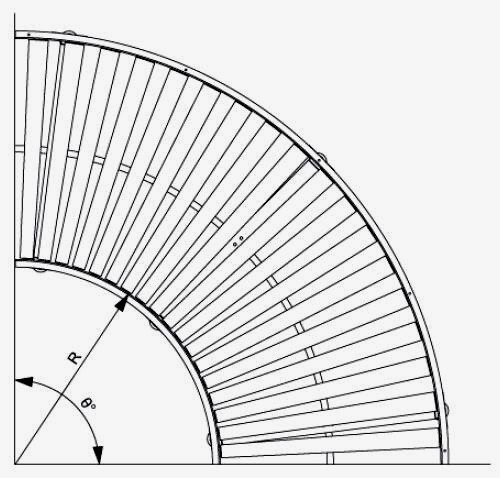

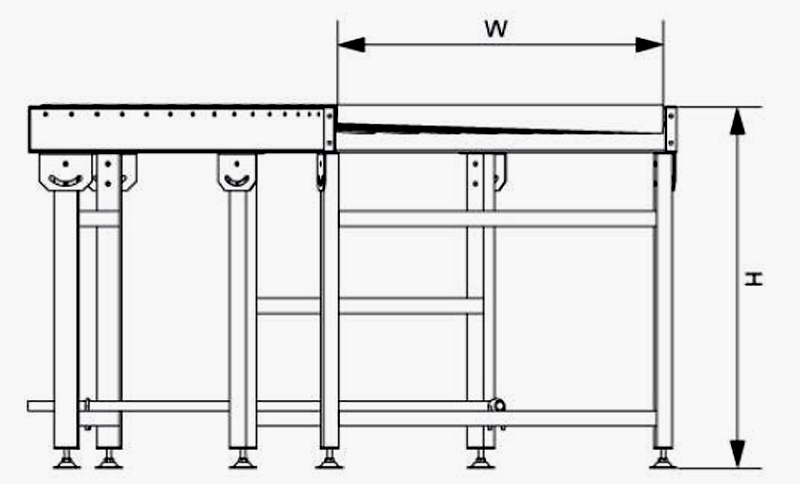

型番-ラック内幅(W)-ラック高さ(H)-回転半径(R)-回転角度(°)
注文番号例(単位mm)：CR100-500-700-900-90
| 仕様（単位：mm） | |
|---|---|
| ローラー直径 | 50（小端） |
| 内側半径を回転する | 900を提案します |
| 回転角度 | 45°、60°、90° |
| ローラーの角度 | ≤6° |
| ラック内寸幅 | 500、600、700、800、900、1000、1500 |
| ラックの高さ | 300-1500 |
| ラックの材質 | スチール製折板 |
| 支持脚の材質 | 角形鋼管 |
| コンベアの色 | プラスチックスペア、色が付いています お客様のご要望 |
注：ストレートローラ、テーパスリーブ付きストレートローラ、テーパローラはオプションです。
重力カーブ ローラー コンベアは、箱、カートン、トレイ、その他の品目の方向変更が必要な状況で広く使用されています。たとえば、次のとおりです。
倉庫および物流センター: 仕分けエリア、積み下ろしエリアでの異なるコンベヤラインを接続します。
生産ラインの包装: 製品をある生産ラインから別の生産ラインに移送します。
Express Parcel Sorting Centers: 荷物の経路を案内します。
スーパーマーケットの物流センター：食品、雑貨などを搬送します。
製造業: 組み立てライン間でのコンポーネントまたは完成品の移動。
明らかな利点にもかかわらず、選択する際にはその制限も考慮する必要があります。
商品の要件:
平底: 段ボール箱、プラスチック製のトートバッグ、木製パレットなど、商品の底面は硬くて平らでなければなりません。柔らかい袋や底面が凹凸のあるものは不向きです。
適度な重量: 商品にはローラーの転がり摩擦を克服するのに十分な重量が必要ですが、重すぎてもいけません。重すぎると、滑り速度が速すぎて制御が難しくなったり、過度に強力なローラーが必要になったりする可能性があります。
傾斜が必要: コンベア システム全体に十分な傾斜が必要です。そうしないと、商品が停滞してしまいます。
速度制御: 重力コンベアの速度は重量や傾斜によって変化するため、正確な制御が困難です。正確な位置決めが必要なステーションでは、ストッパーまたは後続の電動コンベヤセクションを使用する必要があります。
曲線半径の選択: 商品のサイズに基づいて適切な曲線半径を選択することが重要です。半径が小さすぎると、旋回中に大きな荷物が詰まったり、ガードレールに衝突したりする可能性があります。
Gravity Curve Roller Conveyor は、経済的で効率的かつ信頼性の高いマテリアルハンドリング回転ソリューションです。物理原理を完全に利用して、特定の条件下で自動化された材料の流れを実現します。コンベア システムを計画する際、商品が適切で現場の条件が許せば、多くの場合、回転機能を実装するための推奨ソリューションとなります。
