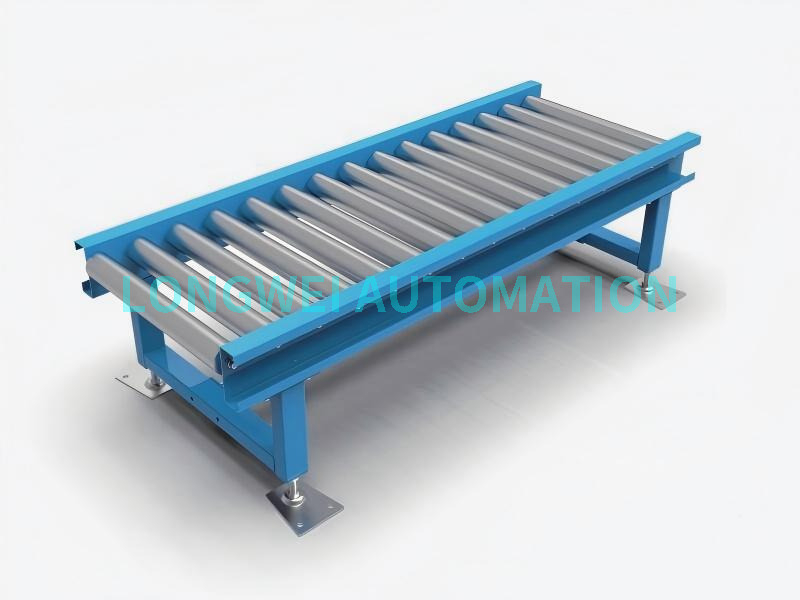

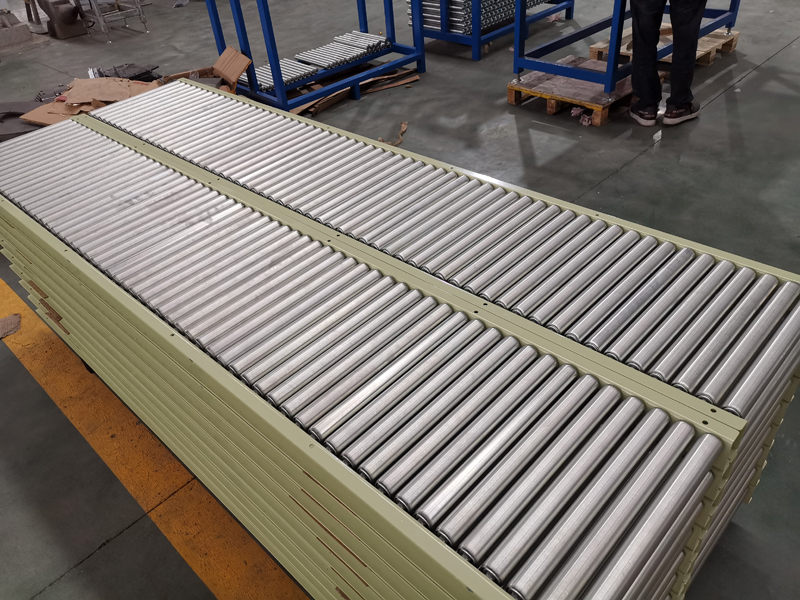

非駆動式ローラー コンベヤーは、重力ローラー コンベヤーとも呼ばれ、シンプルで汎用性があり、コスト効率の高いマテリアル ハンドリング システムです。その中心原理は、重力または手動の力を使用してアイテムを移動することです。ローラーはモーターに接続されていません。代わりに、車軸を中心に自由に回転します。コンベアに載せられた物品は、コンベアがわずかに傾斜している場合や、平坦な部分に沿って押されると、下方に移動します。
非駆動ローラーコンベヤは、商品を短距離から中距離で効率的に移動する必要がある業界で広く普及しています。その用途には以下が含まれます。
積み込みと積み降ろし: 最も一般的な用途はトラックの積み込み場です。商品は、トラックから簡単に降ろして、デクラインコンベアを通って仕分けエリアに誘導したり、トラックに押し上げて積み込んだりすることができます。
組立ライン: 製造においてワークステーション間で部品や製品を移動するために使用されます。オペレーターは、動力付きベルトの制約を受けることなく、組み立てのためにアイテムを所定の位置で回転させることができます。
蓄積とステージング: プロセスの次のステップ (梱包、検査、出荷前など) の前に製品を一時的に保管するのに最適です。移動ベルトによる圧力がないため、アイテムは背圧を受けることなく静止できます。
仕分けと注文ピッキング: 倉庫では、ピッキング モジュールに重力コンベアが使用されます。注文ピッカーはコンベアに沿って歩き、棚から商品を取り出し、ローラーに乗せて梱包ステーションまで滑り降りることができます。
梱包およびステージングエリア: 作業者が梱包されたカートンをステーションから楽に移動する必要がある梱包ベンチで使用されます。
動力付きコンベヤセクションの接続: 2 つの動力付きコンベヤ間 (例: ベルトコンベヤとローラーコンベヤの間) の安価なブリッジセクションとして機能します。
非駆動ローラーコンベヤの特長により、上記の用途に適しています。
費用対効果が高い: 動力付きコンベア システムと比較して、初期コストが非常に低くなります。モーター、ドライブ、電気部品を購入したり取り付けたりする必要はありません。
低メンテナンス: モーター、ドライブ、複雑な制御がないため、故障する可能性のあるものはほとんどありません。通常、メンテナンスには、ローラーが自由に回転することを確認し、場合によってはベアリングに注油するだけが含まれます。
簡単な設置と柔軟性: モジュール式なので、専門的な技術スキルがなくても簡単にセットアップ、再構成、または再配置できます。直線セクション、曲線、支線に組み込むことができます。
エネルギー効率: 電力消費がゼロであるため、環境に優しく、運用コストが低いオプションとなります。
静かな動作音：物品とローラーの転がる音のみなので、騒音が気になる作業環境に最適です。
多用途の荷物処理: アイテムの底部が硬くて平らであれば、幅広いサイズ、重量、材質に対応できます。カートン、トートバッグ、ドラム缶、パレットに最適です。
傾斜または手動の力が必要: 手動で押さずに移動するには、コンベアを下向きの傾斜に設定する必要があります (荷物の重量に応じて、通常は 1.5% ～ 3%)。平らな面では、アイテムを押す必要があります。
制限された制御: 速度を制御したり、コンベヤを自動的に開始または停止したりする機能はありません。アイテムは抵抗 (別のアイテム、停止、またはラインの終点) に達するまで転がり続けます。
壊れやすい荷物や不安定な荷物には適していません: 移動は重力に依存しているため、適切に制御されていない場合、アイテムが速度を上げて衝突する可能性があります。底が凹凸のあるものや柔らかいものは適しません。
直線または単純な曲線パスに限定: 曲線は利用できますが、複雑なルーティングや垂直昇降は動力システムなしでは不可能です。
| 特徴 | 説明 | 含意 |
|---|---|---|
| 電源 | 重力または手動プッシュ | 長所: エネルギーコストがゼロ。短所: 坂道や人間の努力が必要です。 |
| コスト | 初期投資が低い | シンプルなマテリアルフローで非常に経済的です。 |
| メンテナンス | 非常に低い | ダウンタイムとメンテナンススタッフのコストを削減します。 |
| 騒音レベル | とても静か | オフィス、小売店のバックルーム、静かな組立エリアに適しています。 |
| 負荷制御 | 最小限 | 正確な位置決めや自動プロセスには適していません。 |
| 柔軟性 | 高 (モジュラー) | 変化するレイアウトのニーズにも簡単に対応できます。 |
| 負荷の種類 | 硬くて底が平らなもの | 袋、緩んだ部品、不規則な形状のものには使用できません。 |
結論として、非駆動ローラーコンベアは、シンプルなマテリアルハンドリングの主力製品です。そのアプリケーションは、完全な自動化が必要とされない、安価で信頼性が高く、メンテナンスの手間がかからない頑丈なアイテムの移動が必要なあらゆる場所に集中しています。

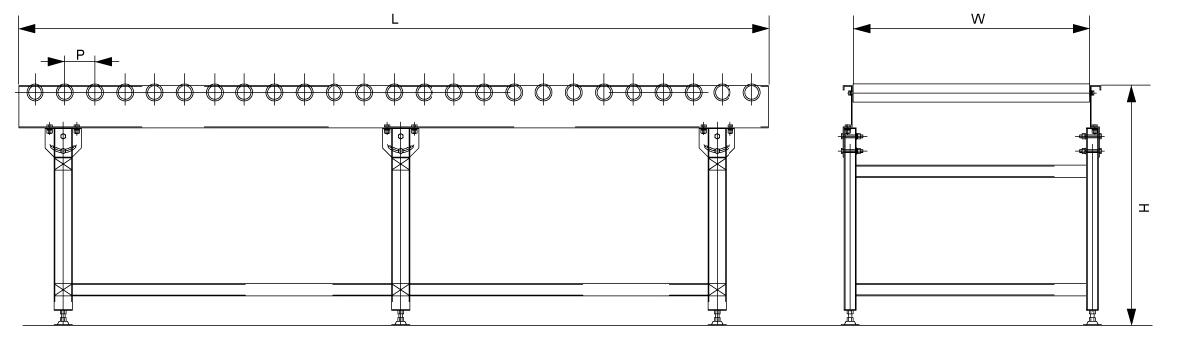

型番・ラック内幅(W)・ラック高さ(H)・ラック長さ(L)・ローラー径(D)・ローラーピッチ(P)
注文番号例（単位mm）：SR100-500-600-1000-50-75
| 無駆動ストレートローラコンベヤ SR100仕様 | |
|---|---|
| ローラー径(mm) | 25、38、50、60、76、80、89 |
| ローラーピッチ(mm) | 75、100、150 |
| ラックの長さ | 2m、3m4m、5mまたは顧客の要求に応じて |
| ラック内幅(mm) | 500、600、700、800、900、1000、15000または お客様のご要望に応じて |
| ラック高さ (mm) | 300 ～ 1500、400 をお勧めします |
| ラックの材質 | スチール折板、アルミニウムプロファイル |
| 支持脚の材質 | 角形鋼管、アルミニウム形材 |
| コンベアの色 | プラスチックスペア、色が付いています お客様のご要望 |
カートンフローラックシステム用重力ローラーコンベアモジュール

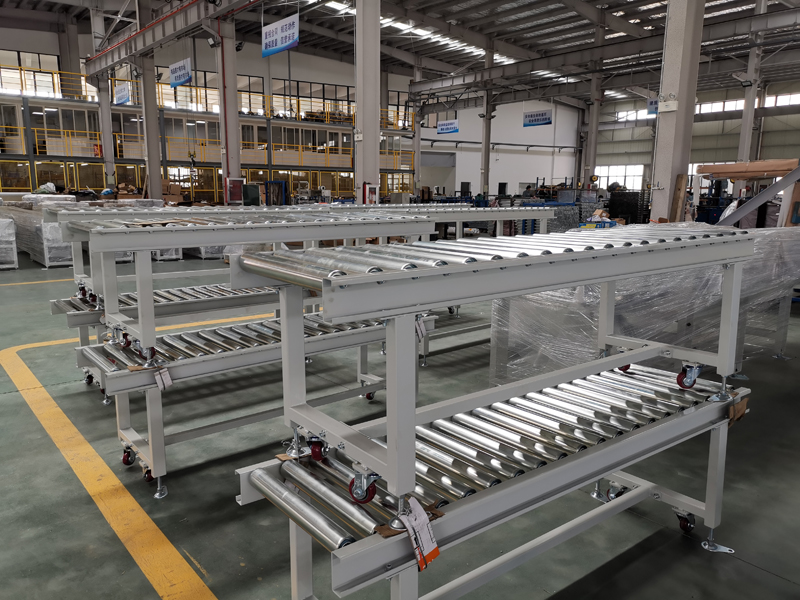

箱詰め資材搬送用キャスター付グラビティローラーコンベヤ
家具工場用エンドストップ付き重力ローラーコンベア

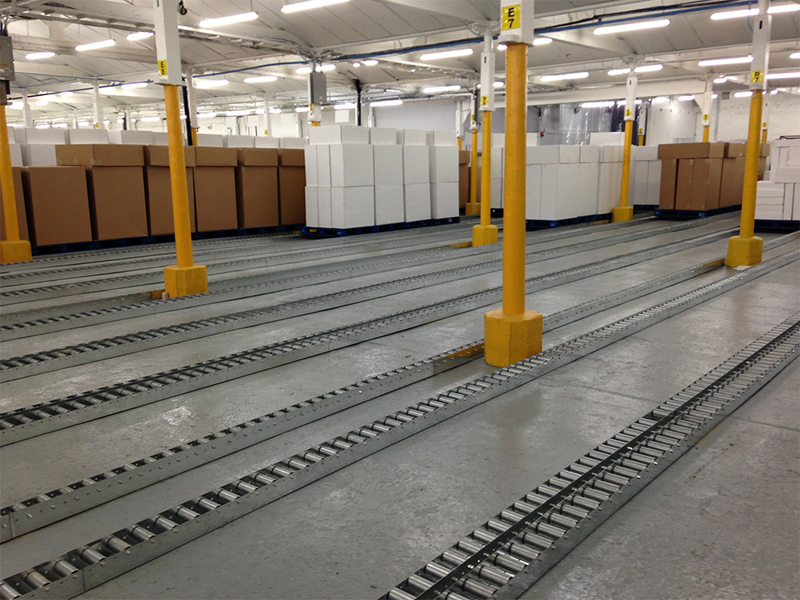

倉庫内物流用グラビティローラーレール

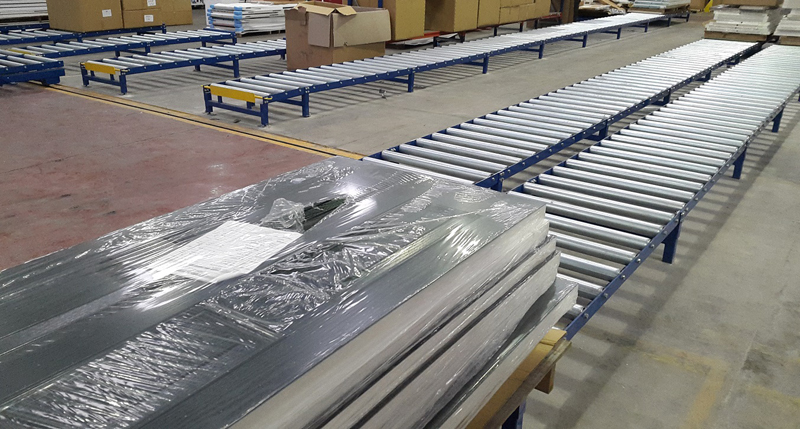

ドア生産工場用エンドストップ付き重力ローラーコンベヤ

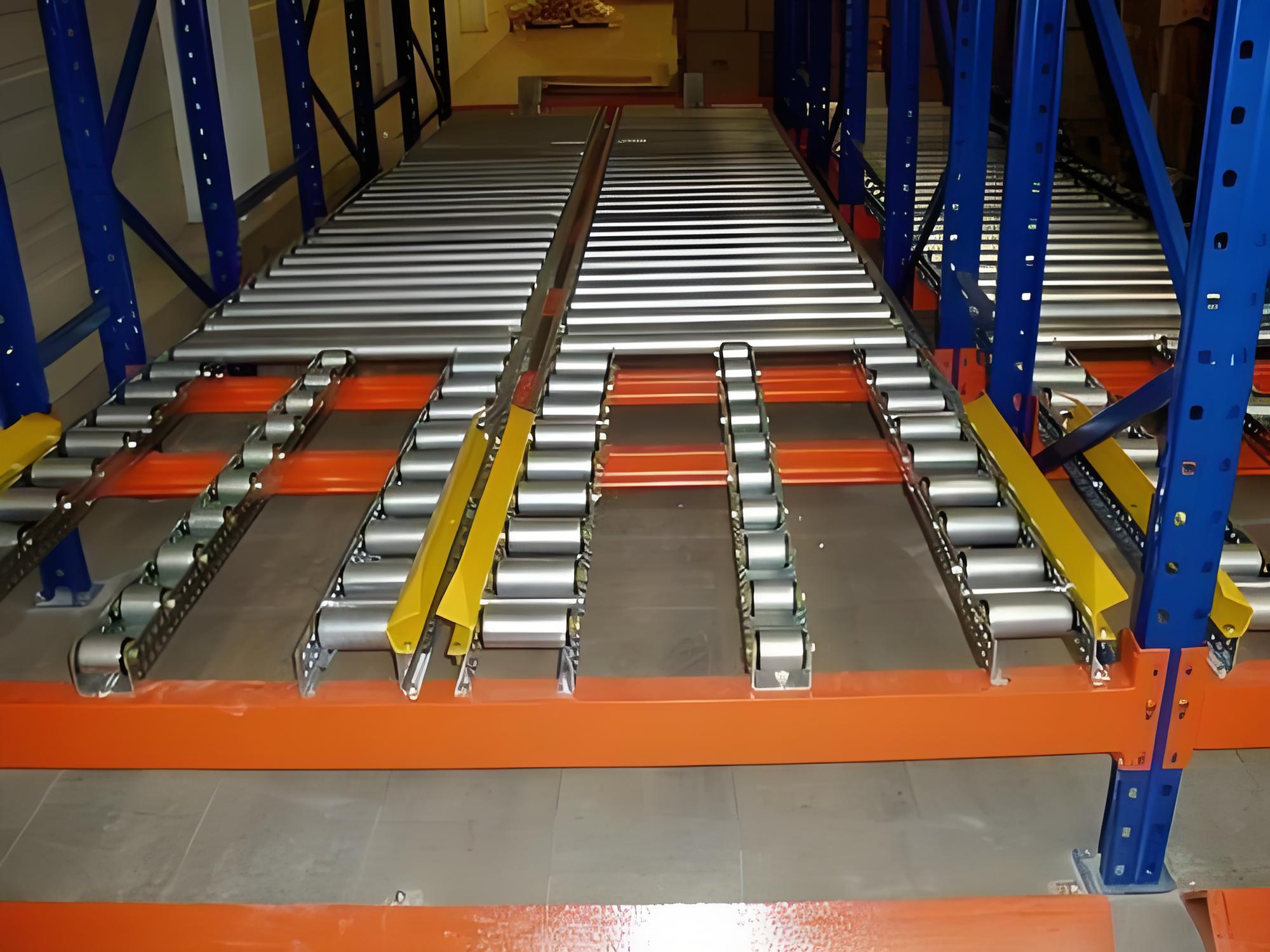

パレットフローハンドリングシステム用ローラーコンベアモジュール
