RONWIN
HS Code: 8431390000
ステンレス鋼の精密ミニチュア ボール ジョイントは、「精密ボール アンド ソケット ジョイント」または「ミニチュア ボール ベアリング」とも呼ばれ、非常に小型で高精度の機械部品です。その中心的な機能は、固定ハウジング内で多方向の柔軟な回転と正確な角度調整を可能にすることです。これは、正確に適合したソケット内で自由に回転する高精度のステンレス鋼ボールによって実現されます。
6204、6205、6206、6208、6210、6215、6219

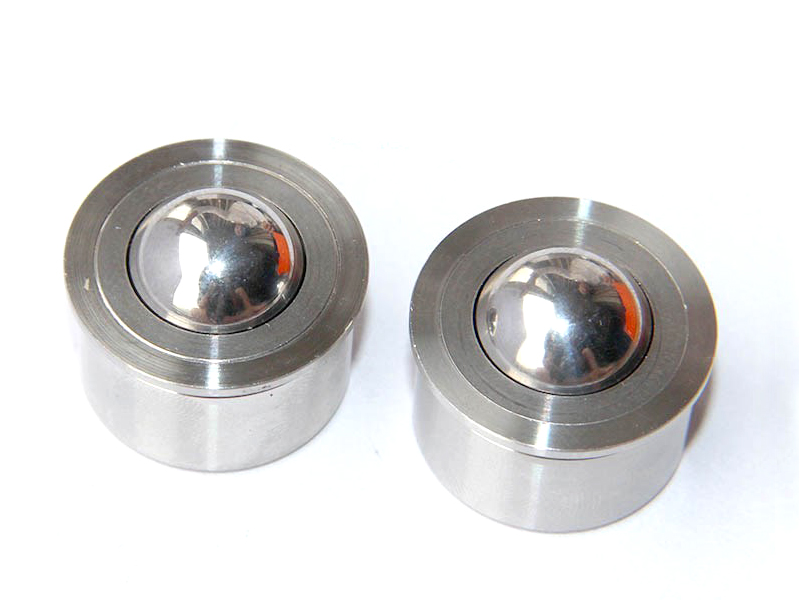

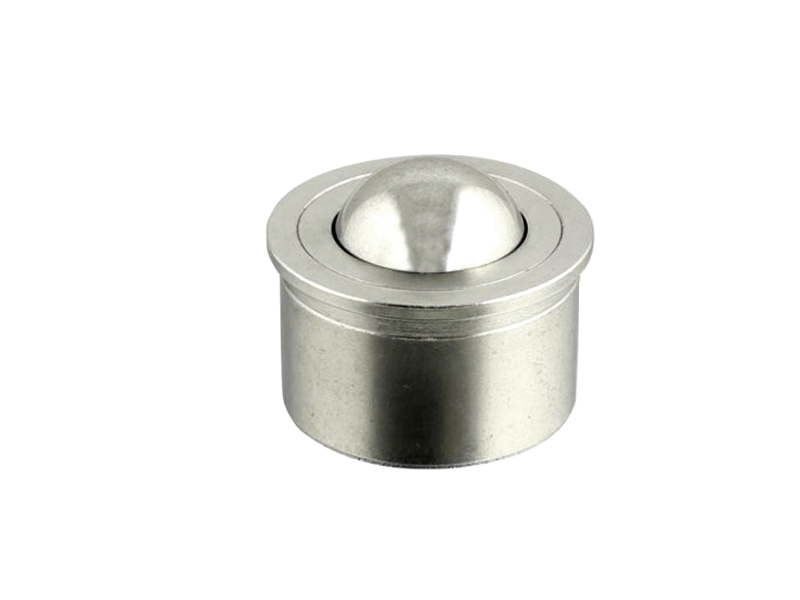

Longwei オートメーションの幅広い範囲の中で、ミニ ボール トランスサー ユニットは最も小さなボールトランスファー ユニットです。品質保証を備えたミニユニットは幅広い業界で使用されており、スペースや動作条件が限られたクリーンルームなど、要求の厳しいマテリアルハンドリング環境で小型部品を正確に搬送および位置決めするために使用できます。ミニ ボール トランスファー ユニットは正確な動きと位置決めを提供し、ボールを上向きまたは下向きに使用できます。 CNC 機械を使用して、ステンレス鋼のボールとプレーンな本体固定具を備えた固体ステンレス鋼の本体を作成します。

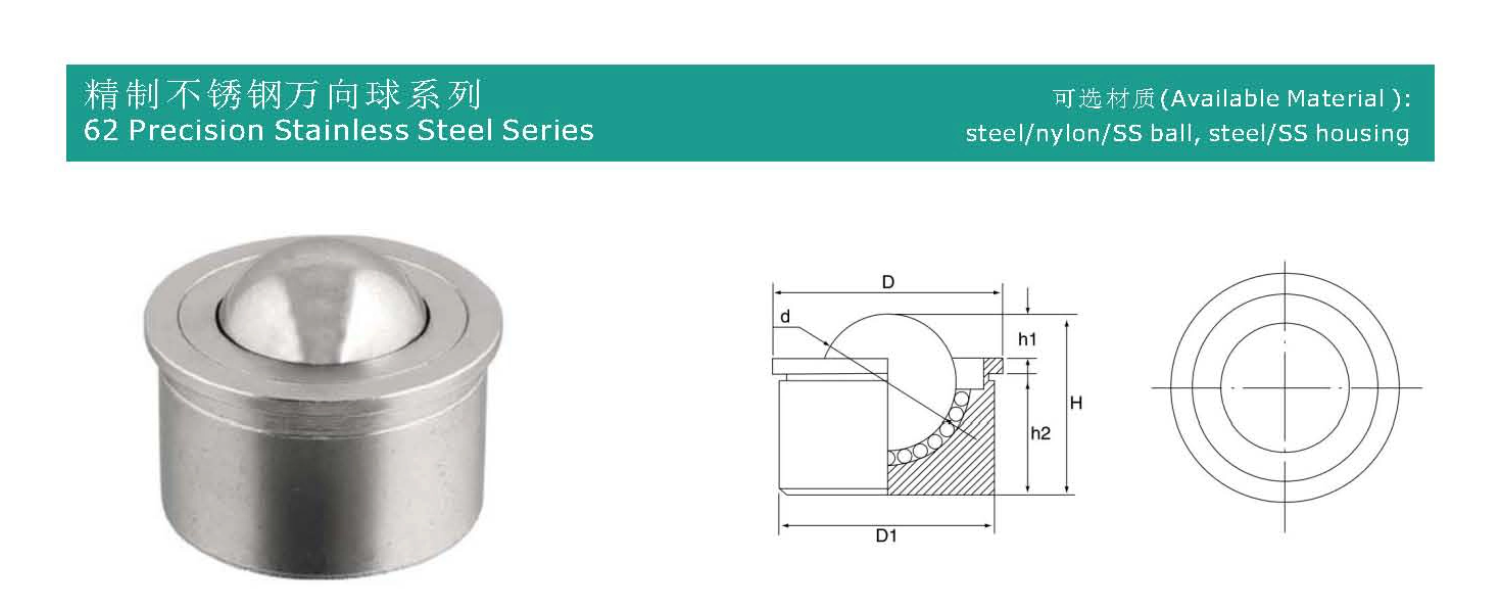

タイプに応じて、「小型」ボールトランスファーユニットは、ボールサイズが 4mm から 19mm までの範囲で設計されています。ユニットの重量は 5g ～ 185g で、定格荷重は 2kg ～ 20kg (最大 44 ポンド) で提供されます。寸法と耐荷重は次の表を参照してください。
| 型番 | 積載量(kg) | 寸法(mm) | 重量(g) | |||||||
| 材質 | 提案する | 最大。 | d | D | D1 | H | h1 | h2 | ||
| 6204 | SS/SS | 2 | 3 | 4 | 9 | 7.5 | 6.1 | 1.1 | 4 | 5 |
| 6205 | SS/SS | 3 | 4 | 4.76 | 11 | 9 | 7.2 | 1.2 | 5 | 8 |
| 6206 | SS/SS | 4 | 5 | 5.56 | 13 | 11 | 8.5 | 1.5 | 6 | 10 |
| 6208 | SS/SS | 6 | 7 | 8.73 | 17 | 15 | 12.5 | 2.5 | 9 | 15 |
| 6210 | SS/SS | 8 | 10 | 10.32 | 20 | 18 | 14.5 | 3.5 | 10 | 30 |
| 6215 | SS/SS | 12 | 18 | 15.87 | 26 | 24 | 20.8 | 5.3 | 14 | 60 |
| 6219 | SS/SS | 15 | 20 | 19.05 | 32 | 30 | 25.3 | 6.3 | 17 | 185 |
非常に小さいサイズで、通常はボールの直径が 1 mm から 10 mm、あるいはそれより小さい。コンパクトな構造で、スペースの限られた精密機器や機器に最適です。
ボールとソケットは精密に研削および研磨され、優れた真球度、表面仕上げ、および寸法公差を実現します。
回転摩擦と始動トルクが非常に低いため、スムーズで応答性が高く、固着しない動きが保証されます。
440C: 高炭素マルテンサイト系ステンレス鋼で、最も一般的な選択肢です。熱処理後、非常に高い硬度（HRC 58-62）、優れた耐摩耗性、良好な耐食性を示します。
304/316: 優れた耐食性を優先し、硬度は比較的低いですが、化学、医療、食品産業などの過酷な環境に適しています。
材質: 通常は 440C、420C、または 304/316 ステンレス鋼から製造されます。
利点：耐食性、耐摩耗性、高強度、非磁性（または弱磁性）、長寿命。
「ユニバーサル」ジョイントとして、特定の円錐角 (通常は±30° 未満) 内で任意の方向に旋回および回転できるため、複雑な多自由度の動きが可能になります。
小型にもかかわらず、高強度ステンレス鋼の使用と精密設計により、その寸法に対して比較的大きなラジアル荷重およびアキシアル荷重に耐えることができます。
通常、工場出荷時にグリースが事前に潤滑されているため、ほとんどの環境でメンテナンスフリーの操作が可能です。必要に応じて再潤滑して耐用年数を延ばすことができます。
その優れた特性により、多くのハイテクおよび精密分野で不可欠です。
精密機器および光学機器: レーザーアライメントシステム、顕微鏡の焦点調整機構、光学レンズの角度微調整装置に使用されます。
オートメーションとロボティクス: ロボットの関節の小さな補正要素、精密伝達機構の接続点、および 3D プリンターのレベリング機構として機能します。
医療機器: 高い清浄度と信頼性が要求される、手術ロボット、内視鏡、歯科用機器、精密輸液ポンプに適用されます。
航空宇宙および防衛: ジャイロスコープ、シーカー ヘッド、慣性ナビゲーション システム、および極度の精度と信頼性が要求されるその他のアプリケーションで使用されます。
エレクトロニクスおよび半導体: チップ テスト フィクスチャおよびウェーハ処理装置の正確な位置決めおよび緩衝要素として使用されます。
ハイエンド消費財: ハイエンドカメラ用のジンバルや精密時計の機構など。
この製品を選択するときは、次のパラメータに注意してください。
ボール直径: 製品全体のサイズを決定するコアの寸法。
シャンク径と全長：取付部の寸法です。
ねじ仕様: M3、M4、M5、またはインチねじなどの一般的なメートルねじが、取り付けと固定に使用されます。
耐荷重: アキシアル荷重とラジアル荷重の両方の定格が含まれます。
スイベル角度: 最大許容偏向角度。
材質と硬度: 耐摩耗性と耐腐食性の要件に基づいて選択されます。
精密級：ボールの球面公差、表面粗さ（Ra値）など。
結論として、ステンレス鋼製精密ミニチュア ボール ジョイントは、現代の精密工学における逸品です。高強度の材料、小型化された製造プロセス、高精度の標準を統合し、最小限のスペース内で柔軟、スムーズ、正確、信頼性の高い多方向の動きを必要とするアプリケーションに最適なソリューションを提供します。装置の性能を高め、精密な制御を実現するための重要な基本部品です。
