日本語 日本語65
RONWIN
HS Code: 8431390000

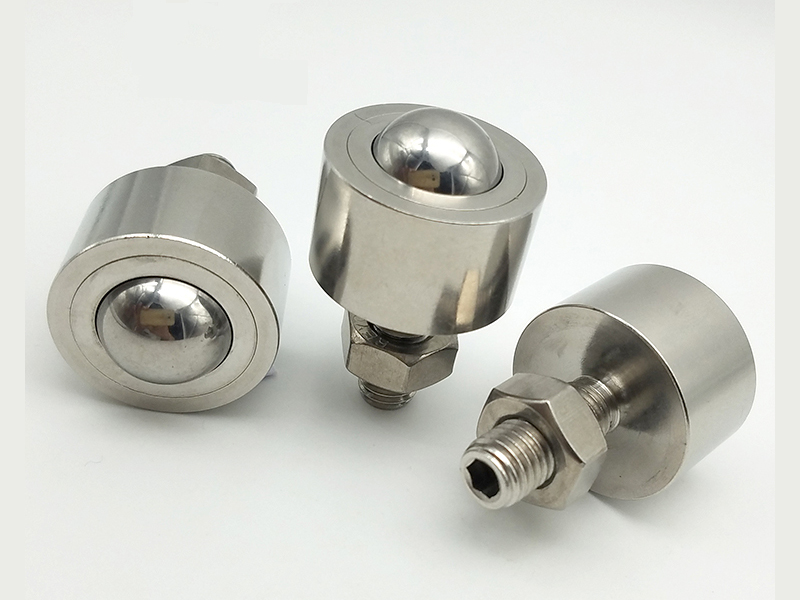

これは、ネジ付きスタッド マウントを備えた小型ボール トランスファー ユニットで、一般に「ボール プランジャー」または「スプリング式ボール トランスファー」としても知られています。ネジ付き取り付けスタッドを備えた本体内に収容された高精度ボール (通常はステンレス鋼製) で構成されています。ボールは低摩擦で全方向に回転します。その中心的な機能は、滑り摩擦を転がり摩擦に変換し、正確でスムーズな移動と位置決めを可能にすることです。
非常に低い転がり摩擦：最小限の駆動力でスムーズで正確な動作が可能。 高精度と安定性：精密に作られたボールとボディにより、スムーズな動作と高い位置再現性が保証されます。
簡単な取り付け: ネジ付きスタッドにより、機器のタップ穴に直接ねじ込むことができるため、取り付けが簡単かつ安全で、複雑な固定具が不要です。
小型設計：小型なのでスペースが限られた精密機器に適しています。
耐久性と耐食性: ステンレス鋼構造により、清潔さが要求される環境や軽度の腐食性要素を含む環境など、さまざまな産業環境に適応できます。
高耐荷重: 小型にもかかわらず、高硬度の材料を使用しているため、単一のボールトランスファーユニットでかなりの荷重に耐えることができます。
| 型番 | 積載量(kg) | 寸法(mm) | ||||||||
| 材質 | 提案する | 最大。 | d | D1 | H | h1 | h2 | M | L | |
| 6505 | SS/SS | 4 | 5 | 5.56 | 12 | 23 | 1.5 | 6.5 | M6 | 15 |
| 6508 | SS/SS | 6 | 7 | 8.73 | 16 | 27 | 2.5 | 9.5 | M6 | 15 |
| 6510 | SS/SS | 8 | 10 | 10.32 | 19 | 35 | 3.5 | 11.5 | M8 | 20 |
| 6515 | SS/SS | 12 | 18 | 15.87 | 25 | 40 | 5.3 | 14.7 | M8 | 20 |
| 6519 | SS/SS | 15 | 20 | 19.05 | 31 | 50 | 6.3 | 18.7 | M10 | 25 |
精密ボール: 通常は高級ステンレス鋼 (例: 440C) で作られ、熱処理と精密研削を経て、高硬度、耐摩耗性、耐食性、および非常に低い表面粗さを実現します。
本体とネジ付きスタッド: 本体にはボールが収納されており、通常は内蔵のスプリングと圧力調整機構が含まれています。ベースのねじ付きスタッド (M3、M4、M5、M6 メートルねじなど) は、確実な取り付けのために使用されます。
内部圧力と復帰機構: 内蔵スプリングがボールに一定の下向き圧力を加え、荷重面との良好な接触を維持し、押し込まれた後は自動的に元の位置に戻ります。
ワークや装置の部品がボールに押し付けられて動くと、摩擦が加わってボールが回転します。
点接触と転がり摩擦を伴うため、動摩擦は滑り摩擦に比べて非常に低くなります。これにより、力がかからず、滑らかで、こびりつきのない正確な直線運動または回転運動が実現します。
ネジ付きスタッド マウント: 取り付け方法を指定します。ボルトのように、ベース プレートのタップ穴にねじ込む雄ネジがあることを示します。
ステンレス鋼：強度、耐摩耗性、耐食性を確保する主な材質を示します。
精度: 製造公差が小さいこと、スムーズな動作、高精度アプリケーションへの適合性を重視します。
ミニチュア: 小さいサイズを示し、通常はボールの直径が 3 mm ～ 10 mm で、それに対応してネジの直径も小さくなります。
ボールトランスファーユニット: ボールがあらゆる方向に自由に回転できるという、そのコア機能を示します。
この製品は、オートメーション機器、精密機器、治具の重要なコンポーネントです。でよく使われます。
精密リニア スライド: 受動的サポート ローラーとして機能し、メイン ガイド レールがスムーズで滑りにくい動きを実現するのを支援します。
重荷重の処理と移動: プラットフォームの下に設置し、滑らかなベースプレートと組み合わせて使用することで、重いワークピースや装置を簡単に移動できます。
ツーリング治具および位置決めメカニズム: CNC 加工および検査装置でワークピースをサポートおよびガイドするために使用され、迅速かつ正確な位置決めが可能になります。
搬送および仕分けシステム: 方向転換や穏やかな押しが必要なセクションで低抵抗のガイドホイールとして機能します。
機器およびオフィス機器: スキャナやプリンタなどのデバイス内で、可動コンポーネントをサポートするために使用されます。
ボール直径: 例: 5mm、6.35mm (1/4 インチ)、8mm など。
ネジ付きスタッド仕様: 例: M4x0.7、M6x1.0、1/4"-20UNF など。
全高/取付高さ：取付後の全体の寸法です。
静的耐荷重: 静止状態で耐えることができる最大安全荷重。
動的耐荷重: 回転中に耐えられる推奨荷重。
ボールの材質と硬度: 通常 440C ステンレス鋼、HRC ≥ 58。
ばね力: ボールを押すのに必要な力。接触の安定性と柔軟性に影響します。
ネジ付きスタッドマウントを備えたステンレススチール製ミニチュアボールトランスファーユニットは、小さいながらも重要なエンジニアリングコンポーネントです。巧妙な機械設計により、制御が難しい滑り摩擦を効率的な転がり摩擦に変換します。これにより、さまざまな精密機器にスムーズで労力がかからず、正確な動作ソリューションが提供されます。堅牢で耐久性があり、設置が簡単な特性により、信頼性の高い自動化システムを設計するエンジニアにとって理想的な選択肢となります。
