HS Code: 8431390000

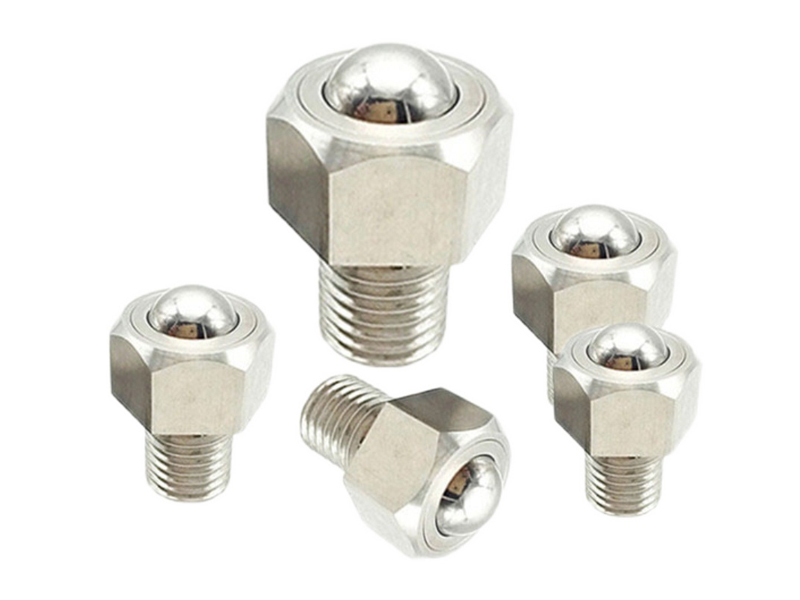

ボール キャスターまたはボール プランジャーとしても知られる六角ねじマウント ミニ精密ボール トランスファー ユニットは、重力サポートと方向変更のためのコンパクトで精密なコンポーネントです。上部の精密ボールを利用して多方向の低摩擦ローリングとスライドを実現し、六角ネジベースを備えているため、機器に簡単かつ確実に取り付けることができます。その中心的な特性は、コンパクトな設計、簡単な設置、柔軟な回転、安定した耐荷重です。
ボール:
材質: 通常、高炭素クロム軸受鋼 (GCr15)、ステンレス鋼 (例: 440C)、セラミック (ジルコニア)、またはエンジニアリング プラスチック (例: POM)。
プロセス: 高度な真球度と非常に低い表面粗さを達成するために細かく研削および研磨され、スムーズな動作を保証します。
ハウジングとレースウェイ:
材質: ボールに合わせて、通常はスチールまたはエンジニアリング プラスチック。
機能: ボールを正確に包み込み、サポートを提供し、低摩擦の転がりトラックを形成します。多くの場合、ボールに予荷重を与え、荷重が解除されたときにボールが確実に戻るようにするためのスプリングが含まれています。
本体と六角ネジ:
材質：一般的にスチールまたはステンレススチール。
構造: 本体のベースは標準の六角ネジ (M6、M8、M10 など、ピッチが指定される可能性があります) で機械加工されています。
機能：六角デザインなのでスパナで簡単に締め付け・緩めが可能です。ネジ山は、ユニット全体を取り付けプレートのタップ穴またはナットにしっかりと固定します。
動作原理:
ワークピースまたは装置部品がボール上に置かれると、ボールは負荷がかかるとハウジング内で自由に回転します。
ボールの形状により、水平方向からの滑り摩擦をボール自体の転がり摩擦に変換し、動作抵抗を大幅に軽減し、正確で楽な多方向の動作を可能にします。
取り付け簡単、しっかり固定：六角ネジのデザインにより、レンチだけで簡単に取り付け、取り外しができます。ねじ接続により、強力な回転防止機能と安定したサポートが提供されます。
低摩擦、高い柔軟性: 高精度のボールと軌道により、負荷がかかっている状態でもユニットが柔軟に回転し、機器の摩耗と電力消費を効果的に削減します。
コンパクトな構造でスペースを節約：ミニデザインにより、スペースに制約のある機器や精密機器での使用に最適です。
高耐荷重: 小型サイズにもかかわらず、堅牢なハウジングと高品質の素材のおかげで、その寸法に対して比較的高い耐荷重に耐えることができます。
耐摩耗性と耐久性：高強度、高耐摩耗性の素材で作られており、長寿命で、高頻度の動作に適しています。
複数の材料オプション: さまざまな環境 (一般産業、食品、腐食性物質、クリーンルームなど) に合わせて、さまざまな材料の組み合わせが利用可能です。
このミニボールトランスファーユニットは、正確な位置決め、楽な搬送、方向変更が必要な用途で広く使用されています。
精密機器および試験装置: PCB 治具、光学テーブル、測定器ステージで使用され、サンプルのスムーズな移動と正確な位置決めを実現します。
自動化装置と生産ライン:
方向変更機構: 組立ラインやコンベヤラインで、ワークの経路を変更するための機構。
サポート&スライド機構：重量キャビネット、開閉装置、工作機械テーブルの脚として移動を容易にします。
金型・治具：大型の金型や治具の下に設置し、微調整や位置決めを行います。
物流および搬送システム: 従来のローラーの補足として選別機、ボール転送テーブルで使用され、アイテムの多方向の自由な流れを可能にします。
ハイエンドの家具とディスプレイ機器: スライドドア、可動ディスプレイケース、テレビマウントなど、スムーズな移動体験を提供します。
この製品を選択するときは、次のパラメータを考慮してください。
ねじ仕様: 例: M6x1、M8x1.25、M10x1.5 など (ねじ径 x ピッチ)。
六角サイズ (二面幅): 例: 8mm、10mm、13mm など、レンチと一致する必要があります。
ボール直径: 例: φ6mm、φ8mm、φ10mm など。耐荷重と柔軟性を決定する重要なパラメータです。
全高: 設置後の全高で、機器のレイアウトに影響します。
静的耐荷重: 単一ユニットが耐えることができる最大安全静的荷重。
ボールとハウジングの材質: 負荷、環境要件 (湿度、化学薬品、清浄度) に基づいて選択されます。
取付方法：タップ穴にねじ込むか、隙間穴に通してナットで固定するかを確認してください。
6404、6405、6406、6408、6410、6415、6419
Longwei のミニ ボール トランサー ユニットは、幅広い製品の中で最も小さなボール ユニットを備えています。ミニユニットは確かな品質で幅広い業界で使用されています。ミニ ボール トランスファー ユニットは正確な移動と位置決めを提供し、ネジ ボルトで上下に固定できます。 CNC機械とステンレス鋼球を使用して、堅牢なステンレス鋼のボディが作られます。

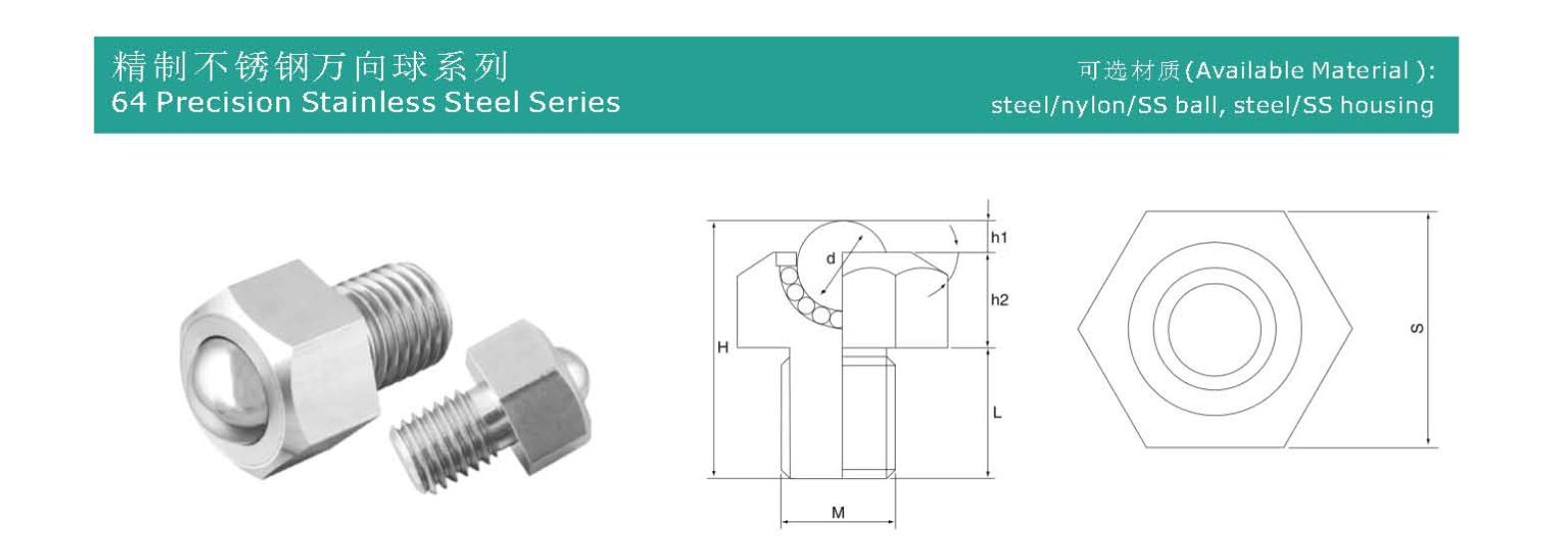

| 型番 | 積載量(kg) | 寸法(mm) | ||||||||
| 材質 | 提案する | 最大。 | d | H | h1 | h2 | M | L | S | |
| 6404 | SS/SS | 2 | 3 | 4 | 12.1 | 1.1 | 5 | M5 | 6 | 8 |
| 6405 | SS/SS | 3 | 4 | 4.76 | 15.2 | 1.2 | 6 | M6 | 8 | 10 |
| 6406 | SS/SS | 4 | 5 | 5.56 | 18.5 | 1.5 | 7 | M8 | 10 | 13 |
| 6408 | SS/SS | 6 | 7 | 8.73 | 24.5 | 2.5 | 10 | M10 | 12 | 17 |
| 6410 | SS/SS | 8 | 10 | 10.32 | 29.5 | 3.5 | 11 | M12 | 15 | 19 |
| 6415 | SS/SS | 12 | 18 | 15.87 | 40.3 | 5.3 | 15 | M16 | 20 | 24 |
| 6419 | SS/SS | 15 | 20 | 19.05 | 49.3 | 6.3 | 18 | M20 | 25 | 30 |
六角ネジ取付ミニ精密ボールトランスファーユニットは、精巧な構造、取り付けの容易さ、優れた性能を兼ね備えた機能部品です。滑り摩擦を転がり摩擦に変換することで、機器の動作性能を大幅に向上させ、精密機械や自動化機器、各種伝動の省力化に欠かせないキーコンポーネントです。
