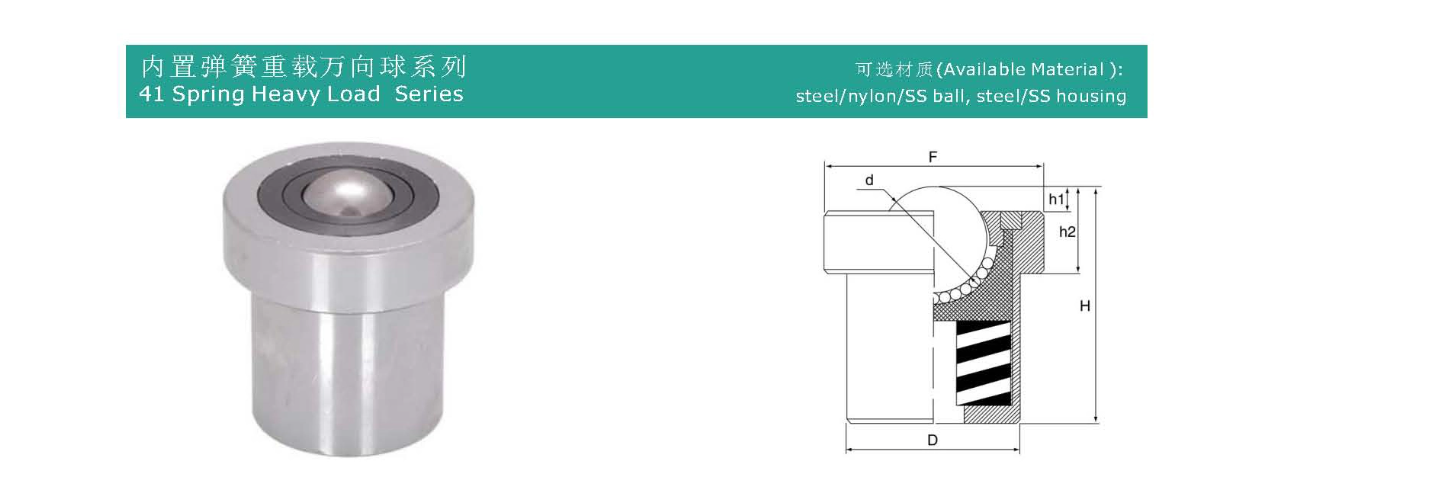

スプリングロード式トップフランジマウントボールトランスファーユニット

1. コアの定義と動作原理

これは、弾性と自動リセット機能を備えた多方向ローリング支持点を提供することを中心機能とする複合デバイスです。

動作原理:

• 耐荷重と転がり: 物体 (ワークピース、機器、プレートなど) がこの装置を横切って移動すると、その重量がボール転送ユニットのボールを押し下げます。ボールトランスファーは低摩擦で水平方向任意の方向に転がり、重量物の誘導や移動が容易に行えます。

• クッション性と圧縮性: 過大な荷重や下向きの衝撃が発生した場合、圧力が内部スプリングのプリロードを上回り、ボールトランスファーユニット全体(ハウジングとボールを含む)がスプリングを下向きに圧縮させます。

• 自動リセット&高さ補正：荷重が減少するか衝撃がなくなると、スプリングが上方に押し上げ、ボールトランスファーユニットを元の高さに戻します。この設計により、機器や路面の凹凸を補正し、振動や衝撃を吸収します。

2. 主要コンポーネント

• ボールトランスファーヘッド: コアを移動するコンポーネント。通常、精密金属 (炭素鋼、ステンレス鋼など) またはナイロン ボールと、それに適合するソケット (ベアリング ハウジング) で構成されます。通常、ソケットには複数の小さなボール ベアリングが含まれており、ボールが多方向にスムーズに回転できるようにします。

• Spring: コア機能コンポーネント。ボールトランスファーヘッドの下に設置され、上向きの推力とクッション機能を提供します。ばね力は負荷要件に応じて設計されます。

• フランジ取り付けベース: 構造ベースおよび取り付けインターフェイス。これは、円形の取り付け穴を備えたディスク形または円筒形の構造です。ボルトやネジを使用して、コンベアライン内の装置プラットフォーム、フレーム、サポートプレートに簡単かつ確実に固定できます。

• ハウジング/スリーブ: 通常、スプリングとボール転送ソケットの一部を囲む円筒形の構造。スプリングを保護し、ゴミやホコリの侵入を防ぎ、スプリングの上下動をガイドする役割を果たします。

3. 顕著な機能と利点

• クッション性・衝撃吸収性：ハンドリング時に発生する衝撃や振動をスプリングが効果的に吸収し、搬送される精密機器や製品を保護します。

• 高さの自動調整: 支持面の凹凸を自動的に補正し、すべての支持点が均等に荷重を共有できるようにします。

• 表面保護: 機器とボール転送ユニット自体への強い衝撃を軽減し、耐用年数を延ばします。コンベア表面が柔らかい素材 (木材、特定のプラスチックなど) でできている場合は、バネの圧力によって凹みが発生するのを防ぐことができます。

• 柔軟性と低摩擦: ボールトランスファー本来の多方向回転能力を維持し、重い物の位置決めと回転を非常に容易にします。

• 簡単な取り付け: フランジ設計により、ボルトで締めるだけで、非常に迅速かつ安全に取り付けることができます。

• 調整可能なプリロード (一部のモデル): 一部のハイエンド モデルでは、さまざまな荷重要件に対応するために調整可能なスプリング プリロードを提供している場合があります。

4. アプリケーションシナリオ

このデバイスは、柔軟性、クッション性、正確な位置決めが必要なマテリアルハンドリングおよび処理システムで広く使用されています。

• 組立ラインコンベヤシステム: 特にワークピースをあるラインから別のラインにスムーズに移行する必要がある接合部で、クッションおよび回転ステーションとして機能します。

• 金型の交換と位置決め: 大型スタンピング プレス、射出成形機などで、重い金型の移動をサポートし、容易にするために使用されます。

• 精密組立プラットフォーム: 重いコンポーネントの位置を手動で微調整する必要がある精密組立テーブルのサポート ポイントとして機能します。

• 重機の移動: 工作機械、大型キャビネットなどの移動に使用されます。スプリング荷重により床の凹凸による振動を吸収します。

• リフターとリフティング プラットフォーム: プラットフォームのガイドとクッションのサポート ポイントとして機能します。

• 特殊な工具と治具: ワークピースの「浮上」が必要なテストまたは加工ステーション。

5. 重要な考慮事項と選択基準

• 耐荷重: これは最も重要な選択パラメータです。各ボールユニットが負担する必要がある最大静荷重および動荷重を計算し、対応する仕様の製品を選択する必要があります。耐荷重は主にバネの硬さによって決まります。

• ストローク: スプリングの最大圧縮可能距離。このストロークが、予想される高さの変化や衝撃に対処するのに十分であることを確認する必要があります。

• ボールの素材とサイズ:

• 材質: ステンレス鋼ボールは耐食性があり、食品、医薬品、またはクリーンな環境に適しています。炭素鋼ボールは経済的であり、高い耐荷重性を備えています。ナイロンボールは製品の表面を傷つけません。

• サイズ: 一般的にボールの直径が大きいほど、回転がスムーズになり、耐荷重が高くなります。

• 設置寸法: フランジの穴の直径、穴の間隔 (PCD)、および全体の寸法が装置上の利用可能なスペースに適切であることを確認します。

• 使用環境：温度、湿度、腐食性化学物質の存在などを考慮して、適切な材質（ステンレス鋼など）と潤滑の種類を選択してください。
