HS Code: 8431390000

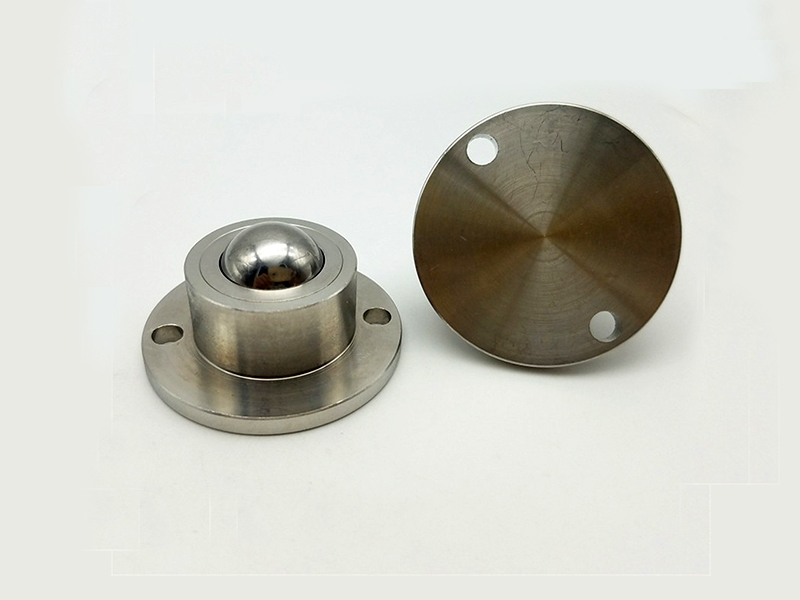

下部フランジに取り付けられたスプリング式防振ボール トランスファー ユニットは、弾性緩衝機能、自動レベリング、一定の接触圧力、および多方向ローリング機能を統合した精密エンジニアリング コンポーネントです。
その中心的な位置付けは、標準的なボールトランスファーユニットとして低摩擦の動作を提供するだけでなく、より重要なことに、内蔵のスプリング負荷機構による動作または静的サポート中に機器が遭遇する振動、衝撃、不均一な取り付け面、不均一な荷重分布などの一連の問題に対処することです。機器の安定性と動作のスムーズさの「高度な守護者」として機能します。
1. 底部フランジの取り付け:
製品の底部にある取り付けフランジを指します。この構造により、ボール転送ユニットの本体を取り付けプラットフォームの切り欠きに「埋め込む」ことができ、通常はボールのみがプラットフォーム表面上に突き出ます。
利点: コンパクトな構造、安定した設置、転倒モーメントに対する優れた耐性、機器の重心の低下、および全体的な外観のすっきり化。
2. スプリングローディング:
これが製品の魂です。一連の精密スプリング (通常はつる巻きスプリングまたは皿ばねアセンブリ) がボールの下または後ろに組み込まれています。
スプリングは、あらかじめ設定された上向きの推力を継続的に提供します。これは、ボールがしっかりと固定されているのではなく、自動的にリバウンドしてリセットする機能を備えながら、下方に圧縮できることを意味します。
3.防振:
これは、バネ荷重によって実現される中心的な機能の 1 つです。スプリング システムはダンパーとして機能し、衝撃、振動、運動方向 (垂直方向およびある程度は水平方向) からの高周波微振幅振動を効果的に吸収および分離します。
搬送される精密機器の保護や、移動機構自体から発生する振動の伝達を低減します。
4. ボール転送ユニット:
コア回転コンポーネントは通常、高精度ベアリング鋼またはセラミックボールで、耐摩耗性ボールソケット内で多方向回転を可能にします。
1. 弾性耐荷重と自動レベリング:
このようなボールトランスファーユニットを同じプラットフォームの下に複数設置すると、設置ベースや搬送トラックに多少の凹凸があっても、スプリングの圧縮が適応的に調整されます。より重い荷重がかかるとスプリングはより多く圧縮され、より軽い荷重がかかるとより少なく圧縮されるため、すべてのボールが常にトラックと均一な接触を維持します。これにより、「3 点接触」により堅固な設置で発生する可能性のある個々のボールの過負荷や吊り滑りが回避されます。
2. 振動と衝撃の吸収:
軌道の継ぎ目や段差、発進・停止時の慣性衝撃に遭遇した際、バネの伸縮により衝撃エネルギーを分散し、瞬間的な激しい衝撃を穏やかなゆっくりとした変位に変換します。これにより、機器に伝達されるピーク加速度 (G 力) が大幅に減少します。
3. 一定の接触圧力を提供する:
わずかな荷重の変動に関係なく、スプリングはボールにほぼ一定の圧力を継続的に加え、ボールとトラック間の確実な接触とスムーズな転がりを保証します。これにより、軽負荷または無負荷状態での接触不良によるガタつきや異音、位置決め不良を防止します。
4. 摩耗と誤差の補正:
時間の経過とともにボールとトラックが摩耗したり、温度変化により構造がわずかに変形したりした場合、スプリングの伸縮によってこれらの寸法変化が自動的に補正され、安定したシステム性能が維持され、全体的な耐用年数が延長されます。
優れた耐振動・耐衝撃性：精密機器、CNC工作機械、光学雲台、測定機器などを振動による損傷から守ります。
不均一性への自動適応: 設置エラーや基礎の沈下によって引き起こされる不均一な荷重分散の問題を完全に解決し、システムの安定性を高めます。
非常にスムーズな動作: 一定の接触圧力により、起動から定速動作までの全プロセスを通じて安定した摩擦が確保され、「スティックスリップ現象」が解消されます。
長寿命と高い信頼性: 摩耗を補償することでピーク応力が軽減され、ボール、トラック、およびサポート システム全体の耐用年数が同期して延長されます。
ベース精度の要件の軽減: 取り付け面とトラックの水平調整に関連する時間とコストを節約します。
このコンポーネントは、安定性、精度、信頼性に対する要求が非常に高い分野で使用されます。
1. 精密な製造と検査:
三次元測定機 (CMM)、レーザー切断機、高精度 CNC 工作機械の移動ガントリーまたはワークテーブル。
光学プラットフォーム、リソグラフィー装置用の微動サポートおよび振動減衰システム。
半導体製造装置用のウエハハンドリングシステム。
2. 重精密機器の移動:
大型医療機器 (MRI、CT など) の取り付けベースと移動システム。振動による影響を受けない画像品質を保証します。
実験用の振動テーブルや遠心分離機のベースで、自身の振動が周囲に影響を与えるのを防ぎます。
3. ハイエンドのマテリアルハンドリング:
精密電子部品、ガラスパネル、壊れやすい美術品を輸送する重いエアベアリングプラットフォームまたはAGV用の補助サポートホイール。
航空宇宙および航空分野における衛星、精密レーダーコンポーネントの組立および試験プラットフォーム。
4. 特殊車両および特殊装備:
軍用特殊車両やレーダー車両の拡張プラットフォームのレベリングと振動減衰のサポート。
ハイエンド RV または移動式研究室の拡張コンパートメント用のスライド メカニズム。
標準（リジッド）ボールトランスファーユニットは、受動運動コンバーター（滑りを回転に変換する）です。対照的に、スプリング式防振ボール転送ユニットは、アクティブでインテリジェントな電気機械システムです。弾性要素を通じてボール伝達システムに動的適応性を与え、ボール伝達システムを単純なコンポーネントから緩衝、レベリング、圧力安定化機能を備えたサブシステムに高めます。
ばね式ユニットは、せん断機、プレス、 成形機、ツールベース、レスブレーキ、 衝撃荷重の用途。スプリング式ボールユニットにより、衝撃荷重による損傷を軽減します。また、温度による寸法変化にも対応し、負荷を均等に分散するように自動調整します。
特徴：ソリッドスチールボディは一枚のスチールからCNCマシンを使用して機械加工され、亜鉛メッキ表面処理、ベアリングスチールボールの高耐荷重、衝撃荷重を備えた内蔵スプリング、 ベースフランジの固定。

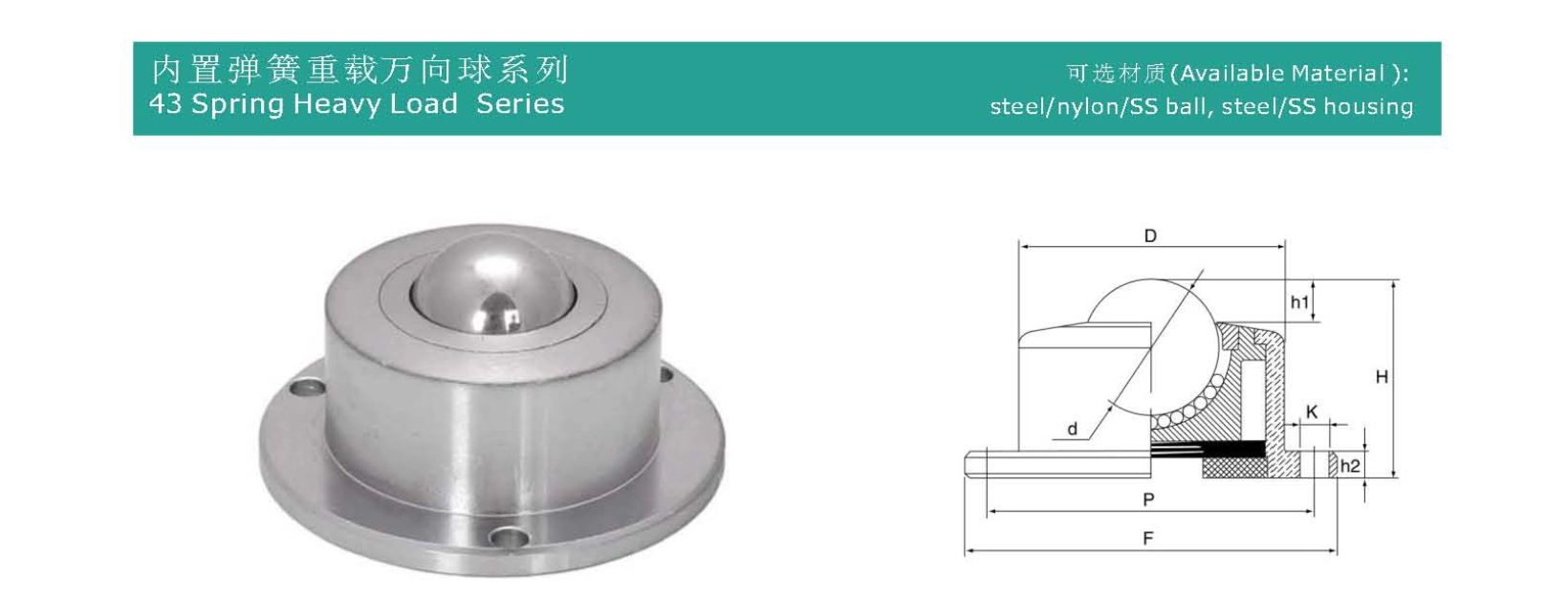

| 型番 | 積載量(kg) | 寸法(mm) | 重量(g) | |||||||||
| 材質 | 圧縮する | 提案/最大。 | d | D | F | h1 | h2 | H | P | K | ||
| 4319 | BS/CS | 60kgf | 70/80 | 19.05 | 38 | 53 | 6 | 4.5 | 28 | 46 | 3-Φ5 | 260 |
| 4325 | BS/CS | 100kgf | 120/150 | 25.4 | 50 | 70 | 9 | 5 | 37 | 61.5 | 3-Φ5.5 | 400 |
| 4330 | BS/CS | 150kgf | 200/250 | 30.163 | 60 | 83 | 10 | 6 | 44 | 73 | 3-Φ6 | 1100 |
底部フランジに取り付けられたスプリング式防振ボールトランスファーユニットは、ボールトランスファー技術の先進的な形態を表しています。機械工学における弾性と転がり摩擦の原理を組み合わせて、振動制御、精度メンテナンス、信頼性の高い動作など、ハイエンド機器製造における中核的な課題に対するエレガントで効果的なモジュール式ソリューションを提供します。その目的は、単に物体を「動かせる」だけではなく、「静止しているときは山のように安定し、動いているときは流れる水のように滑らか」な状態を維持することです。
