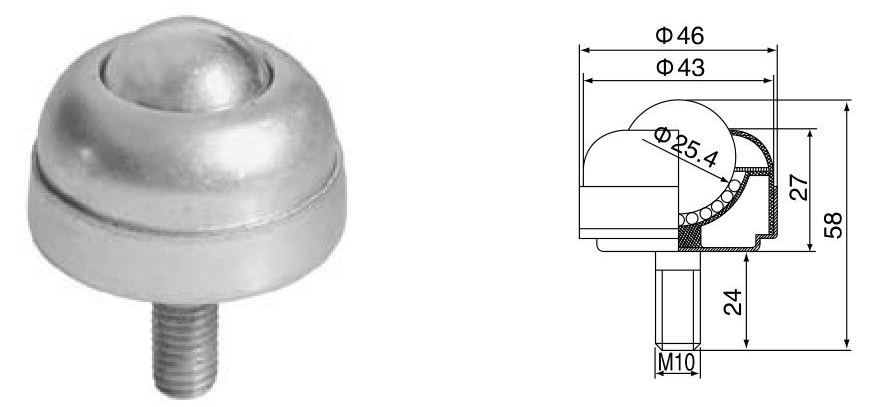

ボルトスタッド固定式ボールトランスファユニット

スタッドマウント型ボール搬送ユニット

型番：1825

主な特長

 一般的な軽量用途、薄型スタンプボールトランスファーユニット本体、ネジボルト固定、高さ調整可能、ドリル穴取り付け、プラスチック（ナイロン）、スチール、ステンレススチールなどの代替材料。

技術仕様

ボールトランスファーユニット使用前のアドバイス

1. ご使用前に潤滑剤を添加することをお勧めします。

2. 単一ユニットの最大積載重量を計算する場合は、「推奨」耐荷重を使用することをお勧めします。ボールツーアップタイプを下向きで使用する場合は、可搬質量50％のデータを推奨します。

3. 素材の表面はできるだけ平らな方が良いです。アイロントレイのご使用をお勧めします。

4. 少なくとも 3 列 (行) のユニットを材料表面に接触させて配置することをお勧めします。

5. 配置方法は横型と菱型が一般的であり、ひし型配置の場合は横型に比べてユニットを１列（行）多く配置する必要がある。

6. 材料表面が平坦でない場合は、スプリング式ボールトランスファーユニットを使用できます。

7. スプリング付きユニットは荷重の問題を考慮する必要があり、ユニット数を増やす必要があります。

8. 通常は線速度2m/sを超えない範囲で使用することをお勧めします。

9. 線速度1m/sのときの動摩擦係数は0.05～0.005μ程度ですが、ボールトランスファユニットの材質により異なります。

10. フルスチールまたはステンレススチール素材のボールトランスファーユニットは最高温度 1000 ℃で使用できますが、フルプラスチック素材のタイプは摂氏 60 ℃を超えないよう推奨されます。
