RONWIN
HS Code: 8431390000
1712年、1719年、1725年
スタッド取り付けボールトランスファーユニットは、1 つの主耐荷重ボールと複数の底部支持ボール (または保持構造) で構成される多方向回転装置です。最も特徴的な機能は中央のネジ付きスタッドで、ボルトのように機器ベースのネジ穴に直接ねじ込むことができ、迅速かつ確実に取り付けることができます。
特徴: 汎用、ねじによる高さ調整、ドリル穴固定、薄型、代替ボールおよびねじサイズ。
| 参照番号 | 素材 | 積載量(kg) | 重量 | |
| 提案する | 最大。 | |||
| 1712 | CS/CS | 8 | 13 | 18 |
| PL/CS | 3 | 7 | 12 | |
| SS/SS | 5 | 9 | 18 | |
| PL/SS | 3 | 7 | 12 | |
| 参照番号 | 素材 | 積載量(kg) | 重量 | |
| 提案する | 最大。 | |||

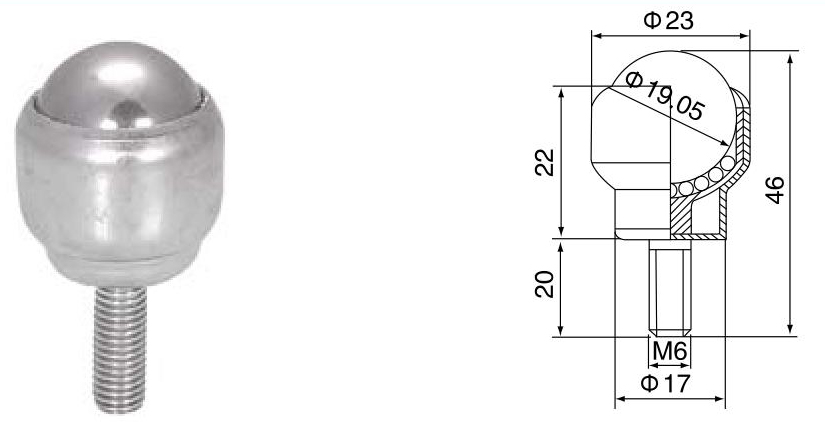

| 1719 | CS/CS | 15 | 20 | 50 |
| PL/CS | 7 | 10 | 30 | |
| SS/SS | 10 | 15 | 50 | |
| PL/SS | 7 | 10 | 30 | |
| 参照番号 | 素材 | 積載量(kg) | 重量 | |
| 提案する | 最大。 | |||

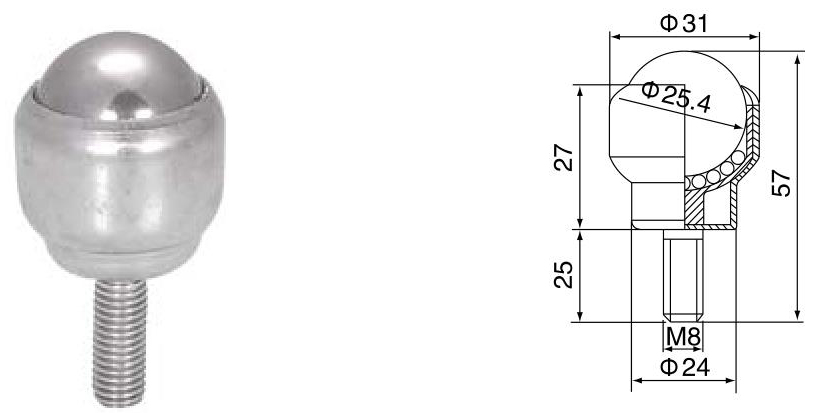

| 1725 | CS/CS | 30 | 40 | 120 |
| PL/CS | 15 | 20 | 60 | |
| SS/SS | 20 | 30 | 120 | |
| PL/SS | 15 | 20 | 60 | |
メイン耐荷重ボール: 荷重に直接接触する大きな上部ボール (スチール、ナイロン、またはステンレス鋼) で、重量を支え、全方向に回転します。
ハウジング/ソケット: 精密加工された球面内輪軌道を備えた主球を収容するケーシング。
サポート ボール: メイン ボールの下にある小さなボールの円。メインボールの荷重をハウジングに伝達し、回転摩擦を大幅に低減することで、全方向への柔軟かつスムーズな動きを可能にします。
中央のスタッド/ボルト: ハウジングに一体化またはしっかりと取り付けられ、ユニット全体の取り付けステムとして機能します。
ダスト カバー/シール: 一部のモデルには、ほこりや破片が侵入してパフォーマンスに影響を与えるのを防ぐためにシールまたはカバーが含まれています。
動作原理: 荷重がその表面を横切って移動すると、摩擦により主な耐荷重ボールが回転します。主球は下にある小球で支えられているため、水平方向どの方向にも容易に回転することができ、滑り摩擦を転がり摩擦に変換し、荷重を移動する力を大幅に軽減します。
簡単な取り付け: 複雑な固定具は必要ありません。取り付けプレートにドリルでネジ穴をあけてタップし、ネジを締めて締めるだけです。
コンパクトな構造: スペースを節約し、垂直方向のクリアランスが限られている用途に特に適しています。
高耐荷重：サイズや材質にもよりますが、1台で数十kgから数トンまでの荷重に対応できます。
柔軟な全方向移動: スムーズな全角度回転を実現し、ワークピースの位置を簡単に変更できます。
簡単なメンテナンス: 一部のモデルは耐用年数と耐久性を延ばすために潤滑可能です。
スタッド取り付けボールトランスファーは、「ポイントベース」の回転搬送ソリューションの基本コンポーネントであり、以下の分野で広く使用されています。
コンベヤ システム: 補助的な回転、位置決め、または搬送ステーションとして。
工作機械加工: ワークテーブル上の重いワークピース (金型、フレームなど) の移動と位置決めを容易にします。
マテリアルハンドリングシステム: パレット、スキッド、カートの底部に設置されます。
倉庫設備: ターンテーブル、ソーター、重量物ラックの荷降ろしエリアに。
包装および印刷機械: ロール紙、材料リールの支持および搬送。
自動車製造: 組み立てラインで車体や部品を搬送します。
DIY および特殊機器: 回転展示スタンド、大型家具移動機など。
スレッド仕様: 最も重要なパラメータです。例: M10、M12、M16 (メートル法) または 1/2 インチ-13、5/8 インチ-11 (インチ法)。取り付けプレートのネジ穴と一致する必要があります。
取付高さ：取付面からメインボール上部までの合計の高さ。
ボールの直径と材質:
直径: 一般的なサイズ: 12mm、19mm、25mm。一般に、直径が大きいほど耐荷重が高くなります。

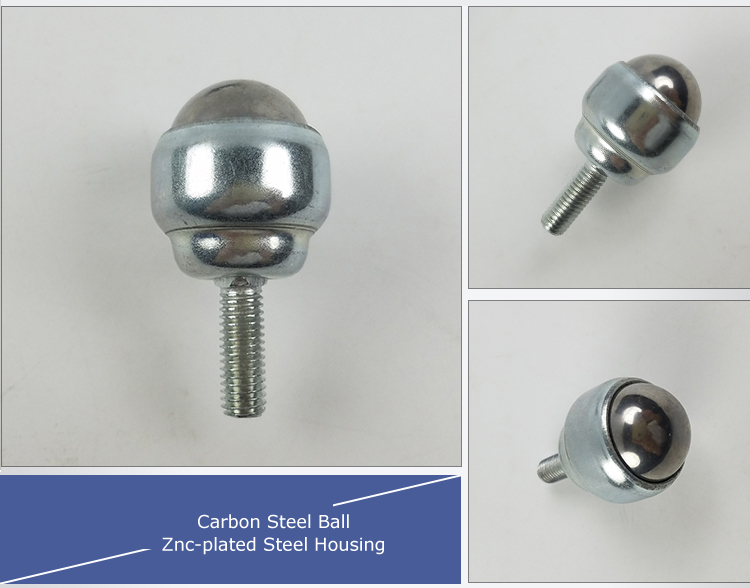

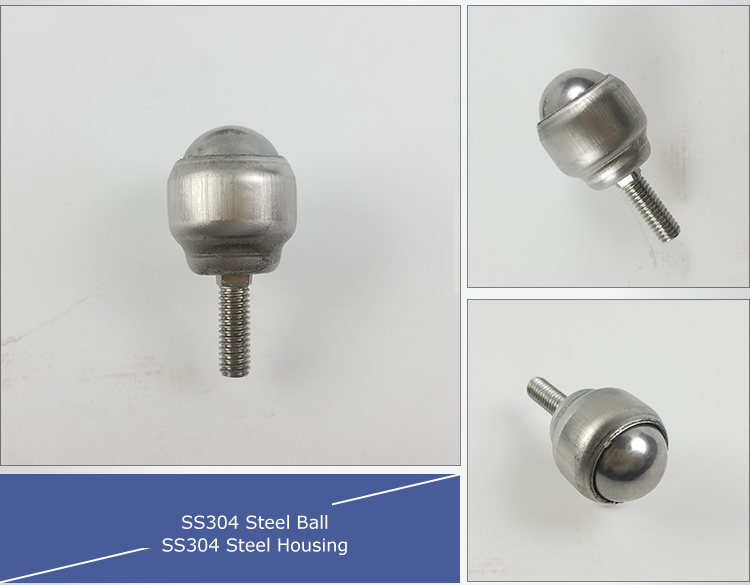

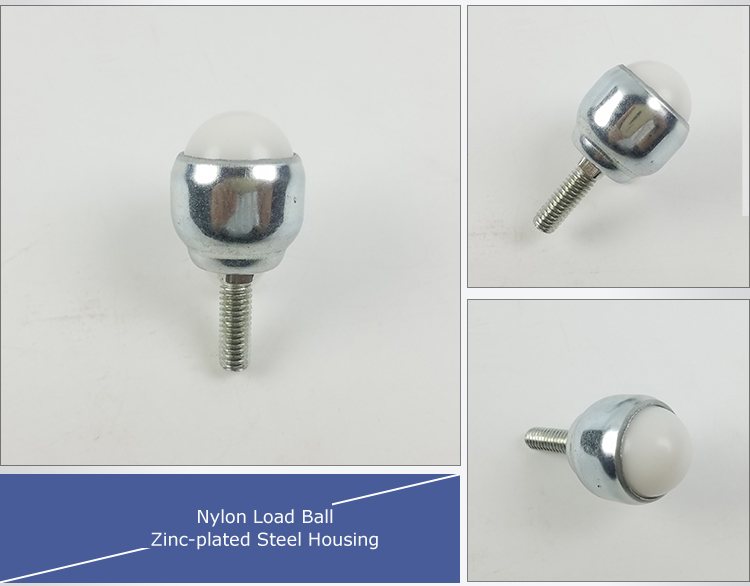

材質：炭素鋼亜鉛メッキ（最も一般的で経済的）、ステンレス鋼（耐食性、食品/医療用）、ナイロン/POM（防錆、耐傷性、低騒音）。
動的/静的定格荷重: 通常はキログラム (kg) またはニュートン (N) 単位です。静荷重は静止時の最大重量です。動的荷重は移動時の推奨容量です。
使用環境：耐食性（ステンレス鋼を選択）、高温耐性、耐薬品性などの必要性を考慮してください。
取付板の強度：取付板は十分な厚みと強度が必要です。ネジ穴は垂直に開け、適切なサイズにする必要があります。
予圧/締め付け力: 適切な工具 (レンチなど) を使用してしっかりと締め付けますが、ねじ山を損傷する可能性がある締め付けすぎは避けてください。
レイアウトデザイン:
均等な荷重分散: 重量を共有するには、複数のユニットを荷重の下に均等な間隔で配置する必要があります。
同一平面性の維持: 安定した荷重移動を確保するには、すべてのボール転送ボールの上部が同じ水平面上にある必要があります。
適度な間隔: 間隔が広すぎると、荷物のたわみや詰まりが発生する可能性があります。通常、間隔は荷重の接触面の最小寸法の半分未満である必要があります。
メンテナンス：ボール表面を定期的に清掃し、スムーズに回転するか確認し、必要に応じて潤滑グリスを追加してください。

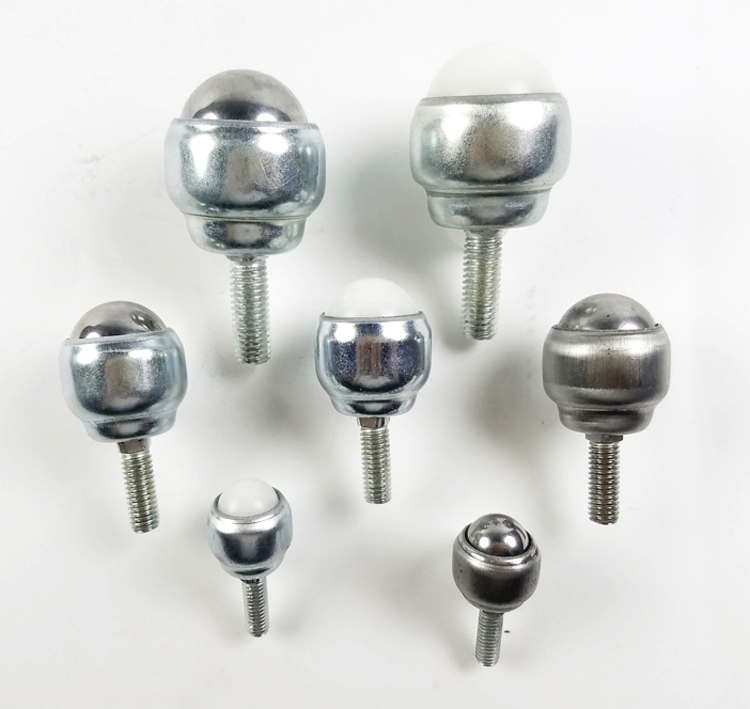

代替素材とサイズ
vs. フランジ取り付け/埋め込み式ボールトランスファー: スタッド取り付けタイプはネジを介して取り付けられるため、垂直方向のスペースがさらに節約されます。フランジ取り付けタイプは周囲のネジで固定され、薄板やタッピングネジが現実的ではない場所に適しており、より高い引き抜き抵抗を提供します。
vs. スプリング式ボールトランスファー: スタッドマウントタイプは高さが固定されています。スプリング式タイプは衝撃を吸収し、凹凸のある荷重面に適応します。
ボールトランスファーユニットは、多方向のマテリアルハンドリングシステムです。全方向に動くボールトランスファーユニットにより、軽い荷物も重い荷物も簡単に移送でき、動きの方向を即座に変えることができます。
あらゆる方向に最小限の力で荷重をスムーズかつ正確に移動させる必要がある用途は数多くあります。典型的な用途には、貨物および手荷物の取り扱い、組立ライン、キャスター、機械の積載、スライドドアシステム、機械テーブルなどが含まれます。
