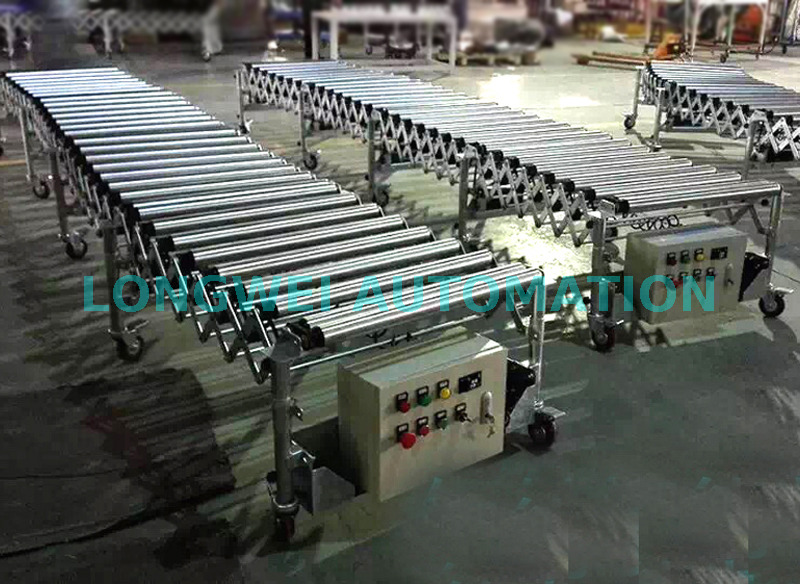

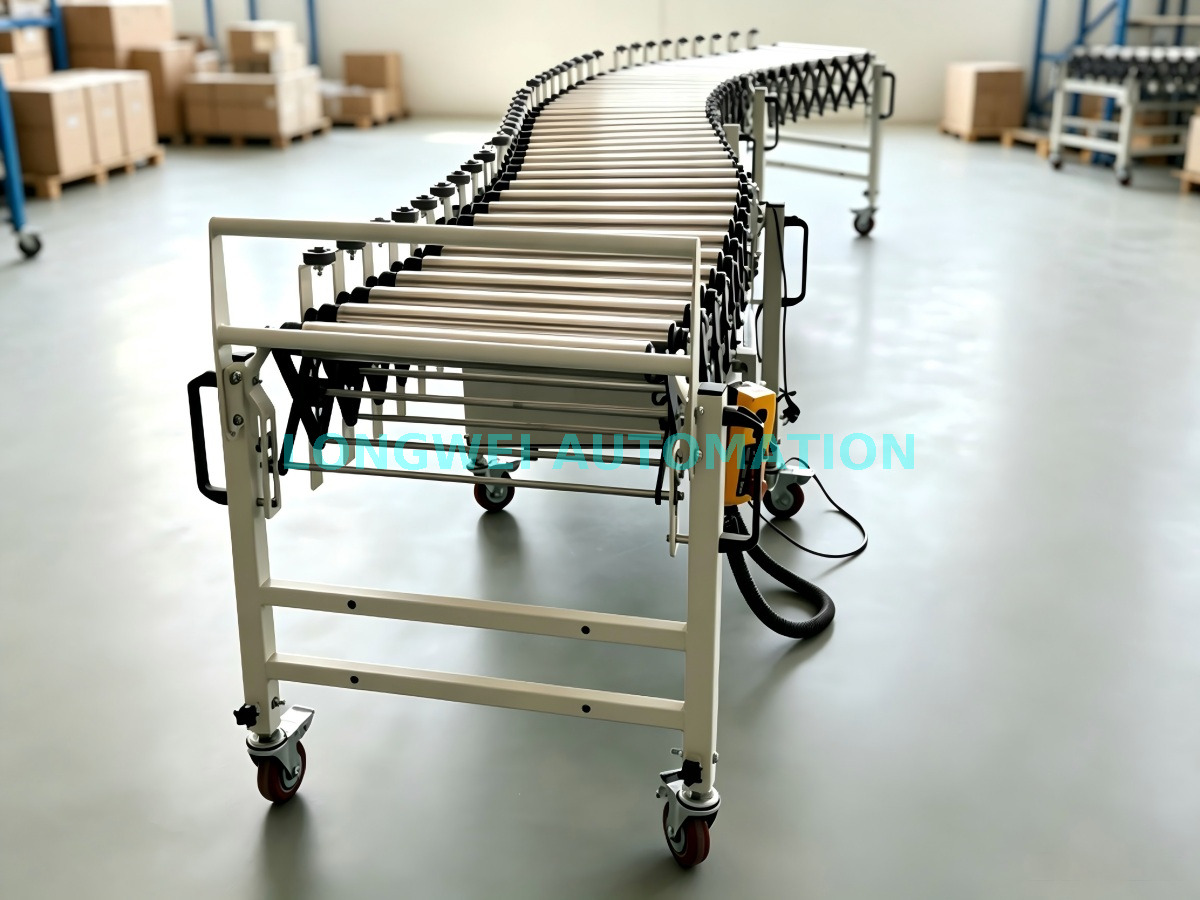

電動フレキシブル伸縮ローラコンベアは、一定の範囲内で長さを自由に伸縮できるモーター駆動の搬送装置です。搬送媒体としてローラーを使用し、支持構造として柔軟な拡張可能なフレームを備え、マイクロモーターを介してローラーを回転駆動することで、自動マテリアルハンドリングを可能にします。この装置は、動力搬送と調整可能な伸縮機能を組み合わせており、最新のマテリアルハンドリングシステムに不可欠なコンポーネントとなっています。

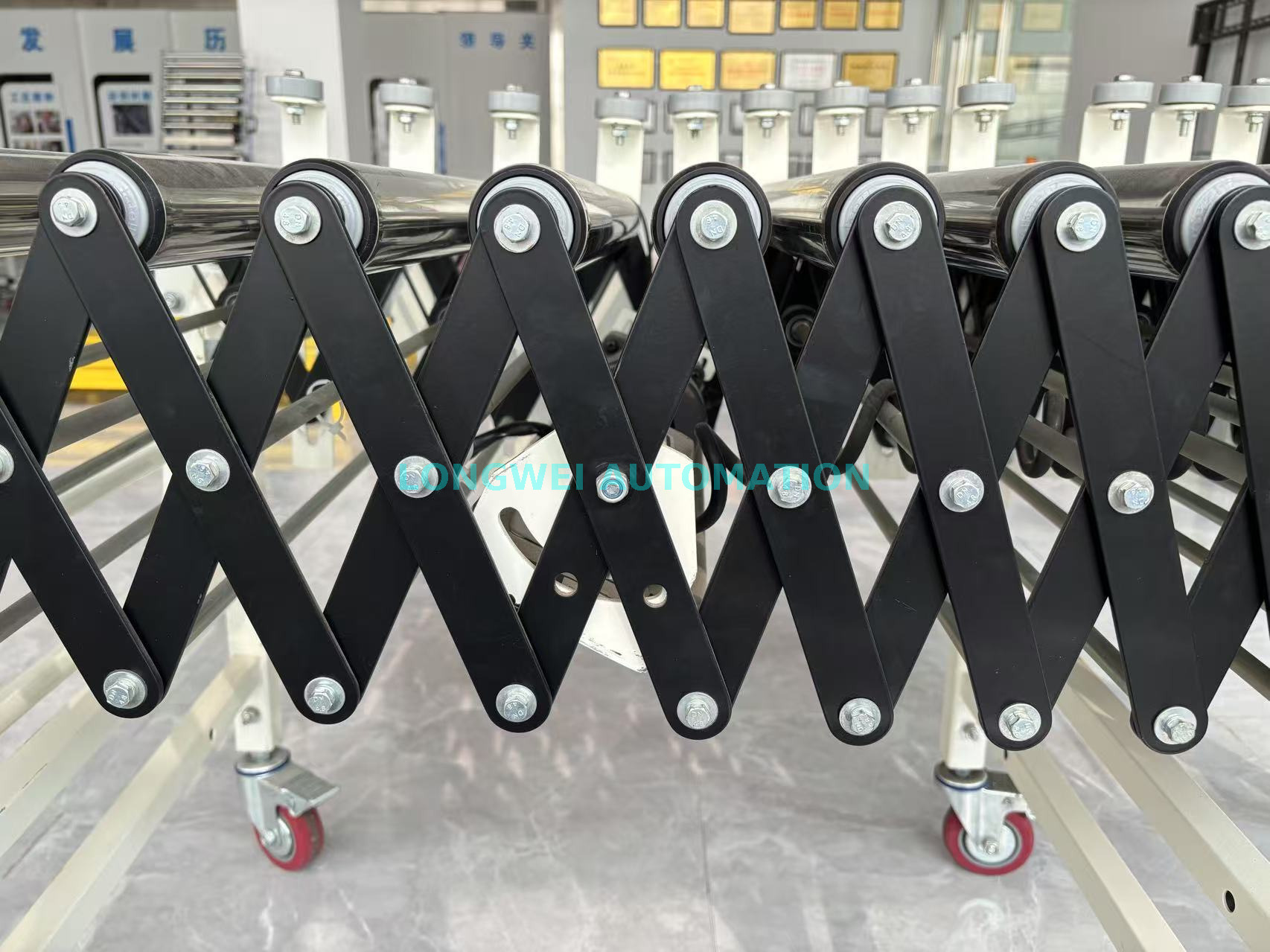

伸縮率1:3までのフレキシブル伸縮フレーム構造を採用したコンベヤです。非稼働時は大幅に短縮して床面積を最小限に抑えることができます。必要に応じて必要な長さに拡張できるため、スペースを最大限に活用できます。

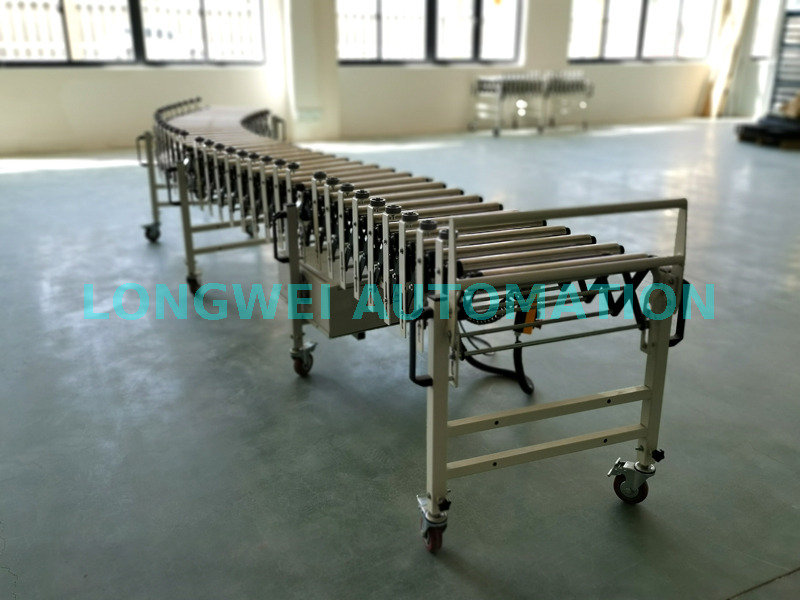

本体は簡単に操縦して搬送方向を変更でき、実際の貨物の要件に応じて搬送角度を調整できます。サポートレッグは高さ調整可能で、システムは直線セクションまたは曲線セクションとして構成できます。
底部にはロック可能なキャスターが装備されており、コンベヤを任意の作業位置に簡単に移動し、ブレーキを掛けることで確実に固定できます。
独立したモジュラーユニットとして設計されているコンベヤは、必要に応じて組み合わせて配置できます。 1 つのユニットは少なくとも 2 つのセクションで構成されます。
この装置は耐摩耗性、耐腐食性があり、長寿命です。メンテナンスと修理は簡単です。精密ベアリング駆動ローラーは、低騒音と優れた耐久性を提供します。
大きな搬送能力、長い搬送距離、高耐荷重、回転速度の調整が可能で、高速かつ均一で安定した材料搬送が可能です。
固定ローラーコンベヤとの比較
| 長さ調節機能 | はい（拡張可能/折りたたみ可能） | いいえ (固定長) |
| モビリティ | 車輪付きで持ち運び可能 | 固定式 |
| インストール | プラグアンドプレイ、セットアップ不要 | 永久的な取り付けが必要です |
| スペース効率 | 高 (設置面積調整可能) | 低 (固定スペース使用量) |
| 最適な用途 | 動的で一時的なワークフロー | 大量の固定レイアウト |
動力付きフレキシブル拡張可能ローラーコンベヤの主な技術仕様は次のとおりです。
| パラメータ | 指定範囲 |
|---|---|
| ローラー径 | 50mm（共通規格） |
| 搬送ライン長さ | 2000 mm から無制限 (電動単一セクションの長さ ≤ 10 m を推奨) |
| 搬送幅 | 450 mm、500 mm、600 mm (他の幅もカスタマイズ可能) |
| 搬送高さ | 500mmから1000mmまで |
| 回線速度 | 10m/分～40m/分 |
| モーター出力（セクションあたり） | 90W～120W |
| 耐荷重 | 約70kg/セクション |
| ローラー材質 | 炭素鋼（亜鉛メッキ）、ステンレス鋼、ゴム引き鋼など |
動力付きフレキシブル伸縮ローラーコンベヤは主に3種類のローラーを採用しており、3つの主要な駆動方式に対応しています。
（図1. 3種類の標準ローラ：Poly-Vプーリ従動ローラ、歯付プーリ従動ローラ、溝付ベルト従動ローラ）

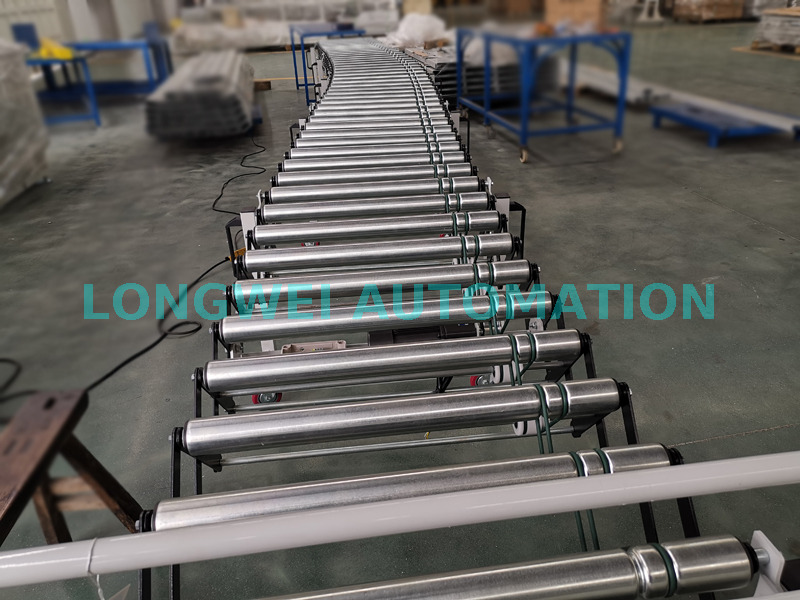

ローラー表面には溝が加工されており、この溝にOリングベルトを装着して動力を伝達します。オーベルトドライブは、低騒音でスムーズに動作し、環境汚染を最小限に抑え、高速動作を可能にします。シンプルな構造で低コストなため、電動伸縮ローラーコンベヤの駆動方式として最もよく使われています。
動力伝達にはポリVベルトを使用しており、スムーズな動作と比較的高い耐荷重性を実現しています。ベルトとローラーの接触面積が大きくなり、より高いトルク伝達が可能になります。

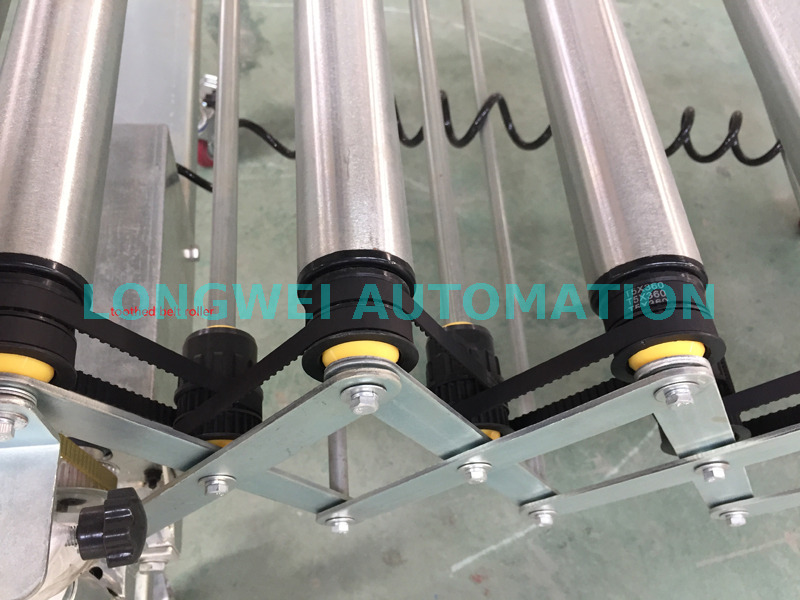

タイミングベルトは正確な速度比とスリップのない精密な伝達を実現し、高い搬送精度が要求される用途に適しています。
| 特長 | シンクロベルト | ポリVベルト | Oベルト（丸ベルト） |
|---|---|---|---|
| 滑り止め性能 | ✅ スリップしない（ポジティブドライブ） | ❌ 過負荷で滑りやすい | ❌ スリップ傾向が高い |
| 精度 | ✅ 高 (正確な位置決め) | ❌ 中程度 (多少のクリープ) | ❌ 低い（伸び/滑り） |
| 効率 | ✅ ~98% | ~95% | ~90-93% |
| メンテナンス | ✅ 低い (再張力なし) | ⚠ 中程度（肋骨の摩耗） | ❌ 高 (頻繁な張り直し) |
| 耐荷重 | ✅ 高トルク能力 | ⚠ 良好ですが、摩擦による制限があります | ❌ 低 (軽負荷に適しています) |
| 耐久性 | ✅ 長寿命 (伸びなし) | ⚠ リブは経年劣化します | ❌ 摩耗/伸びやすい |
| 騒音・振動 | ✅ 低ノイズ&スムーズ | ⚠ 高速走行時には騒音が発生する場合があります | ❌ ホイップノイズが発生する可能性があります |
コンベアには 2 つの速度制御モードがあります。
装置は一定速度で動作するため、均一な搬送速度が必要な用途に適しています。
周波数インバーターを使用すると、速度を連続的に調整でき、最大 5:1 の速度比が得られます (通常の範囲: 10 ～ 35 m/min)。可変速度制御により、スムーズな始動、正確な速度調整、省エネ運転が可能になり、さまざまな搬送タスクの多様な要件に対応します。
電動伸縮式ローラーコンベアは、次の分野で広く使用されています。
主に作業場、倉庫、保管ヤードでの荷物の積み下ろしや、物流センターでの荷物の入出荷に使用されます。
生産包装ライン、一時搬送ライン、その他の工場内のマテリアルハンドリング作業に適用されます。
宅配便や速達サービスでの荷物の仕分けや搬送に適しています。
エレクトロニクス、飲料、食品、包装、機械、軽工業、化学、製薬、ゴム/プラスチック、自動車、オートバイ業界で広く使用されています。
港、ターミナル、駅、空港などの物流拠点での貨物の積み下ろしに最適です。
このコンベアは、カートンやケースなどの平底で均一な物品の搬送に特に適しています。さまざまな箱、袋、パレット、ユニットロードにも対応します。バラ品、小物、不定形品はパレットやトートバッグに載せて輸送してください。
