R2230
RONWIN
HS Code: 8431390000
アプリケーション aレア

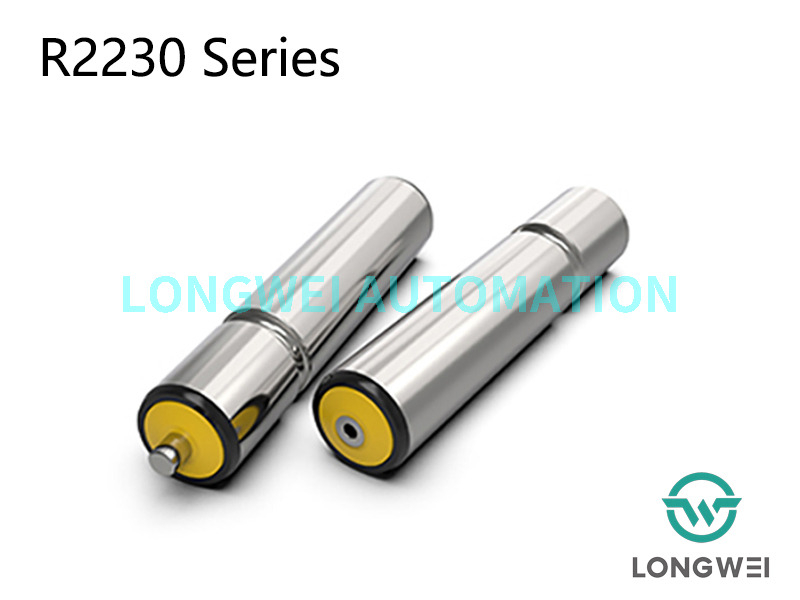

シリーズ R2230 シングル溝付きスチール製コンベヤ ローラは内部駆動コンベヤ システム用で、溝付きローラは O リング丸ベルトを使用した動力コンベヤで使用され、高い搬送速度と低騒音を実現します。ケース、段ボール、コンテナ、バレル、タイヤなどを輸送するための軽中荷重コンベヤに広く適用されます。
高速かつ低騒音
O リング ベルト ドライブ、精密ボール ベアリング、ポリマー ベアリング ハウジングにより、ローラーはスムーズな動作、低騒音、高速という利点があります。
汚れや水からの優れた保護
ローラー両端の樹脂製エンドキャップシールにより、防塵・防滴性に優れベアリングを保護します。
L経時負荷
標準構成では、エンド キャップとベアリングを備えたベアリング ハウジングがチューブに圧入され、チューブの端が丸くなっているため、材料を側面から簡単に移動できます。
T技術データ
一般的な技術データ | |
最大。耐荷重 | 180kg |
最大。コンベア速度 | 60m/分 |
温度範囲 | −5〜＋40℃ |
材質 | |
チューブ | 炭素鋼、ステンレス鋼 |
シャフト | 防錆油塗装鋼材、亜鉛メッキ鋼材、ステンレス鋼 |
ベアリングハウジング | ポリアミド、黒 |
エンドキャップ | ポリプロピレン、イエロー/グレー |
ベアリング | 精密ボールベアリング |
D設計バージョン | |
表面処理 | 亜鉛メッキ、クロムメッキ |
チューブスリーブ | PPスリーブ、PUスリーブ |
遅れている | ゴム、PU |

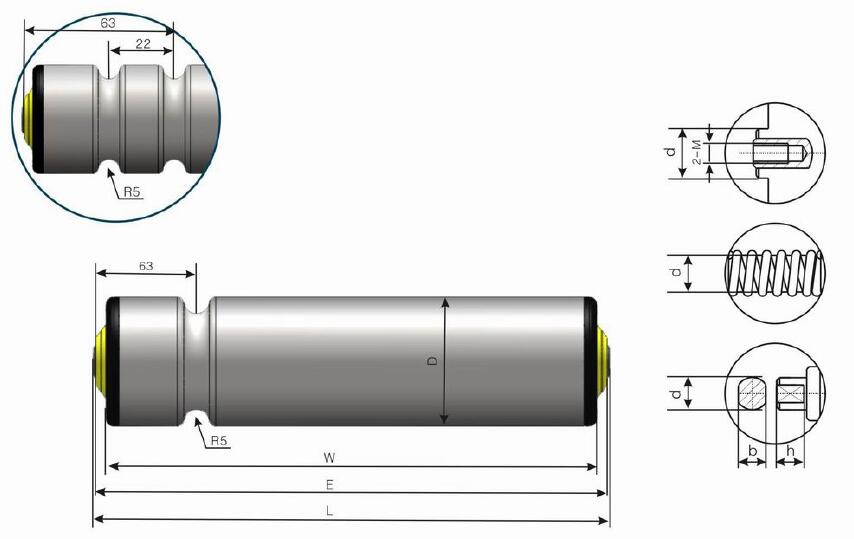

R2230 シングル溝付きコンベヤローラーの図
バネ式取り付けの R2230 シリーズの寸法
チューブ M物質的な | D×T | シャフト | E | L |
スチール、ステンレス | 38×1.2 | Φ12 | E=W+8 | 長さ=幅+30 |
スチール、ステンレス | 50×1.5 | Φ12/11HEX | E=W+10 | 長さ=幅+32 |
スチール、ステンレス | 60×2.0 | Φ12/11HEX | E=W+10 | 長さ=幅+32 |
R2230シリーズのメネジ取付時の寸法
チューブ M物質的な | D×T | シャフト | E | L |
スチール、ステンレス | 38×1.2 | Φ12 | E=W+8 | 長さ=幅+12 |
スチール、ステンレス | 50×1.5 | Φ12/11HEX | E=W+10 | 長さ=幅+12 |
スチール、ステンレス | 60×2.0 | Φ12/11HEX | E=W+10 | 長さ=幅+12 |

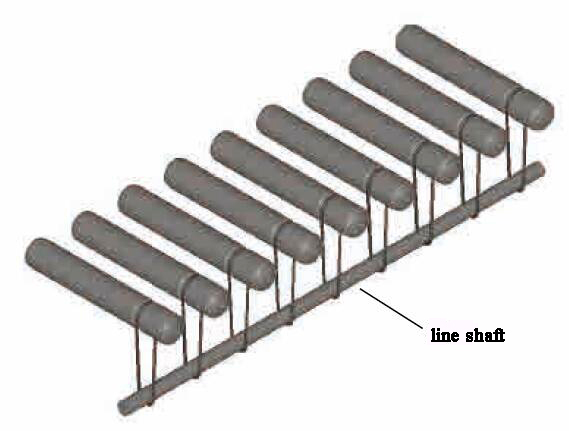

単一溝付きベルト駆動ローラーのレイアウト
