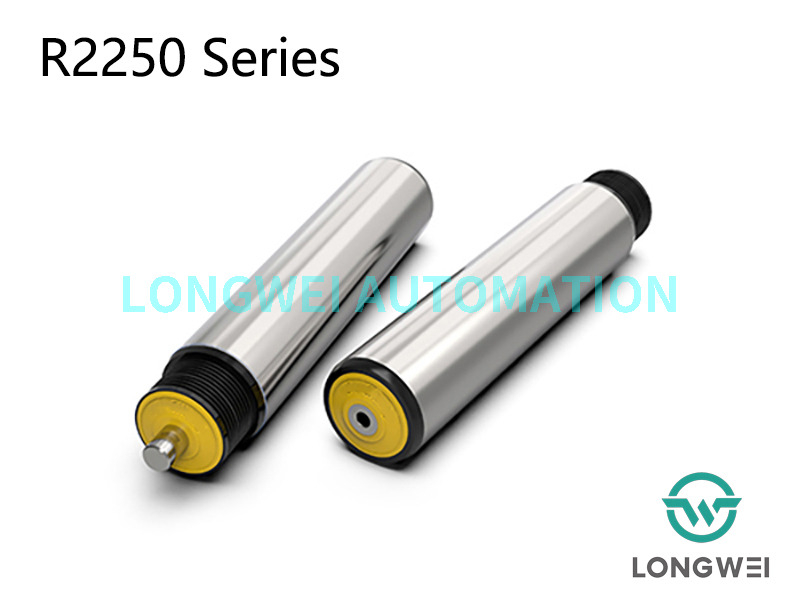

箱型コンベヤ用高速Poly-vプーリードリブンローラー

R2250 シリーズ Polyvee プーリー ドリブン ローラー

アプリケーション aレア

内部駆動コンベア システムでは、駆動領域と搬送領域を分離するローラーの端にポリ V プーリーが固定されており、ポリマー ベアリング ハウジングを備えた高精度ボール ベアリングにより、搬送がスムーズ、高速、低騒音になります。ケース、段ボール、コンテナ、樽、タイヤなどを輸送する軽中荷重コンベヤに広く使用されており、ケース詰め品の輸送では最も一般的なコンベヤローラーです。

重耐荷重

ポリVプーリーは2.34mmピッチで9本の溝があるため、2リブ、3リブ、4リブのポリVベルトの使用が可能です。 2リブベルトを使用することで、丸ベルトに比べ約2倍のトルクを伝達できます。

高速かつ低騒音

Poly-V ベルト ドライブ、精密ボール ベアリング、Poly-V プーリー駆動ローラーを構成するポリマー ベアリング ハウジングは、スムーズな動作、低騒音、最大 120 m/分の高速という利点を備えています。

汚れや水からの優れた保護

プラスチック製のエンドキャップシールは、塵や水しぶきに対する優れた耐性を提供し、ベアリングを保護します。

L経時負荷

標準構成では、エンド キャップとベアリングを備えたベアリング ハウジングがチューブに圧入され、チューブの端が丸くなっているため、材料を側面から簡単に移動できます。

T技術データ

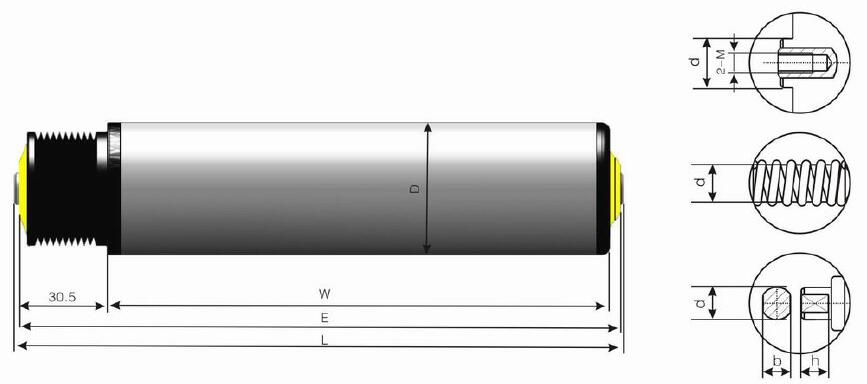

R2250 Poly-v ホイール駆動ローラーの図

シリーズ R2250 ポリヴィー駆動コンベア ローラー (バネ式取り付け) の寸法

シリーズ R2250 ポリ V プーリー ローラーの寸法 (めねじ取り付け付き)

Pオリーヴィーのベルト選び

Polyvee ベルトの選択は、ローラーのピッチ、速度、積載重量に応じて行われます。次の表を参照してください。
