R3224
RONWIN
HS Code: 8431390000

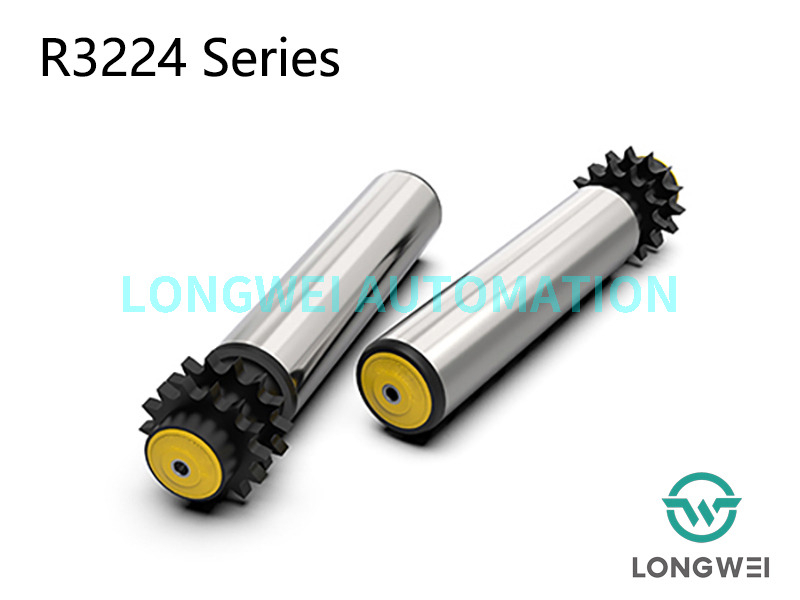

R3224シリーズ ポリマー製複列スプロケット アキュームローラ
応用分野
軽量段ボールやコンテナなどの集積ユニット用の内部搬送およびハンドリング システム。パッキング分野での使用やバッファセクションの実装にも適しています。
スムーズな動作と最小限の騒音
このローラーには、駆動ヘッドとしてポリアミド製スプロケット、精密ボール ベアリング、ポリマー製ベアリング ハウジングを使用しているため、滑らかな走行と騒音が最小限に抑えられるという利点があります。
横方向の荷重
標準設計では、ベアリング ハウジング、エンド キャップ、ベアリングがチューブに押し込まれており、チューブの端は側面からの材料の輸送を容易にするために丸くなっています。
汚れや水に対する信頼性の高い防御力
エンドキャップシールの構造は、水の飛沫や塵埃に対する優れた耐性を提供することでベアリングを保護します。
T技術データ
一般的な技術データ | |
最大。耐荷重 | 25kg |
最大。コンベア速度 | 30m/分 |
温度範囲 | −5〜＋40℃ |
材質 | |
チューブ | 炭素鋼、ステンレス鋼 |
シャフト | 防錆油塗装鋼材、亜鉛メッキ鋼材、ステンレス鋼 |
ベアリングハウジング | ポリアミド、黒 |
エンドキャップ | ポリプロピレン、イエロー/グレー |
ベアリング | 精密ボールベアリング |
Dライブエレメント | |
単列/複列スプロケット | ポリアミド、黒 |
D設計バージョン | |
表面処理 | 亜鉛メッキ、クロムメッキ |
チューブスリーブ | PPスリーブ、PUスリーブ |
遅れている | ゴム、PU |
の図 R3224シリーズ ポリマー製複列スプロケット アキュームローラ
R3224シリーズのメネジ取付時の寸法
チューブ M物質的な | D×T | シャフト | L | Sプロロケット |
スチール、ステンレス | 50×1.5 | Φ12/Φ15 | 長さ=幅+63 | 08B14T |
スチール、ステンレス | 60×2.0 | Φ12/Φ15 | 長さ=幅+63 | 08B14T |
