DGBL50A
RONWIN
HS Code: 8431390000
モーター駆動ローラー（MDR）は、堅牢なスチールチューブ内にモーター、ギア還元メカニズム、センサーを統合する自己搭載のコンベアローラーです。この統合設計により、外部モーター、チェーン、中間シャフト、またはその他の補助駆動コンポーネントの必要性がなくなり、システムアーキテクチャを簡素化し、設置の複雑さを削減します。コンパクトフォームファクターは、かさばる外部ギア還元剤の要件を取り除きます。
展開するには、MDRをコンベアフレームにマウントし、ケーブルを介して電源に接続するだけです。その結果、清潔さの向上、梱包密度の向上、美学の改善、安全性と信頼性の向上を提供する合理化された運搬システムができます。
MDRは、食品加工、医薬品製造、電子集会、空港物流、郵便サービス、流通センターなど、多様な産業で広く使用されています。彼らは、自動化に対する需要の高まりを効果的にサポートしています さまざまな産業用途でのカスタマイズされた搬送ソリューション。
DGBL50Aシリーズモータードライブローラーは、速度と高性能を簡単に調整でき、重い、中程度、軽量に適しています。
組み込み高効率の直接ブラシレスギア削減モーター、 強い力とスムーズに走る。付随するコントローラーは、正確な制御を実現するために使用され、操作がより便利になります。
出力トルクは、さまざまな負荷要件のオプション、標準の電力タイプ、高出力タイプ、高トルクタイプです。
DC24VまたはDC48Vの安全電圧を採用します。
速度0.87m/min-120m/min、速度調整可能範囲8.7％〜100％。
複数のインテリジェントコントローラーは、IOコントロール、ZPA関数を実現するために適合しています。通信インターフェイスRS485、Profinet、Ethernet、CC-Link、Modbus TCPなど。
インテリジェントコントロールに到達するための簡単なインストール。
| 1。ケーブル | 3。フロントベアリングハウジング | 5。ギアボックス | 7。チューブ壁 | 9。端部シャフト |
| 2。アウトレットエンドシャフト | 4。モーター | 6。フィクスチャ | 8。リアベアリングハウジング | 10。ホールチップ |
線形速度 | スピード 調整可能な範囲8.7％-100％m/min | S1作業モード（40W） | S2作業モード（50W） | マックス。 負荷 （シングル セクション） | マックス。ドライブ ローラー （PCS） | ||||||
| トルク（N.M） | トラクション（n） | トルク（N.M） | トラクション（n） | ||||||||
| 定格 | 始める | 定格 | 始める | 定格 | 始める | 定格 | 始める | ||||
| 10 | 0.87-10 | 5.5 | 30.3 | 220 | 1210 | 7.11 | 39 | 284 | 1420 | 400 | 20 |
| 14 | 1.22-14 | 3.98 | 21.9 | 159.2 | 875.6 | 5.12 | 28.2 | 205 | 1025 | 370 | 20 |
| 22 | 1.91-22 | 2.8 | 15.4 | 112 | 616 | 3.48 | 19.1 | 139 | 695 | 300 | 18 |
| 26 | 2.26-26 | 2.4 | 13.2 | 96 | 528 | 2.98 | 16.4 | 119 | 595 | 250 | 16 |
| 36 | 3.13-36 | 1.7 | 9.4 | 68 | 374 | 2.15 | 11.8 | 86 | 430 | 160 | 16 |
| 51 | 4.43-51 | 1.20 | 6.6 | 48 | 264 | 1.5 | 8.3 | 60 | 300 | 120 | 14 |
| 60 | 5.22-60 | 1.02 | 5.6 | 40.8 | 224.4 | 1.29 | 7.1 | 52 | 260 | 120 | 12 |
| 83 | 7.22-83 | 0.74 | 4.1 | 29.6 | 162.8 | 0.92 | 5.1 | 37 | 185 | 60 | 12 |
| 120 | 10.44-120 | 0.51 | 2.8 | 20.4 | 112.2 | 0.64 | 3.5 | 26 | 130 | 40 | 12 |
線形速度 | スピード 調整可能な範囲8.7％-100％m/min | S1作業モード（40W） | S2作業モード（50W） | マックス。 負荷 （シングル セクション） | マックス。ドライブ ローラー （PCS） | ||||||
| トルク（N.M） | トラクション（n） | トルク（N.M） | トラクション（n） | ||||||||
| 定格 | 始める | 定格 | 始める | 定格 | 始める | 定格 | 始める | ||||
| 10 | 0.87-10 | 9.5 | 52.5 | 380 | 2090 | 10.6 | 53 | 424 | 2120 | 550 | 24 |
| 14 | 1.22-14 | 6.8 | 37.4 | 272 | 1496 | 7.68 | 38.4 | 307.2 | 1536 | 500 | 24 |
| 22 | 1.91-22 | 4.7 | 25.8 | 188 | 1034 | 5.36 | 26.8 | 214.4 | 1072 | 440 | 22 |
| 26 | 2.26-26 | 4.1 | 22.6 | 164 | 902 | 4.6 | 23 | 184 | 920 | 350 | 20 |
| 36 | 3.13-36 | 2.9 | 16 | 116 | 638 | 3.3 | 16.5 | 132 | 660 | 200 | 18 |
| 51 | 4.43-51 | 2.0 | 11 | 80 | 440 | 2.3 | 11.5 | 92 | 460 | 180 | 18 |
| 60 | 5.22-60 | 1.75 | 9.6 | 70 | 385 | 1.97 | 9.85 | 78.8 | 394 | 150 | 16 |
| 83 | 7.22-83 | 1.3 | 7.2 | 52 | 286 | 1.42 | 7.1 | 56.8 | 284 | 70 | 15 |
| 120 | 10.44-120 | 0.88 | 4.8 | 35.2 | 193.6 | 0.98 | 4.9 | 39.2 | 196 | 50 | 15 |
注記： █3段階のギア削減 █ 2段階のギア削減
S1作業モード - ベルトコンベヤーなどの継続的な材料輸送に適しています。
S2作業モード - ボックスタイプの転送などの断続的な材料輸送に適しています。
コントローラーディップスイッチ関数を介してS1/S2作業モードを切り替えます。
※1。 1n = 0.1 kgf、1n・m = 0.1 kgf・m。
※2。 この表の値は参照用です。シングルドライブセグメントの負荷は、ポリV駆動モードで200kgを超えてはなりません。
※3。 一定の速度閉鎖ループ制御、負荷または定格負荷、同じ速度。
※4。 調整可能な速度範囲は、定格速度の8.7％〜100％です。
※5。 その他の速度をカスタマイズできます。速度を高めるには、DGDDダイレクトドライブローラーを参照してください。
※6。 このテーブルは、スプロケット駆動モードに適用できます。
シングルドライブセグメントの負荷は、ポリV駆動モードで200kgを超えてはなりません。
シングルドライブセグメントの負荷は、Oベルト駆動モードで35kgを超えてはなりません。
※7。最大負荷と許容最大駆動ローラー：ローラー設置の水平さ、ローラーセントラルピッチ、商品間のコンタクトエリアなど、各顧客によるサイトの実際の使用の違いにより ボトムおよびローラーなど、ここで提供されるデータは、参照と提案のみです。より正確な測定が必要です。実際の労働条件に関する販売と通信してください。
ヒント： 単一のモータードライブローラーのスイッチ電源は、モータードライブローラーの2倍の電力に基づいて選択する必要があります。
| ①ローラータイプ： 直流モータードライブローラー | ⑦ボディの長さ：ローラーの長さ： 300mm（カスタマイズ） |
| ②ローラーの直径： 直径50mm | ⑧ボディ材料：ローラー素材： X：炭素鋼、亜鉛メッキP：PUコーティングJT：ラバースリーブ JZ：ラバーラグS3：SUS304 JP：PVCスリーブJG：シリコンスリーブ |
③モーターパワー： 40W、50W（標準モーター） 80W、100W（強化されたモーター） | ⑨ドライブモード： Q：ポリV V：V字型 T：タイミングベルト E：Oリングベルト O：溝 L：スプロケット ＃：ナーリング I：プレーンU：ドラム型 ZT：テーパースリーブ |
④コントローラータイプ： S100、P100、K100、H100 | ⑩アウトレットエンド： C1：φ12ヘックス11 C2：M12ヘックス11 |
| ⑤電力電圧： DC24V、DC48V | ⑪シャフトエンド： C1：φ12ヘックス11 N：M8メススレッド |
| ⑥線形速度： 10、14、22、26、36、51、60、83、120 |
注記：
※その他の電圧またはローラーの形状がカスタマイズされています。
※特別な要件：ダストプルーフと防水（IP65）—HS、電子ブレーキまたは機械的ブレーキ— Z、
スプリングロードシャフト— Tx。
taper化されたローラーのローラーボディは、炭素鋼またはステンレス鋼です。
※RL=ローラー長eL =取り付け長いagl =シャフト長
★プレーンローラー：50*1.5mmスチールチューブ、炭素鋼、クロムメッキ、ステンレス鋼304はオプションです。
エンドシャフト：Cは、防水機能なしでデフォルトのスプリングロードシャフトをタイプします。
★ポリ-V：
①SUS304プーリー、合金スチールプーリー、ポリマープーリーはオプション、PJベルト用の9本の溝です。
rollerローラーの負荷容量は、伝送配置とポリVベルトのタイプに依存します。ローラーが少ない場合、または3PJまたは4PJポリVベルトさえも使用している場合、負荷容量は高くなります。逆に、それは低いです。
max。負荷容量は200kgに達する可能性があります。負荷が100kgを超える場合、合金プーリーを選択する必要があります。注：防水機能のないOD50デフォルトのスプリングロードシャフト。
★歯付きベルト：
toothedベルトは、滑りを効果的に防ぐことができます。上記の図は、2本の歯のあるT5タイプの2本の歯を備えた成形ナイロン歯付きベルトプーリーを示しています。仕様に合わせて特別な要件をカスタマイズできます。利用可能な材料には、アルミニウム合金、ステンレス鋼、エンジニアのプラスチックプーリーが含まれます。
Rolerローラーの負荷容量は、送信配置と歯付きベルトの種類によって決定されます。一般的に、運搬ゾーンの負荷容量は最大100 kgに達する可能性があります。
★グルーブ：
grueved溝ローラーはPu o-ringベルトで接続されているため、光を伝えるアプリケーションに非常に非常に適しています。
トルクは急速に減少します。単一のモーターダーブローラーは、7-8パッシブローラーのみを駆動できます。単一で 搬送ユニット、単一の商品の重量は35kgを超えてはなりません。
注：溝付きローラーのエンドシャフトがスプリングロードタイプの場合は、当社に連絡してください。 溝付き寸法。
★Oリングベルトプーリー：
brow型で生成されるOリングベルトプーリーは、PU Oリングベルトで接続されているため、非常にかなりです 光搬送アプリケーションに適しています。
トルクは急速に減少します。単一のモーターダーブローラーは、7-8パッシブローラーのみを駆動できます。で 単一の搬送ユニット、単一の商品の重量は35kgを超えてはなりません。
★スプロケット：
conve式に適しています。一般的に、スプロケットモデル数は08B14T、シングルロー、または二重列です。炭素鋼またはステンレス鋼304はオプションです。
トルク減衰は重要です。最高のトランスミッションパフォーマンスを実現するには、コンベアの中央セクションに二重列ドライブを配置する必要があります。
★テーパースリーブ：
plasticプラスチック製テーパースリーブの円錐角は3.6度で、湾曲した輸送に適しています。円錐形の形状を形成するために、円錐形のプラスチックスリーブの複数のセクションで構成できます。
dectenced専用のテーパーモータードライブローラーマウントブラケットを使用します。インストールに外部スレッドを使用することはお勧めしません。
| Zt | 250 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 |
| 小さな端 | φ53.1 | φ53.1 | φ53.1 | φ53.1 | φ53.1 | φ53.1 | φ53.1 | φ53.1 | φ53.1 | φ53.1 |
| ビッグエンド | φ69.1 | φ74.4 | φ80.8 | φ87.1 | φ93.7 | φ100.0 | φ106.3 | φ112.6 | φ118.3 | φ124.7 |
| Zt | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | |
| 小さな端 | φ56.0 | φ56.0 | φ56.0 | φ56.0 | φ56.0 | φ56.0 | φ56.0 | φ56.0 | φ56.0 | |
| ビッグエンド | φ74.4 | φ80.8 | φ87.1 | φ93.7 | φ100.0 | φ106.3 | φ112.6 | φ118.3 | φ124.7 |
標準の端子ボックスベースプレートと固定プレートでシャフトをケーブルアウトレットに固定します。
軸方向固定ブラケット - コンパクトタイプ
◇材料：厚さ3.2mmの亜鉛メッキ鋼板
cableケーブルアウトレット端軸はしっかりとロックする必要があります
軸方向固定ブラケット - 標準タイプ
◇材料：厚さ3.2mmの亜鉛メッキ鋼板
cableケーブルアウトレット端軸はしっかりとロックする必要があります

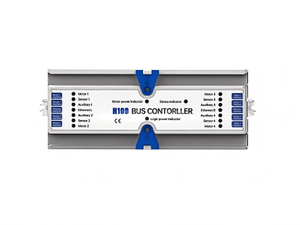

複数のインテリジェントコントローラーは、IOコントロールやRS485などのインターフェイスをサポートし、正確で効率的なリモートコントロールを可能にします。これにより、操作がよりインテリジェントで便利になります。
