単列スチールスプロケットアキュムレーションコンベヤローラー

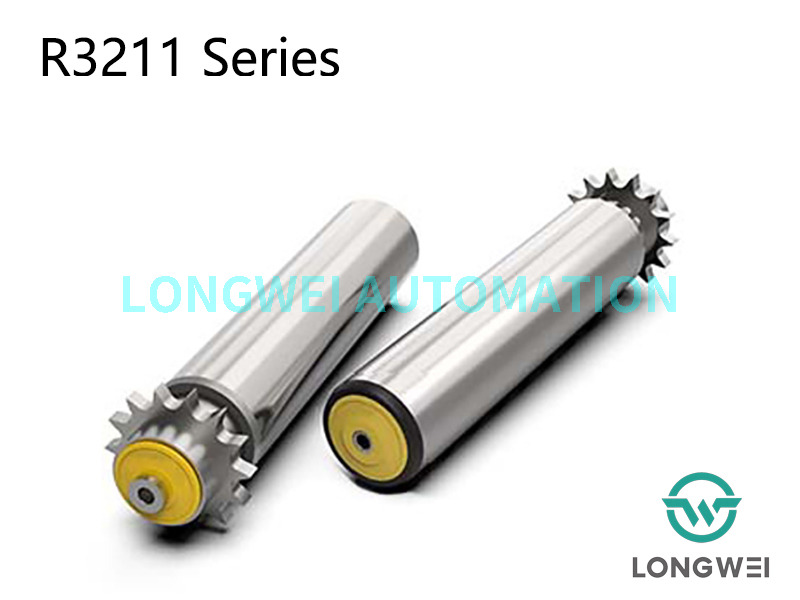

R3211 単列スチールスプロケット テレスコープフィードアキュムレーションコンベアローラー

コアの定義と基本コンポーネント

アキュームコンベアラインに使用される専用ローラーです。 「蓄積」という用語は、コンベヤ システム全体の駆動機構を停止することなく、コンベヤ ライン上で品目を停止して蓄積できる機能を指します。機械的な手段によってアイテムの「蓄積」と「放出」を実現します。

主に次のコンポーネントで構成されます。

ローラー本体: 通常はスチールで作られており、高い強度と耐摩耗性を備えているため、高負荷の用途や比較的過酷な作業環境 (塗装ラインや乾燥ラインなど) に適しています。

アキュムレーティングスリーブ: これは、「蓄積」機能を有効にするコア コンポーネントです。シリンダのスプロケット端に埋め込まれており、搬送物の重力を利用してアキュムレーションスリーブとスプロケット間の摩擦によりアキュムレーション力を発生させます。

シングルストランドスプロケット: ローラーの一端に固定されており、ドライブチェーンと噛み合って回転力を伝達します。 「単列」とは、比較的単純な構造を持ち、一方向に力を伝達するために使用される単一列の歯を指します。

動作原理（蓄積機能の実現方法）

その動作原理の中核は、「送信」状態と「蓄積」状態の間の切り替えにあります。

正常な搬送状態

• ドライブ チェーンはすべてのローラーのスプロケットを駆動し、ローラー本体を一緒に回転させます。

• このとき、ローラー内部のトーションスプリングが締め付けられ、ローラー本体から外部スリーブに動力が伝達されます。

• それに応じてスリーブが回転し、摩擦によってスリーブ上のアイテムが前方に移動します。

アキュムレーション（停止/アキュムレート）状態

• アイテムがライン上の特定の点 (ストッパーや前方のアイテムなど) でブロックされると、前進が停止します。

• スリーブがアイテムによって「詰まって」回転できないため、ドライブ チェーンがローラー本体を駆動して回転し続けます。

• このとき、ローラー本体とスリーブとの間に速度差が生じます。この速度差により、内部のトーション スプリングが無効になり (つまり、スプリングが緩むかスリップし)、動力伝達が遮断されます。

• その結果、外部スリーブが静止したままローラー本体が空転し、物品がスリーブ上に停止して蓄積されます。アイテムと固定スリーブの間の摩擦は滑り摩擦です。

リリース状態

• 前方の障害物が取り除かれると、後方に蓄積されたアイテムは抵抗を失います。

• ローラー本体の回転力によりトーションスプリングが再び締め付けられ、スリーブに動力が伝達されます。

• スリーブが回転を開始し、物品の前方搬送が再開されます。

主な特長

• R3211シリーズスチールスプロケットチェーン駆動アキュムレーションローラーは、典型的なテレスコープフィードアキュムレーションローラーで、蓄積力は負荷の重量に依存し、ある程度のスケールで自動的に調整されます。精密ボールベアリング、ポリマーベアリングハウジング、エンドキャップがベアリングユニットを形成し、スムーズかつ静かに動作します。

• ローラーのエンドキャップは作業環境においても防塵・防滴性に優れています。

• ドリブンヘッドにスチールスプロケットを採用し、耐久性が向上しました。

• 通常、搬送物の適正重量は10～30kgです。

• ローラーの使用温度範囲は-5℃～+40℃です。

R3211シリーズ単列スチールアキュムレーションコンベヤローラの概略図

R3211シリーズめねじ取付時の寸法

代表的な用途

このタイプのローラーは、さまざまな業界のアキュームコンベア システム、特に耐荷重と環境条件に特定の要件がある用途で広く使用されています。

自動車製造業: 車体塗装工場や組立工場のコンベアライン。

家電製造業：洗濯機、冷蔵庫、エアコンなどの組立・検査ライン。

大型物流および倉庫保管: パレットやコンテナの集積と輸送。

工業用乾燥オーブンおよびコーティングライン: 高温環境への耐性が必要なコンベア用途。
