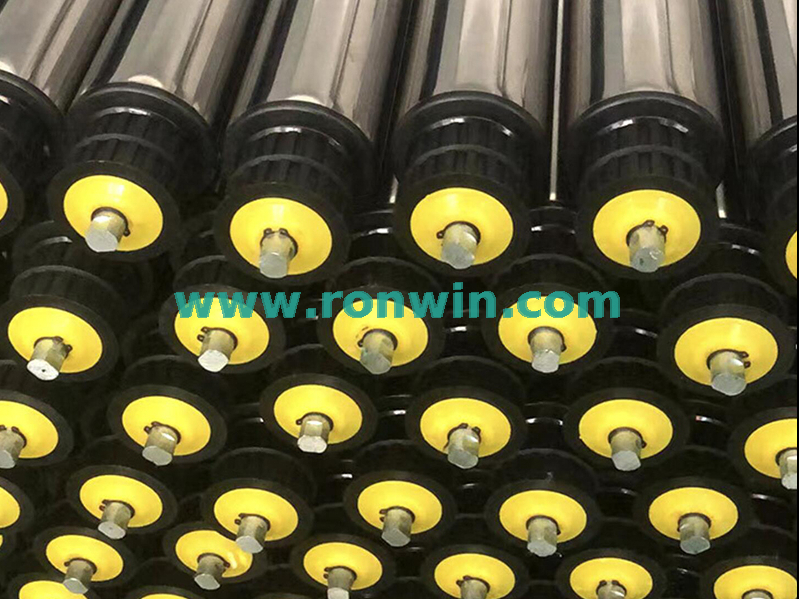

シリーズR2280歯付きプーリータイミングベルト駆動ローラー
応用 area
内部駆動型のコンベアシステム、歯付きプーリーはローラーの端に固定されており、ゾーンで駆動と運搬を別々にします。中程度の負荷コンベアに広く適用されています。
重い負荷容量
歯付きプーリーは、T5タイミングベルトによって駆動され、張力なしでコンパクトな構造とシンプルなデザインを備えています。輸送においてスリップ同期なしではより効率的であり、他のベルトドライブと比較してより大きな運搬能力を持っています。
高速で騒々しい低い
ローラーが滑らかなランニング、ノイズが少なく、最大120 m/分の高速の利点があるようにする、歯付きプーリードライブ、精密ボールベアリング、ポリマーベアリングハウジングがあります。
より広い範囲の作業環境
従来のベルトドライブと比較して、防水性があり、特定の悪い環境で作業する能力があります。クリーンルームに加えて、PU同期ベルトを使用して、過酷な環境にも適用できます。
L人工荷重
標準的な構成、エンドキャップとベアリングを備えたベアリングハウジングがローラーチューブに押し込まれ、チューブの端が丸くなっているため、材料を横から簡単に移動できます。
Technicalデータ
一般的な技術データ | |
マックス。負荷容量 | 180 kg |
マックス。コンベア速度 | 120 m/min |
温度範囲 | -5〜 +40°C |
材料 | |
チューブ | 炭素鋼、ステンレス鋼 |
軸 | アンチラストオイルコーティングスチール、亜鉛メッキ鋼、ステンレス鋼 |
ベアリングハウジング | ポリアミド、黒 |
エンドキャップ | ポリプロピレン、黄色/灰色 |
ベアリング | 精密ボールベアリング |
Drive要素 | |
歯付きプーリー | ポリアミド、黒 |
Designバージョン | |
表面処理 | 亜鉛メッキ、クロムメッキ |
チューブスリーブ | PPスリーブ、PUスリーブ |
遅れ | ゴム、PU |
の図 R2280歯付きプーリーベルト駆動ローラー
シリーズR2280タイミングベルト駆動型ローラーのメスのスレッドインストールの寸法
チューブ M人間 | d×t | 軸 | E | L |
スチール、ステンレス鋼 | 50×1.5 | φ12/φ15 | E = W+35.5 | L = W+36.5 |
タイミングベルトの選択
タイミングベルト配置の中心距離は厳密に制限されています(推奨される許容範囲 +0.5/0 mm)。共通のピッチと歯付きベルトの種類を次の表に示します。
中心距離(mm) | 歯付きベルトの種類 | 歯の歯の数 |
60 | 10-T5-250 | 50 |
75 | 10-T5-280 | 56 |
85 | 10-T5-300 | 60 |
100 | 10-T5-330 | 66 |
105 | 10-T5-340 | 68 |
135 | 10-T5-400 | 80 |
145 | 10-T5-420 | 84 |
160 | 10-T5-450 | 90 |
